產品描述

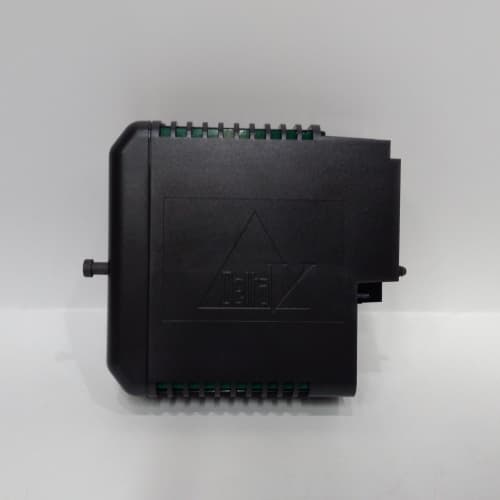

EMERSON KJ3223X1-BA1 是一款在艾默生過程控制系統中具有核心地位的模擬量輸出模塊，屬于艾默生 DeltaV 分布式控制系統（DCS）的 Series 2 I/O 產品線。具體而言，該型號是一款 8通道模擬量輸出模塊，負責將DeltaV控制器的數字運算結果轉換為標準的模擬信號，驅動現場的各種執行機構，如調節閥、變頻器、定位器等。EMERSON KJ3223X1-BA1 以其高精度、高可靠性和強大的診斷功能，成為連接DeltaV控制系統與現場過程控制設備的關鍵橋梁。作為DeltaV系統中實現閉環控制回路的最終執行環節，EMERSON KJ3223X1-BA1 的性能和可靠性直接影響整個生產過程的控制質量和穩定性。

產品參數

• 產品型號： EMERSON KJ3223X1-BA1

• 產品類型： DeltaV Series 2 模擬量輸出模塊，8通道

• 適用系統： 艾默生 DeltaV 分布式控制系統（DCS）

• 輸出通道數： 8個 獨立模擬量輸出通道

• 輸出信號類型： 支持多種標準模擬信號，可通過軟件配置每個通道：

  • 電流輸出：0-20mA， 4-20mA

  • 電壓輸出：0-5V， 1-5V， 0-10V

• 分辨率： 16位高分辨率D/A轉換，確保高精度的輸出控制

• 精度： 在25°C環境下，典型精度可達 ±0.1% 滿量程

• 隔離方式： 通道與系統背板之間電氣隔離，通道之間隔離（具體隔離方式需參考手冊）

• 輸出驅動能力： 電流輸出模式下，最大負載電阻典型值為 750Ω（取決于供電電壓）

• 診斷功能： 內置全面的診斷功能，包括輸出開路檢測、短路保護、通道故障狀態可配置等

• 故障安全模式： 支持可配置的故障安全輸出狀態，當檢測到通道故障或通信中斷時，輸出可自動切換到預定義的安全值（如保持最后值、輸出預設值、輸出0%等）

• 更新速率： 所有通道的總掃描周期快，滿足過程控制的實時性要求

• 安裝方式： 模塊化設計，可直接插拔安裝在DeltaV的Series 2 I/O基板上

• 工作溫度： -40°C 至 +70°C，適應極端工業環境

• 認證： 具有 CE， UL， ATEX， IECEx 等多種國際認證，適用于普通及危險區域

優勢與特點

1. 高精度過程控制能力：EMERSON KJ3223X1-BA1 采用16位高分辨率數模轉換器和先進的信號調理電路，能夠?qū)⒖刂破鞯臄?shù)字指令精確轉換為高保真度的模擬信號。其卓越的線性度和長期穩定性，確保了傳送到現場執行機構的控制信號始終準確可靠，為實現高精度的過程控制（如流量、壓力、液位調節）提供了堅實基礎。在關鍵的回路上使用 EMERSON KJ3223X1-BA1 是保障產品質量和生產效率的明智之選。

2. 智能化的通道級診斷：EMERSON KJ3223X1-BA1 提供了強大的在線診斷功能，能夠?qū)崟r(shí)監測每個輸出通道的工作狀態。當發生輸出回路開路（如接線斷開）、短路或外部電源故障時，模塊能夠及時檢測到并向DeltaV控制系統報告異常。這種通道級的智能診斷能力，使得維護人員可以快速定位故障點，大大縮短了平均修復時間（MTTR），提高了系統的可用性。

3. 可配置的故障安全模式：在過程控制中，當發生異常情況（如模塊故障、通信中斷）時，輸出信號應該進入一個對工藝過程而言最安全的狀態。EMERSON KJ3223X1-BA1 允許工程師為每個通道獨立配置故障安全行為，包括保持最后輸出值、輸出預設值、或輸出0%等。這種靈活配置確保了在異常情況下，生產過程能夠按照預定的安全策略進入安全狀態，防止事故擴大，保障人員和設備安全。

4. 靈活的通道配置：EMERSON KJ3223X1-BA1 的8個通道均可通過軟件獨立配置為電流輸出或電壓輸出，適應不同類型的現場執行機構。用戶無需更換模塊或硬件跳線，只需在DeltaV的組態軟件中進行簡單設置，即可改變通道的信號類型。這種靈活性大大簡化了系統設計和備件管理，一個 EMERSON KJ3223X1-BA1 模塊可以應對多種輸出需求。

5. 高可靠性與寬溫適應性：EMERSON KJ3223X1-BA1 采用工業級元器件和先進的電路設計，能夠在 -40°C 至 +70°C 的極端溫度范圍內穩定工作。無論是安裝在寒冷的戶外機柜，還是炎熱的中東沙漠工廠，EMERSON KJ3223X1-BA1 都能提供長期、穩定、可靠的服務。這種卓越的環境適應性，使其成為全球各種惡劣工業環境下的理想選擇。

應用領域與應用案例

• 應用領域：

  • 石油化工：用于控制精餾塔的回流閥、反應器的進料閥、加熱爐的燃料閥等關鍵執行機構。

  • 電力行業：在火電廠的鍋爐控制系統中，用于控制給水調節閥、減溫器噴水閥、燃燒器風門擋板等。

  • 制藥與生物技術：在發酵罐、生物反應器中，用于精確控制培養基的進料速度、pH調節劑的添加量等。

  • 冶金行業：在加熱爐、熱處理爐中，用于控制燃料流量和空氣流量，實現精確的溫度控制。

• 應用案例：
  某大型煉化一體化項目中的核心裝置——催化裂化裝置，需要對數十個關鍵調節閥進行精確控制。項目采用了艾默生的DeltaV DCS作為過程控制系統，并在所有涉及關鍵工藝參數的控制回路上選用了 EMERSON KJ3223X1-BA1 8通道模擬量輸出模塊。例如，在反應器的催化劑循環控制回路中，EMERSON KJ3223X1-BA1 將DeltaV控制器的4-20mA指令精確傳輸?shù)交y定位器，實現對催化劑循環量的微調控制。在一次生產波動中，某調節閥的接線意外松動，EMERSON KJ3223X1-BA1 的通道級診斷功能立即檢測到開路故障，并在操作站上發出報警。維護人員根據報警信息快速定位并修復了故障，避免了因閥門失控可能導致的生產事故。EMERSON KJ3223X1-BA1 的高精度和高可靠性，為這套百萬噸級催化裂化裝置的安、穩、長、滿、優運行提供了堅實的保障。

與競品的對比

與市場上其他主流DCS系統的模擬量輸出模塊（如霍尼韋爾的2MLF-AO8A、ABB的AO810、西門子的SM332模塊）相比，EMERSON KJ3223X1-BA1 有其獨特的競爭優勢：

• DeltaV系統的原生集成：作為DeltaV系統的原生I/O模塊，EMERSON KJ3223X1-BA1 在硬件電氣特性、通信協議和工程軟件（DeltaV Explorer、Control Studio）方面實現了與DeltaV控制器和人機界面最徹底的融合。其所有診斷信息、報警事件都可以直接在DeltaV操作站上顯示，無需任何網關轉換，提供了最流暢的工程和運維體驗。

• 通道級隔離與診斷的領先性：EMERSON KJ3223X1-BA1 在通道隔離和診斷方面處于行業領先地位。每個通道的故障狀態都可以被獨立檢測和報告，并可為每個通道獨立配置故障安全模式。這種精細化的管理能力，使得維護人員能夠精確定位問題通道，而不影響其他正常通道的運行。

• 廣泛的危險區域認證：EMERSON KJ3223X1-BA1 擁有全面的國際防爆認證，包括ATEX、IECEx、FM等，可直接安裝在危險區域（Zone 2/Div 2）或通過安全柵連接本安設備。對于石油、化工等有防爆要求的行業，這是一個至關重要的優勢。

選型建議與注意事項

• 選型建議：

  1. 確認執行機構類型和信號要求：在選用 EMERSON KJ3223X1-BA1 前，必須詳細統計需要控制的現場執行機構（調節閥、變頻器等）的輸入信號類型（電流還是電壓）、信號范圍（如4-20mA、0-10V）以及驅動要求（如負載電阻）。確保模塊能夠滿足所有執行機構的信號和驅動需求。

  2. 考慮冗余需求：對于涉及安全聯鎖或極其關鍵的控制回路，需要考慮對模擬量輸出通道進行冗余配置。雖然 EMERSON KJ3223X1-BA1 本身是單模塊，但可以通過配置兩個模塊的輸出來驅動同一個執行機構（如閥門定位器支持雙信號輸入）實現冗余。

  3. 規劃故障安全策略：在配置 EMERSON KJ3223X1-BA1 時，需要為每個關鍵通道規劃好故障安全行為。當通道發生故障或通信中斷時，輸出應該進入什么狀態才能確保過程安全？這個策略需要在系統設計階段就明確，并在模塊配置中正確設置。

• 注意事項：

  • 斷電操作：在插拔 EMERSON KJ3223X1-BA1 模塊或進行接線時，務必確保I/O基板已斷電，以防止帶電插拔造成模塊損壞。

  • 正確接線與屏蔽：嚴格按照DeltaV的接線規范進行模擬量輸出信號的接線，使用屏蔽電纜并將屏蔽層正確接地，以確保信號精度，避免干擾。

  • 負載匹配：確保每個輸出通道的負載電阻（如閥門定位器的輸入阻抗）不超過模塊的最大驅動能力。過大的負載會導致輸出電流無法達到設定值，影響控制精度。

  • 查閱官方手冊：在進行硬件組態、參數配置和接線前，強烈建議詳細閱讀艾默生官方發布的DeltaV I/O模塊手冊和 EMERSON KJ3223X1-BA1 產品數據表，以獲取最準確、最權威的技術信息和操作規范。
