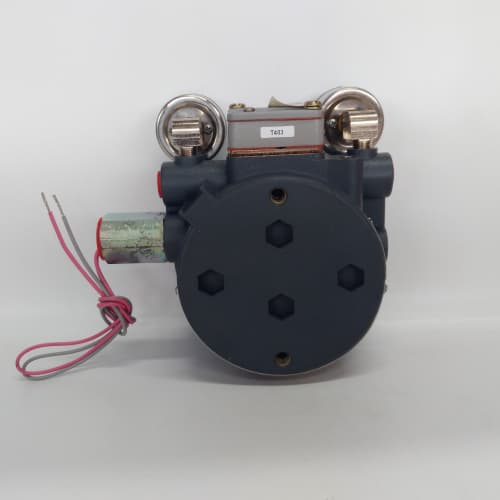

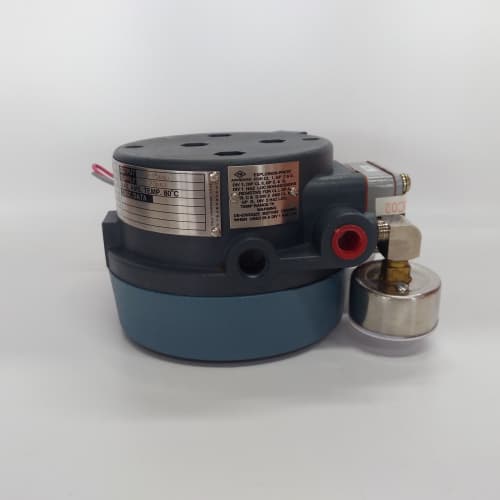

FOXBORO E69F-B12-MS 是施耐德電氣旗下??怂共_(FOXBORO)品牌提供的一款堅固耐用、高精度的過程壓力變送器。該型號遵循??怂共_經典的E系列壓力變送器命名規則,代表一款采用先進傳感器技術和封裝工藝的工業級儀表。FOXBORO E69F-B12-MS 的核心功能是精確測量液體、氣體或蒸汽的壓力、差壓或液位,并將其轉換為標準的4-20mA模擬信號或疊加HART數字通信信號,遠傳至DCS、PLC等控制系統。作為過程監測與控制的關鍵“感官”,其在苛刻工業環境下的穩定表現至關重要。選擇高可靠性的正品 FOXBORO E69F-B12-MS 是保障工藝參數測量準確、實現安全高效生產的基礎。
測量類型:壓力/差壓/液位(具體取決于傳感器膜片和結構)。
測量范圍:覆蓋從低差壓到高靜壓的廣泛量程(例如,B12可能代表特定量程代碼,需查證具體量程,如0-1.6 kPa 至 0-40 MPa等)。
輸出信號:兩線制,4-20mA DC模擬輸出,并疊加符合HART協議的數字通信信號。
精度:高精度,典型值可達±0.075% of span(包括線性、遲滯和重復性)。
穩定性:優異的長期穩定性,典型值如±0.1% of URL/10年。
傳感器技術:采用經過驗證的電容式或硅諧振式傳感器技術,具有出色的過壓保護和抗沖擊能力。
過程連接:多種標準過程接口可選,如1/2" NPT, G1/2, 法蘭等(-MS后綴可能指示特定接液材質,如316L不銹鋼)。
電氣連接:通常為1/2" NPT電纜格蘭頭或接線端子腔。
顯示與操作:可選配本地液晶顯示表頭(LCD),支持通過顯示表頭或HART手操器進行參數設置、校準和診斷。
環境與防護:
寬工作溫度范圍(例如:-40°C 至 +85°C)。
高防護等級,通常為IP67或更高,適用于戶外或潮濕環境。
符合嚴格的電磁兼容性(EMC)標準。
安全認證:通常具備SIL 2/3安全完整性等級認證,并符合ATEX、IECEx等防爆認證(適用于危險區域)。
卓越的測量性能與長期穩定性:FOXBORO E69F-B12-MS 的核心優勢在于其采用的高性能傳感器和先進的制造工藝,確保了極高的初始精度和幾乎可忽略的長期漂移。這減少了維護校準的頻率,為用戶提供了長期可信賴的測量數據,是實現精確控制和優化的基石。
堅固耐用的工業設計:該變送器專為應對最惡劣的工業環境而設計。全焊接的堅固結構、高品質的接液材料(如-MS后綴可能代表的特殊合金)以及高防護等級,使其能夠耐受腐蝕性介質、極端溫度、高濕度和強烈振動,保證在關鍵應用中的連續可靠運行。
全面的診斷與智能功能:作為一款HART智能變送器,FOXBORO E69F-B12-MS 不僅提供過程變量,還持續監測自身的健康狀況。它可以報告?zhèn)鞲衅?、電子部件、?nèi)存狀態等診斷信息,支持預測性維護。通過數字通信,可遠程訪問多個過程變量(PV、SV等)和進行全面的參數配置。
高度的安全性與合規性:產品設計符合國際功能安全標準(如IEC 61508/61511),可輕松集成到安全儀表系統(SIS)中。齊全的防爆認證使其能夠安全地安裝在各種危險區域(1區、2區、21區、22區),為用戶提供了靈活的應用選擇和安全保障。
便捷的安裝與維護:模塊化設計和靈活的配置選項(如多種過程連接、顯示表頭選項)使得 FOXBORO E69F-B12-MS 易于安裝。通過HART協議或顯示表頭可進行快速參數設置、零點/量程調整及診斷,大大減少了停機維護時間。
應用領域:
廣泛應用于對壓力測量有高要求的流程工業,包括:石油天然氣(井口壓力、管道流量、儲罐液位)、石油化工(反應器壓力、分餾塔差壓、精餾塔液位)、電力(鍋爐給水壓力、蒸汽壓力)、化工、制藥、水與污水處理等。
應用案例:
在某大型海上石油平臺的天然氣脫水裝置中,用于監測原料氣進口壓力的關鍵測量點選用了 FOXBORO E69F-B12-MS 壓力變送器。該點壓力波動大,且環境存在高濕度、鹽霧腐蝕和平臺振動。該變送器憑借其卓越的穩定性和堅固的316L不銹鋼接液部件,提供了連續、精確的壓力數據,用于上游生產的壓力控制和平臺安全聯鎖。其HART功能允許工程師在中央控制室遠程監控變送器狀態,并在一次傳感器性能預警提示后,有計劃地進行了預防性更換,避免了潛在的意外停機和安全風險。
| 特性 | FOXBORO E69F-B12-MS (高性能智能變送器) | 普通或經濟型壓力變送器 |
|---|---|---|
| 精度與長期穩定性 | 頂級水平。精度高,長期漂移極小,校準周期長,測量值長期可信。 | 一般水平。初始精度可能尚可,但長期穩定性差,需要更頻繁的校準,測量值隨時間可能漂移。 |
| 環境適應性與耐用性 | 工業級堅固。設計用于嚴苛環境,材料等級高,防護和密封性能好,使用壽命長。 | 有限適應性??赡軆H適用于工況良好的環境,在惡劣條件下故障率高,壽命短。 |
| 智能診斷與功能安全 | 功能全面。內置高級診斷,支持預測性維護,具備SIL認證,可集成至安全系統。 | 功能基礎或無。通常只有基本故障指示,無智能診斷,不適用于安全儀表功能。 |
| 通信與集成 | 先進。支持HART等數字通信,易于集成到資產管理和控制系統,實現遠程管理。 | 傳統。通常僅為4-20mA模擬輸出,無法獲取設備狀態信息,集成度低。 |
| 總擁有成本 | 初始投資較高,但綜合成本低。因可靠性高、維護少、停機損失小,長期運營效益顯著。 | 初始投資低,但綜合成本可能高。因故障率、校準頻率和維護成本高,可能導致更高的長期費用。 |
精確確定測量需求:明確測量對象(壓力、差壓、液位)、量程范圍、過壓能力以及靜壓(對于差壓變送器)。準確選擇量程是保證最佳測量精度的前提。
嚴格評估過程條件:這是選型的關鍵。必須詳細分析 過程介質(成分、腐蝕性、黏度、是否存在結晶或顆粒)、過程溫度、環境溫度 以及 安裝環境(振動、危險區域等級)。根據這些條件選擇正確的接液材質(如-MS代表的材質)、密封材料和填充液。
確認輸出與通信要求:確認控制系統需要的是純4-20mA信號還是需要HART數字通信。對于希望實現設備資產管理或預測性維護的應用,務必選擇帶HART功能的智能型號。
重視安裝細節:正確的安裝對測量準確性至關重要。對于液位測量,需注意零點遷移;對于蒸汽等高溫介質,應使用冷凝彎管;確保過程連接無泄漏,且變送器的安裝位置便于維護。
利用智能功能:購買了智能變送器后,應充分利用其HART通信能力,將其納入工廠的資產管理系統,定期讀取診斷信息,變被動維修為主動維護。
