產品簡介與概述

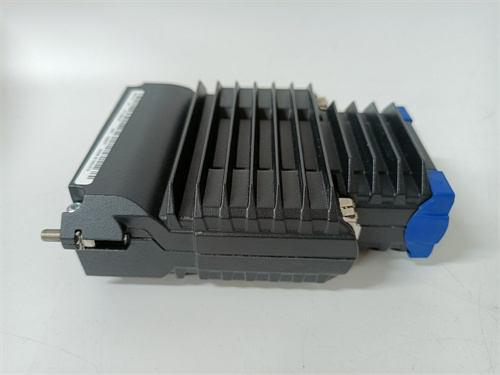

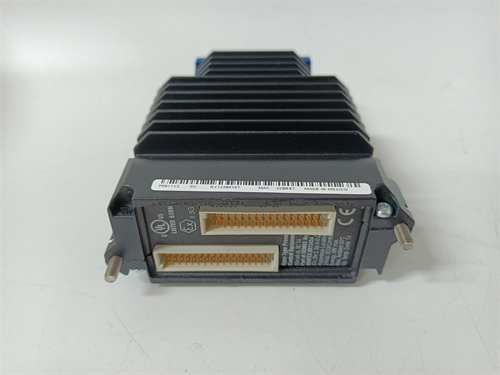

FOXBORO P0903ZE 是一款由福克斯波羅（Foxboro，現為施耐德電氣旗下品牌）生產的高可靠性冗余電源模塊，屬于I/A系列分布式控制系統（DCS）的重要組成部分。該模塊為控制系統組件提供穩定、可靠的直流電源，確保在關鍵工業應用中系統的連續運行。FOXBORO P0903ZE 專門設計用于冗余配置，兩個模塊并聯運行，即使一個單元發生故障也能保證不間斷供電。

作為?？怂共_I/A系列系統的關鍵組件，FOXBORO P0903ZE 體現了福克斯波羅在過程自動化領域的專業技術與可靠品質。該模塊設計用于滿足連續過程工業中對高可用性的嚴格要求，為現場總線模塊、控制器和通信接口提供穩定電源。FOXBORO P0903ZE 代表了確保關鍵過程控制系統中電源可靠性的成熟解決方案。

技術參數

FOXBORO P0903ZE 冗余電源模塊專為工業環境中的可靠供電設計，其主要技術參數如下：

• 產品類型： 冗余電源模塊

• 兼容系統： ?？怂共_I/A系列分布式控制系統

• 輸入電壓： 115/230V AC可選或自動適應

• 輸入頻率： 47-63 Hz

• 輸出電壓： 穩壓直流輸出

• 輸出電流： 足以支持I/A系列機架組件

• 冗余模式： 設計用于1+1冗余操作，帶自動負載共享和故障切換

• 保護功能：

  • 過壓保護

  • 過流保護

  • 短路保護

  • 熱關斷

• 隔離： 輸入對輸出隔離，確保安全和降噪

• 指示： 前面板LED指示電源正常、故障狀態和輸入電源存在

• 報警輸出： 用于遠程故障指示的干接點繼電器輸出

• 冷卻： 自然對流冷卻

• 安裝： 安裝在I/A系列系統機架中

• 工作溫度： 0°C至+60°C

• 存儲溫度： -40°C至+85°C

• 濕度： 5%至95%非冷凝

• 認證： UL，CSA，CE認證

FOXBORO P0903ZE 為福克斯波羅I/A系列系統提供穩定可靠的冗余電源保障。

優勢與特點

FOXBORO P0903ZE 的主要優勢在于其冗余能力、可靠設計和與I/A系列系統的無縫集成。

1. 真正冗余運行： FOXBORO P0903ZE 最顯著的特點是其能夠以真正冗余（1+1）配置運行。當安裝兩個單元時，它們?cè)谡Ｇ闆r下平均分擔負載。如果一個單元發生故障，另一個立即接管全部負載，對控制系統沒有任何干擾。這種無縫故障切換對于不能容忍停機的過程至關重要。FOXBORO P0903ZE 確保了即使在電源維護或意外故障期間，關鍵控制系統也能保持運行。

2. 獨立輸入電源饋電： FOXBORO P0903ZE 的冗余配置允許每個電源單元連接到獨立的交流電源。這提供了對單路輸入饋電丟失的保護，例如跳閘的斷路器或故障的配電組件，進一步增強了系統可靠性。FOXBORO P0903ZE 支持最高水平的系統可用性。

3. 全面的診斷功能： FOXBORO P0903ZE 通過前面板LED提供清晰的工作狀態指示。此外，干接點報警繼電器觸點可以連接到控制系統或外部監控系統，使操作員能夠在電源問題導致系統故障之前得到警報。這些診斷能力實現了預測性維護和對潛在問題的快速響應。

4. 熱插拔設計： FOXBORO P0903ZE 在兼容的機架配置中支持熱插拔。這意味著可以在不關閉整個控制系統的情況下更換故障電源單元?？梢栽谶^程繼續運行的同時進行維護，消除了昂貴的停機時間，提高了系統可用性。FOXBORO P0903ZE 的熱插拔能力對于連續過程工業至關重要。

5. 工業級可靠性： FOXBORO P0903ZE 采用高品質組件和堅固結構制造，設計用于在惡劣的工業環境中長期可靠運行。該模塊設計能夠承受過程工廠典型的振動、溫度變化和電氣噪聲。FOXBORO P0903ZE 在要求苛刻的應用中提供可靠性能。

6. 無縫I/A系列集成： 作為福克斯波羅原生組件，FOXBORO P0903ZE 與I/A系列機架、背板和系統組件無縫集成。這種集成確保了完美的機械和電氣兼容性，簡化了系統設計和維護。FOXBORO P0903ZE 得到?？怂共_工程工具和文檔的全面支持。

7. 寬輸入電壓范圍： 支持多種輸入電壓，FOXBORO P0903ZE 可在不同地區使用，適應不同的電網標準。這種靈活性簡化了全球系統設計，減少了所需獨特備件的數量。

應用領域與實際案例

FOXBORO P0903ZE 廣泛應用于對控制系統可用性要求嚴格的連續過程工業。

• 石油和天然氣行業： 在煉油廠、石化廠和天然氣處理設施中，FOXBORO P0903ZE 為管理關鍵過程的I/A系列控制系統供電。這些設施不能容忍意外停機，因此冗余電源至關重要。FOXBORO P0903ZE 確保了即使在電源異常期間控制系統也能保持運行。

• 化學加工： 連續化學生產過程需要不間斷控制。FOXBORO P0903ZE 為管理這些敏感過程的I/A系列控制器提供可靠的電源基礎，防止代價高昂的批次損失和安全事故。FOXBORO P0903ZE 有助于安全、高效的化學生產。

• 電力行業： 在火電廠中，FOXBORO P0903ZE 為鍋爐、汽輪機和輔助設備的控制系統供電。冗余設計確保了關鍵發電過程連續不間斷，維持電網穩定。FOXBORO P0903ZE 支持可靠的發電廠運行。

• 紙漿和造紙行業： 造紙廠使用FOXBORO P0903ZE 為管理連續紙機運行的控制系統供電。控制中斷可能導致重大產品損失和設備損壞。FOXBORO P0903ZE 提供了這些應用所需的可靠性。

• 制藥生產： 批處理和連續制藥過程需要精確控制和高可用性。FOXBORO P0903ZE 為維持關鍵工藝參數的I/A系列系統供電，確保產品質量和法規合規性。FOXBORO P0903ZE 有助于可靠的制藥生產。

• 食品和飲料加工： 大型食品加工設施使用FOXBORO P0903ZE 為連續生產線的控制系統供電。該模塊的可靠性有助于防止代價高昂的生產中斷和產品浪費。FOXBORO P0903ZE 支持高效的食品生產。

競品對比

FOXBORO P0903ZE 的主要競爭對手包括其他主流DCS廠商的冗余電源解決方案，如艾默生（DeltaV系列電源）、霍尼韋爾（C300電源）和ABB（Symphony Plus電源）。

• 優勢： FOXBORO P0903ZE 提供與?？怂共_I/A系列系統的無縫集成，確保完美兼容性和簡化的系統工程。FOXBORO P0903ZE 受益于福克斯波羅在過程自動化方面的豐富經驗和嚴格的質量標準。具有獨立輸入饋電的冗余設計提供了卓越的可靠性。?？怂共_的全球服務和支持網絡對跨國客戶來說是重要優勢。

• 劣勢： 作為?？怂共_專用組件，FOXBORO P0903ZE 專為I/A系列系統優化，不能直接用于其他控制平臺。初始成本可能高于通用工業電源，反映了其專門設計和?？怂共_的品質。使用其他DCS平臺的用戶需要維護多個系統。

選型建議與注意事項

在選擇和使用 FOXBORO P0903ZE 時，請考慮以下幾點：

1. 系統兼容性確認： 確保FOXBORO P0903ZE 與您的特定I/A系列機架和系統配置兼容。不同機架類型可能有特定的電源要求或安裝考慮因素。

2. 功率需求計算： 計算機架內所有模塊的總功耗，確保單個FOXBORO P0903ZE 能夠在其冗余伙伴故障時處理全部負載。在冗余模式下，每個單元必須能夠獨立支持100%的負載。

3. 輸入電源配置： 為獲得最大可靠性，將每個FOXBORO P0903ZE 單元連接到獨立的輸入電源或帶有獨立過流保護的回路上。這防止了單路輸入饋電丟失損害整個冗余電源系統。

4. 環境條件評估： 評估安裝環境的溫度、濕度和可能暴露的污染物。確保FOXBORO P0903ZE 的環境等級適合安裝位置。

5. 報警監控： 將干接點報警繼電器觸點連接到控制系統或工廠監控系統，確保電源問題能夠被及時檢測和處理。

6. 備件策略： 對于關鍵應用，建議庫存?zhèn)溆?span style="font-weight: 600;">FOXBORO P0903ZE 模塊，以最小化故障時的停機時間。

安全注意事項： FOXBORO P0903ZE 涉及高壓電源，其安裝和維護必須遵守嚴格的安全規范：

• 所有安裝、配置和維護工作必須由合格人員完成

• 在安裝或接線模塊前，切斷所有電源

• 注意電源內部電容可能存儲危險電壓，斷電后需等待放電

• 遵循?？怂共_安裝指南中的正確接地規范

• 確?？刂乒裉峁┻m當?shù)耐L(fēng)，保證正常冷卻

• 遵循?？怂共_官方文檔中的所有安全指導和要求

• 定期檢查模塊狀態指示燈和連接情況
