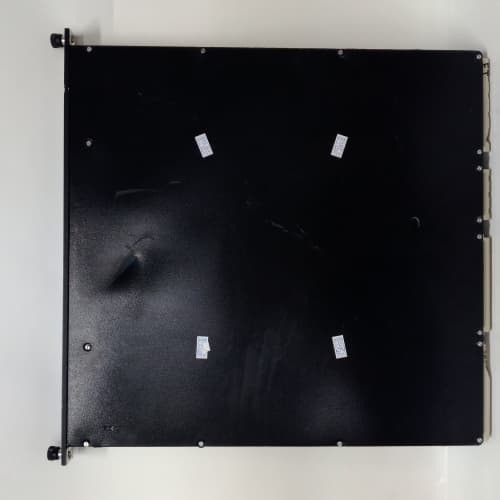

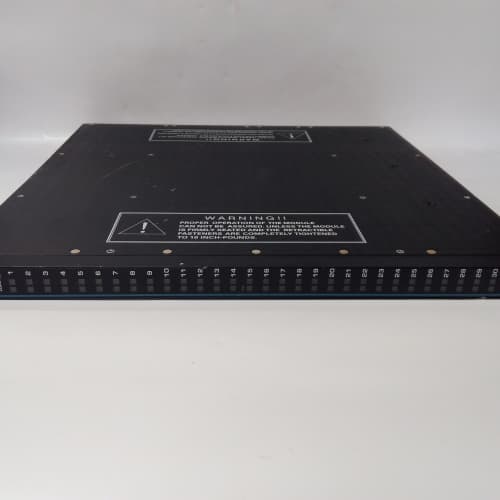

TRICONEX 3625 是康吉森（Triconex）Tricon/Triconvex 容錯控制系統中的高性能數字量輸出模塊，專為石油化工、核電、油氣開采等行業的安全關鍵控制系統設計，適配 Tricon 三重模塊化冗余（TMR）架構，具備 SIL 3 安全等級認證，是保障高危工藝過程穩定運行的核心組件。TRICONEX 3625 提供 16 路繼電器輸出通道，采用三重化冗余設計，可實現控制指令的無間斷輸出，有效防止單點故障導致的系統失效；在大型煉油廠的加氫裂化裝置中，TRICONEX 3625 負責驅動緊急切斷閥、安全閥等關鍵執行設備，確保工藝異常時快速響應；在天然氣長輸管道的站場控制系統中，TRICONEX 3625 憑借高可靠性實現閥門開關、泵組啟停的精準控制，避免泄漏、爆炸等安全事故。此外，TRICONEX 3625 支持在線熱插拔與故障診斷功能，大幅提升了安全系統的可維護性與容錯能力。
- 輸出通道數：16 路數字量輸出（分 4 組，每組 4 路）
- 輸出類型：Form A 單刀單擲（SPST）繼電器輸出
- 觸點額定電壓：250V AC / 30V DC
- 觸點額定電流：5A（阻性負載）、2A（感性負載）
- 機械壽命：≥1000 萬次操作
- 電氣壽命：≥10 萬次操作（額定負載）
- 隔離等級：通道間 1500V AC，模塊與系統總線 2500V AC
- 供電電壓：24V DC ±10%（由 Tricon 機架冗余電源供電）
- 功耗：≤12W
- 響應時間：≤10ms（吸合 / 釋放）
- 冗余架構：TMR 三重化設計（輸入 / 輸出 / 控制電路均冗余）
- 工作溫度：-40℃~+70℃
- 存儲溫度：-40℃~+85℃
- 相對濕度：5%~95%（無冷凝）
- 防護等級：IP20（機架安裝）
- 安裝方式：Tricon/Triconvex 標準機架導軌插拔（支持熱插拔）
- 外形尺寸：175mm×125mm×50mm（長 × 寬 × 高）
- 重量：約 400g
- 認證：SIL 3（IEC 61508）、TüV、ATEX、UL 1998
- 兼容系統：Tricon 3008/4000/EX 容錯控制系統
- 編程軟件：TriStation 1131
- TMR 三重化冗余設計：TRICONEX 3625 核心電路采用三重化冗余架構，任意一路故障時其余兩路可無縫接管，確保輸出指令不中斷，滿足 SIL 3 安全等級要求，適用于高危工藝控制。
- 高可靠繼電器輸出：工業級大功率繼電器觸點，5A 額定電流可直接驅動重型執行設備，機械 / 電氣壽命遠超普通模塊，TRICONEX 3625 能在惡劣工業環境下長期穩定運行。
- 在線熱插拔與維護：支持帶電熱插拔，故障模塊更換無需停機，TRICONEX 3625 配備通道級 LED 狀態指示燈與故障診斷功能，維護人員可快速定位問題，平均修復時間（MTTR）＜15 分鐘。
- 全面電氣隔離保護：通道間、模塊與總線多重高壓隔離，TRICONEX 3625 可抵御外部電壓沖擊、電磁干擾，防止故障擴散至控制系統核心，保障整體系統安全。
- 寬環境適應性：-40℃~+70℃ 寬工作溫度范圍，適應極寒、高溫工業場景，TRICONEX 3625 滿足石油化工、核電等行業的嚴苛環境要求。
- 石油化工：煉油廠加氫裂化 / 催化裂化裝置、化工廠聚合反應釜安全控制
- 油氣開采：油氣田井口緊急關斷系統（ESD）、天然氣處理廠工藝控制
- 核電：核電站輔助系統安全控制、核燃料處理設備聯鎖
- 電力：火電廠鍋爐安全保護系統（BMS）、燃氣輪機緊急停機控制
- 某大型煉油廠加氫裂化裝置：采用 TRICONEX 3625 構建 ESD 緊急關斷系統，控制 16 臺緊急切斷閥，TMR 冗余設計確保單模塊故障時系統仍正常運行，自投用以來成功響應 3 次工藝異常，避免了爆炸事故，裝置安全運行率達 99.99%。
- 某天然氣長輸管道壓氣站：TRICONEX 3625 用于驅動壓縮機啟停、閥門開關等執行設備，在極端低溫（-35℃）環境下穩定工作，熱插拔功能讓模塊維護無需中斷供氣，保障了管道輸氣連續性。
- 某核電站輔助冷卻水系統：使用 TRICONEX 3625 實現泵組、閥門的聯鎖控制，SIL 3 認證滿足核電安全要求，模塊的隔離設計有效抵御電磁干擾，確保系統在復雜環境下無故障運行。
- 安全等級匹配：TRICONEX 3625 適用于 SIL 3 安全等級要求的控制系統；低安全等級場景可選擇 Triconex 3624（8 路輸出）模塊。
- 負載適配：驅動 5A 以上負載時，需搭配中間繼電器擴展；感性負載需并聯續流二極管保護觸點。
- 冗余配置：高危工藝環節（如緊急關斷回路）建議采用 Tricon 系統全冗余配置（電源、CPU、TRICONEX 3625 模塊均冗余）。
- 接線規范：輸出回路需按 Tricon 系統接線手冊布線，強電與弱電分離；TRICONEX 3625 端子扭矩控制在 2.5N?m，防止接觸不良發熱。
- 維護要求：熱插拔時需佩戴防靜電手環，更換模塊前確認冗余系統已切換至備用通道；定期（每 6 個月）檢查觸點狀態，避免粘連故障。
- 環境防護：安裝在防爆機柜內時需符合 ATEX 認證要求；高溫高濕環境需加裝機柜空調與除濕設備，延長模塊壽命。
- 軟件配置：通過 TriStation 1131 軟件配置輸出通道故障診斷功能，啟用觸點粘連檢測，確保及時發現潛在故障。
