產品概述

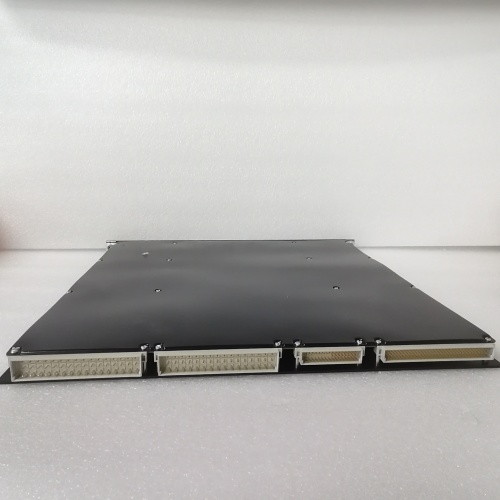

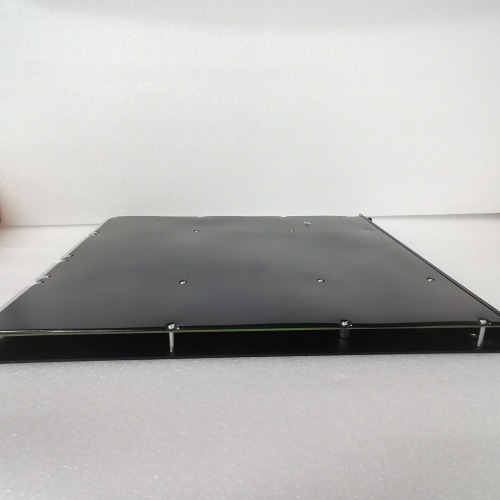

TRICONEX TM11-5L-88 是英維思（Invensys）旗下Triconex 公司（現屬于施耐德電氣 Schneider Electric）出品的 Tricon V11 容錯控制系統中的一個關鍵I/O模塊。具體而言，它是一個5安培數字量輸出模塊。該模塊專為最高級別的安全性和可用性要求而設計，是Tricon系統實現三重模塊化冗余（TMR）架構的核心物理組成部分之一。TRICONEX TM11-5L-88 內部包含三個獨立且相同的輸出電路，每個電路由Tricon系統的三個獨立主處理器之一控制。三個輸出通過一個高質量的固態表決器進行“硬件表決”，最終驅動一個單一的、高可靠性的現場負載。對于石油化工、油氣輸送、核電等過程工業中的緊急停車系統（ESD）、火氣檢測系統（F&G）和關鍵過程控制，選擇TRICONEX TM11-5L-88（產品鏈接：https://www.example.com/triconex-tm11-5l-88）意味著為您的安全儀表系統（SIS）配備了經過TüV認證的、能夠容忍單點故障且不影響安全輸出的“終極執行器”，是保障人員、設備和環境安全的基石。

產品參數

• 產品系列：Triconex Tricon V11 系統 數字量輸出模塊。

• 輸出類型：高側開關（High-side Switch），晶體管輸出。

• 輸出容量：每通道額定輸出電流為5安培（在特定電壓下），適用于驅動中等功率的負載，如電磁閥、電機啟動器線圈、報警器等。

• 輸出電壓范圍：支持多種直流電壓等級，常見為24VDC或125VDC，具體取決于模塊的硬件變型（后綴“-88”定義了具體規格）。

• 通道數量：通常為單通道或少數幾個通道（如1或2通道），每個通道均采用完整的TMR架構。

• 表決方式：內部采用固態硬件表決器，對三個獨立的輸出信號進行“三取二”表決，確保即使一個處理器或一個輸出電路發生故障，仍能產生正確的輸出。

• 診斷功能：具備強大的在線診斷能力，可檢測輸出開路、短路、過載以及模塊內部電路故障，并將診斷信息實時報告給主處理器。

• 安全認證：符合IEC 61508標準，通常獲得TüV Rheinland的SIL 3等級認證，適用于最高安全完整性等級的應用。

• 連接方式：通過前面板的可拆卸端子塊連接現場負載和電源。

優勢與特點

1. 基于硬件的三重模塊化冗余（TMR）與高安全性：TRICONEX TM11-5L-88 的核心優勢是其內置的、物理隔離的三個獨立輸出通道和硬件表決器。這種設計確保了在任何單點故障（包括一個主處理器故障、一個輸出電路故障）發生時，模塊仍能安全、正確地執行輸出，無需切換到備用系統，實現了“故障安全”和“高可用性”的統一。這是其與普通PLC輸出模塊或雙冗余系統的本質區別。

2. 高驅動能力與可靠性：5安培的輸出能力使其能夠直接驅動大多數現場執行機構，無需中間繼電器，減少了故障點，提高了回路可靠性。模塊采用高質量的工業級元器件，設計壽命長，能在惡劣的工業環境下穩定運行。

3. 全面的在線診斷與維護便利性：模塊持續進行自我診斷，并能識別需要維護的故障。在不中斷過程運行的情況下（在線），可以熱插拔更換故障模塊。前面板的狀態指示燈和系統的診斷軟件能清晰指示模塊和每個通道的健康狀態，極大地方便了預防性維護和故障排查。

4. 完整的SIL 3認證解決方案：TRICONEX TM11-5L-88 不是孤立元件，它與Tricon控制器、編程軟件（TriStation）共同構成一個完整的、經過獨立第三方認證的SIL 3安全系統。使用它意味著整個安全回路的設計、實施和驗證都建立在符合國際安全標準的基礎之上。

應用領域與案例

TRICONEX TM11-5L-88 專門用于對安全有極端要求的流程工業安全儀表系統（SIS）。

• 案例一：海上石油平臺緊急關斷（ESD）系統
  在平臺的ESD系統中，TRICONEX TM11-5L-88 模塊用于控制關鍵的安全切斷閥（SDV）和放空閥（BDV）。當Tricon控制器根據壓力、流量、火氣信號判斷需要執行關斷時，向TM11-5L-88 發出指令。模塊內部三個通道進行表決，可靠地輸出一個高功率信號，直接驅動閥門執行機構失電關閉，迅速隔離工藝段，防止事故擴大。其TMR架構確保了即使在模塊內部出現一個隨機硬件故障時，關斷命令依然能夠100%正確執行。

• 案例二：大型化工反應器超壓保護系統
  在高壓反應器的保護回路中，TRICONEX TM11-5L-88 控制著反應器頂部的緊急泄放閥。當壓力和溫度傳感器檢測到可能發生失控反應時，安全邏輯解算器（Tricon控制器）發出打開泄放閥的命令。該模塊強大的5A輸出能力足以直接驅動大型氣動閥的電磁先導閥，確保泄放閥快速、可靠地開啟，避免反應器超壓爆炸。其在線診斷功能可以提前預警輸出回路的老化問題，允許在計劃停車期間進行維護，避免了因保護系統本身故障導致的生產風險。

與競品對比

與通用PLC（如西門子S7-1500， 羅克韋爾ControlLogix）的普通數字量輸出模塊或甚至其安全型（Failsafe）輸出模塊相比，TRICONEX TM11-5L-88 在安全架構等級和可靠性上具有代差優勢。通用安全模塊通常為“單通道+診斷”或“雙通道”設計，僅能達到SIL 2或有限的SIL 3（在特定配置下），且其診斷覆蓋率和故障容忍能力通常低于專用的TMR系統。與霍尼韋爾（Honeywell）的FSC或橫河（Yokogawa）的ProSafe-RS等安全系統的同類輸出卡相比，Triconex的硬件TMR架構是其標志性特點，提供了業界公認的極高安全性和可用性。選擇往往取決于行業習慣、用戶對TMR技術的偏好以及整個項目對安全生命周期成本的要求。

選型建議與注意事項

1. 選型建議：

   • 確認系統架構：該模塊必須與Tricon V11機架和主處理器模塊配套使用。首先確認您擁有或計劃構建的是Triconex V11系統。

   • 精確計算負載需求：詳細分析所驅動負載（如電磁閥、報警器）的電氣參數：工作電壓（VDC）、穩態電流、啟動浪涌電流（Inrush Current）以及類型（感性/阻性）。確保負載的穩態電流小于5A，且浪涌電流在模塊的承受范圍內。對于感性負載，必須計算其反電動勢。

   • 選擇正確電壓型號：根據現場提供的控制電源電壓（如24VDC， 125VDC），選擇對應電壓等級的TRICONEX TM11-5L-88（產品鏈接：https://www.example.com/triconex-tm11-5l-88）型號變體。后綴“-88”是關鍵標識。

   • 安全生命周期管理：采購應作為整個安全儀表系統（SIS）工程的一部分，需考慮包括設計、安裝、驗證、維護在內的全生命周期成本。

2. 注意事項：

   • 專業設計與安裝：安全系統的設計、安裝和調試必須由經過Triconex專業培訓的工程師或集成商完成，并嚴格遵守相關安全標準（如IEC 61511）。

   • 負載保護：為保護模塊輸出晶體管，驅動感性負載時，必須在負載兩端并聯續流二極管或浪涌吸收器。確保電源容量充足、潔凈。

   • 熱插拔操作規范：盡管支持熱插拔，但操作時必須嚴格遵守Triconex手冊規定的步驟和條件，例如在系統處于特定模式時進行，以避免對運行中的過程造成意外影響。

   • 定期功能測試：根據安全要求規格書（SRS）和可靠性分析，制定并嚴格執行對包括TRICONEX TM11-5L-88模塊在內的整個安全回路的定期功能測試計劃，以驗證其安全功能始終有效，并發現潛在的危險隱匿故障。這是維持SIL等級的法律和技術要求。
