產品描述

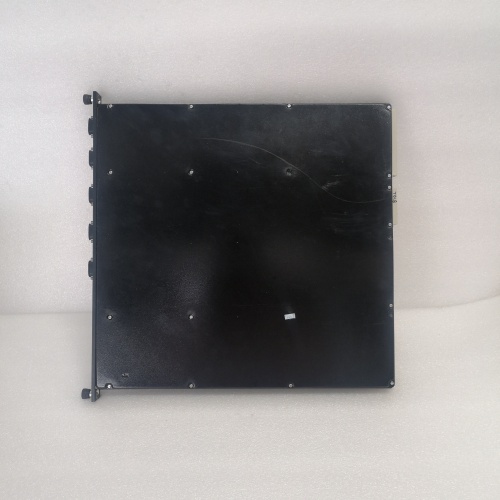

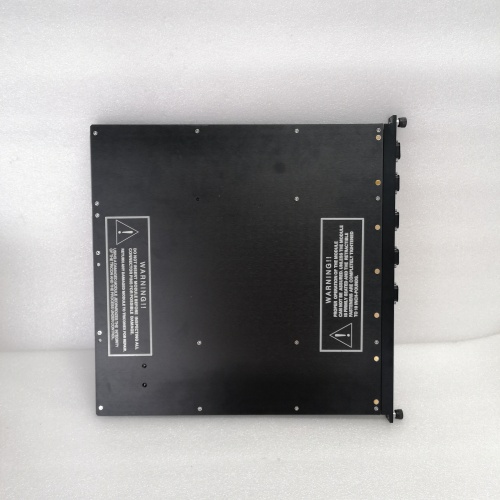

TRICONEX JWA600-24 是TRICONEX（現隸屬于施耐德電氣）公司為Tricon安全儀表系統（SIS）設計的一款關鍵電源分配模塊。該模塊在安全系統中扮演著至關重要的角色，專門用于為Tricon機架內的輸入/輸出（I/O）模塊提供隔離、穩定且可監控的24VDC工作電源。TRICONEX JWA600-24 并非普通的電源，而是專為實現高可用性和故障安全而設計的組件，內置診斷電路能夠持續監測其輸出電壓狀態，并將診斷信息報告給主控制器，從而滿足安全完整性等級（SIL）應用的要求。在石油、天然氣、化工等高危行業的緊急停車系統（ESD）和火氣檢測系統（F&G）中，TRICONEX JWA600-24 確保了現場傳感器和執行器供電回路的可靠性，是整個安全儀表功能（SIF）鏈中的重要一環。其設計嚴格遵循故障安全原則，是構建TMR（三重模塊冗余）架構的Tricon系統的基礎設施之一。

• 產品型號： JWA600-24

• 品牌： Triconex (Schneider Electric)

• 所屬系統： Tricon 安全儀表系統 (SIS)

• 模塊類型： I/O 電源分配模塊 (Power Distribution Module)

• 輸入電壓： 通常為 24 VDC（來自外部安全電源）

• 輸出電壓： 隔離的 24 VDC，為機架內的I/O模塊供電。

• 輸出通道/組數： 通常提供多組隔離的電源輸出，每組可為一系列I/O模塊供電。

• 診斷功能： 內置電壓監測電路，可檢測輸出電壓是否在正常范圍內（過壓、欠壓），并將診斷狀態通過背板通信報告給主處理器。

• 連接方式： 通過Tricon機架背板與I/O模塊和主處理器通信，外部電源通過端子排連接。

• 工作溫度： -40°C 至 +70°C（典型工業寬溫范圍）

• 認證： 符合相關安全標準，適用于SIL 2/SIL 3等級的安全應用。

優勢與特點

1. 安全關鍵設計： TRICONEX JWA600-24 專為安全系統設計，其核心優勢在于內置的診斷和故障報告能力。任何電源異常（如掉電、電壓超限）都能被實時檢測并作為安全事件上報，觸發系統進入預設的安全狀態，這是普通工業電源無法比擬的。

2. 高可用性與隔離設計： 模塊提供多組隔離的電源輸出。這種設計意味著即使其中一組電源出現故障，也僅影響與之相連的部分I/O模塊，而不會導致整個機架的I/O失電，實現了故障隔離，提高了系統的整體可用性。

3. 與Tricon系統的無縫集成： 作為Tricon系統的原廠組件，TRICONEX JWA600-24 在物理尺寸、背板接口、通信協議和診斷信息格式上與Tricon控制器（如Tricon CX）完美兼容。其狀態可以在Tricon系統診斷軟件中集中查看，簡化了運維。

4. 堅固的工業構造： 采用寬溫設計和高可靠性元器件，能夠承受惡劣的工業環境，確保在極端溫度、振動和電氣噪聲下持續穩定工作，滿足安全系統對硬件長期可靠性的苛刻要求。

5. 簡化系統設計與布線： 該模塊集成在Tricon機架內部，減少了外部電源分配單元的數量和復雜的接線工作，使機柜布局更整潔，同時也降低了因外部接線錯誤導致故障的風險。

應用領域與案例

TRICONEX JWA600-24 專門應用于要求高安全完整性的過程工業安全儀表系統（SIS）。

• 海上油氣平臺： 為緊急關斷（ESD）系統的現場輸入（如壓力開關、火焰探測器）和輸出（如關斷閥）模塊提供安全電源。

• 煉油與石化： 在催化裂化、乙烯裂解等關鍵裝置中，為燃燒器管理系統（BMS）和安全聯鎖邏輯的I/O模塊供電。

• 長輸管線： 為管線沿線閥室的氣體檢測和遠程緊急截?cái)嘞到y(tǒng)的Tricon I/O供電。

• 典型案例： 在某液化天然氣（LNG）接收站的儲罐區，采用Tricon系統作為安全儀表系統。多個 <a href="https://www.example.com/triconex-jwa600-24" target="_blank">TRICONEX JWA600-24</a> 模塊被安裝在現場機柜的Tricon機架中，分別為監測儲罐壓力、溫度和液位高高/低低的開關量輸入模塊，以及控制緊急泄放閥的開關量輸出模塊供電。當任何一個 JWA600-24 模塊檢測到自身供電異常時，會立即向Tricon主控制器報告故障?？刂破鞲鶕?jù)預編程的安全邏輯，可以啟動備用電源回路或觸發更高級別的報警，確保安全監控功能不因單一電源故障而失效。

與競爭產品對比

選型建議與注意事項

1. 嚴格的系統綁定： TRICONEX JWA600-24 僅能用于Tricon品牌的安全儀表系統機架。選型前必須確認現有Tricon機架的型號、版本和槽位配置，確保硬件兼容。

2. 供電容量計算： 必須計算擬連接的所有I/O模塊的最大總功耗，確保 TRICONEX JWA600-24 的輸出容量（電流和功率）滿足要求，并留有一定裕量。超載可能導致模塊故障或觸發安全關斷。

3. 外部電源要求： 該模塊需要外部提供干凈的24VDC電源。此外部電源本身也應具備高可靠性，通常建議采用冗余配置的SIL等級認證電源，以確保源頭供電安全。

4. 診斷功能配置： 模塊的診斷功能需要在Tricon的編程組態軟件（如TriStation）中正確啟用和配置，以便將電源狀態集成到整個系統的安全邏輯和報警管理中。
