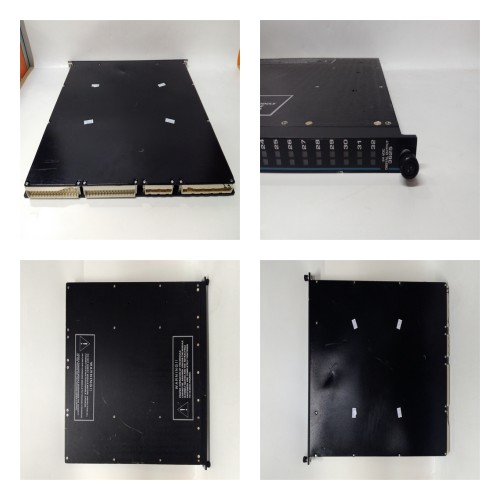

3002 TRICONEX 處理器模塊

　　型號：3002

　　品牌：TRICONEX

　　TRICONEX制造

　　TRICONEX 3002

　　重量：5.40磅

　　產品描述：處理器模塊

　　產品描述

　　?確保24VDC傳感器電源無噪聲、穩定。

　　?傳感器線盡可能短。

　　?傳感器線使用屏蔽的雙絞線。

　　?僅在傳感器側端接屏蔽。

　　?未用通道應短接。

　　?避免將導線彎成銳角。

　　?使用電纜槽進行敷線。

　　?避免將信號線與高能量線平行布置。若兩條線重合，應以正確的角度相交。

　　?通過把輸入信號隔離或選擇外部24V電源的公共端作為輸入信號參考點，從而確保輸入信號范圍在技術規范所規定的共模電壓之內。

　　注意：關于共模電壓

　　模擬量模塊的允許共模電壓小于12V，所以在使用2線制傳感器的時候一定注意,如下圖

　　如果將采集電流點選在M側，信號的電壓和供電的M采用共同的參考點，共模電壓為信號電壓，符合要求；而當采集點選在24V側，共模電壓為24V,超出12V,模塊不能正常工作。
