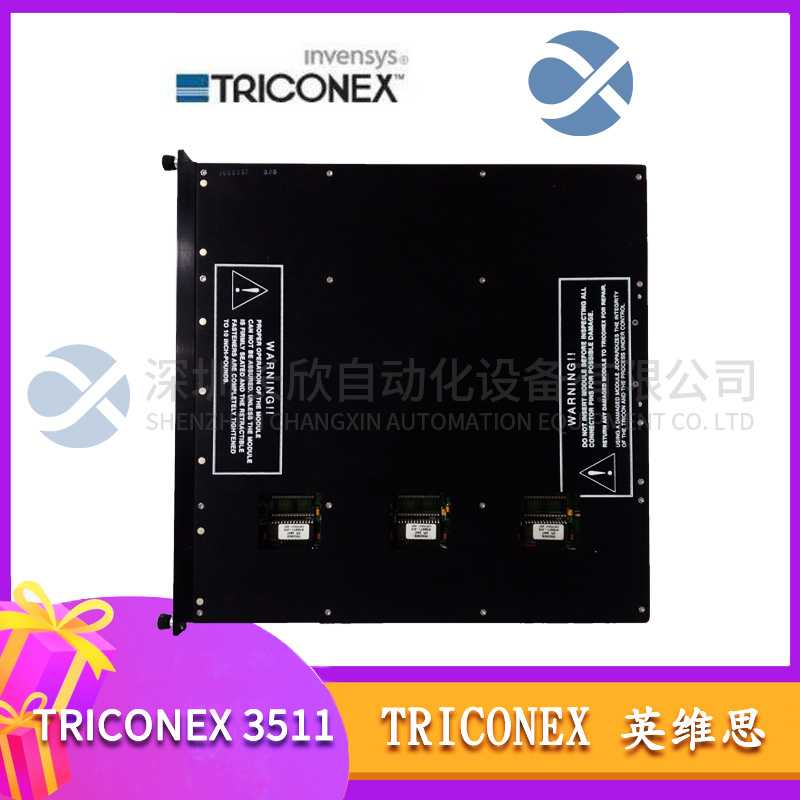

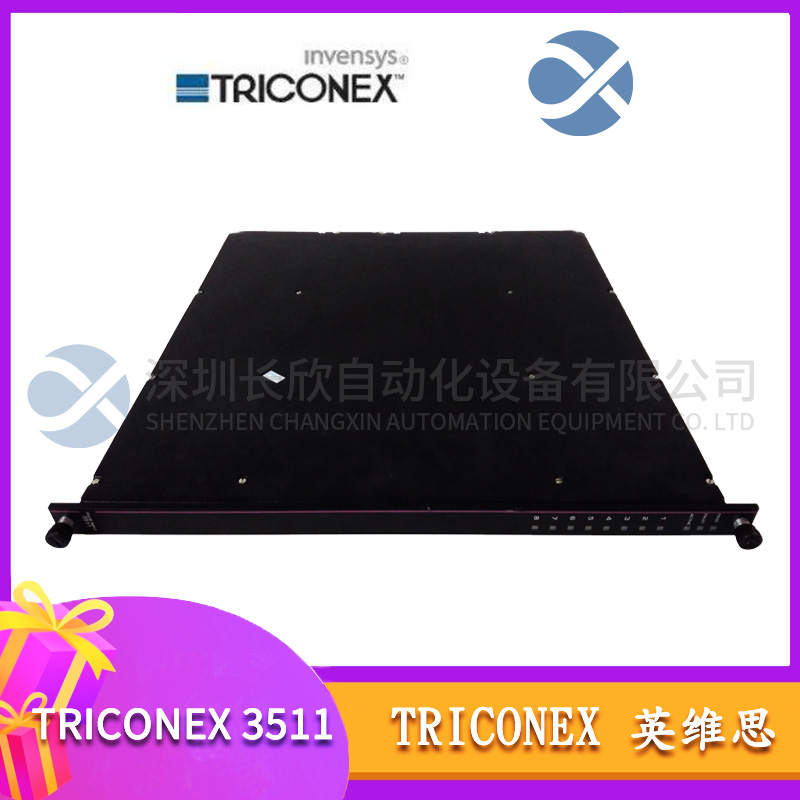

3511 TRICONEX 輸入模塊脈沖

　　型號：3511

　　品牌：TRICONEX

　　類型TMR，PI

　　輸入信號8，非通用

　　分辨率16位

　　精度1,000 Hz至20,000 Hz，±0.01%

　　輸入特性（交流耦合，平衡差分）

　　更新速率25 ms，典型值

　　阻抗（負載）>8 KW，20 KW典型值

　　共模范圍-100 VDC至+100 VDC峰峰值

　　常模范圍1.5 V至200 V峰峰值

　　超量程保護±150 VDC，連續滯后

　　150毫伏，典型

　　波形正弦波、方波、脈沖等。

　　占空比10%至90%

　　頻率20 Hz至20,000 Hz

　　電流范圍0-20 mA（250歐姆分流器）

　　診斷指示器（ON=true）

　　輸入狀態1每點

　　模塊狀態PASS、FAULT、ACTIVE

　　顏色淺紫色

　　產品描述

　　3511型脈沖輸入(PI)模塊提供八個非常靈敏的高頻輸入。它經過優化，

　　可與渦輪機或壓縮機等旋轉設備上常見的非放大磁性速度傳感器一起使用。該模塊感測來自磁換能器輸入設備的電壓轉換，并在選定的時間窗口內累積它們（速率測量）。產生的計數用于生成頻率或RPM，該頻率或RPM被傳輸?shù)街魈幚砥?。脈沖計數測量到1微秒分辨率
