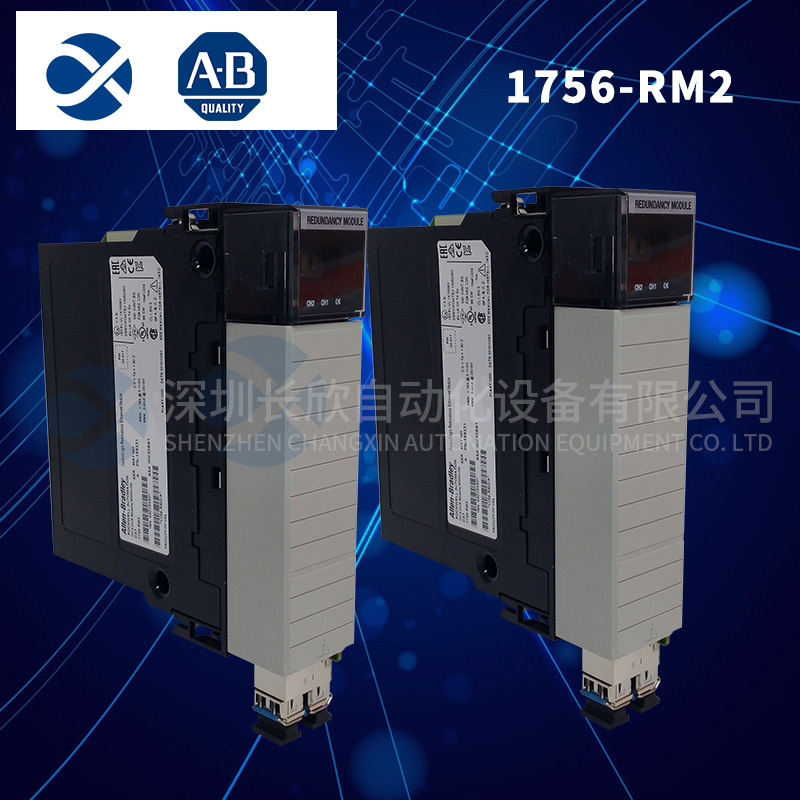

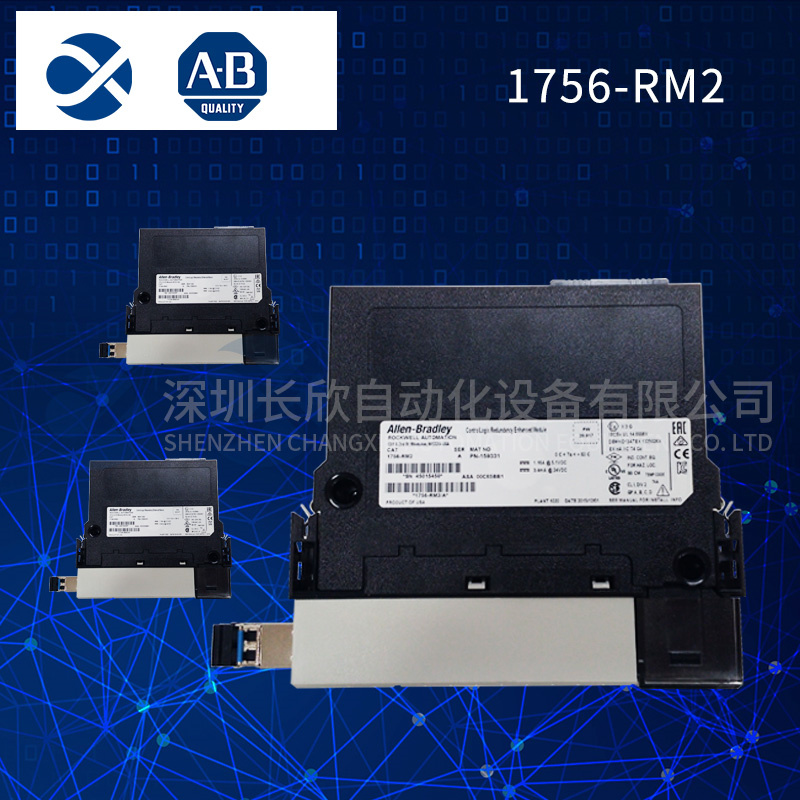

1756-RM2 A-B 冗余模塊

　　型號：1756-RM2

　　品牌：A-B

　　制造商:羅克韋爾自動化

　　品牌:艾倫布拉德利

　　零件號/目錄號:1756-RM2

　　系列:控制邏輯

　　模塊類型:增強型冗余模塊

　　連接器:液晶類型

　　電纜類型:8.5/125微米單模光纖電纜

　　連接器電纜:1756-RMC1，1米（3.28英尺）；1756-RMC3，3 m（9.84英尺）；1756-RMC10，10 m（32.81英尺）

　　支持的控制器:邏輯5560/邏輯5570

　　產品描述

　　Allen-Bradley 1756-RM2是一個ControlLogix冗余模塊。該模塊通過與來自其他ControlLogix機箱的另一個1756-RM2配對來啟用控制器冗余。它支持高達1000 Mbps的同步速度和20 ms的控制器切換。該模塊與ControlLogix控制器5560和5570兼容。

　　Allen-Bradley 1756-RM2是一個ControlLogix冗余模塊。它具有增強的功能，速度高達1000 Mbps。當與兩個機箱中的1756-L7x控制器配對時，它提供最佳掃描性能。對于交叉加載，1756-RM2使用無單點故障的冗余光纖端口。在通道切換期間，處理底盤保持同步，而掃描時間可能會遇到大約10毫秒的延遲。它通過無干擾診斷增強了安全特性。

　　1756-RM2冗余模塊在5.1V DC時消耗1.16 A電流，在24V DC時消耗3.4 mA電流。它的最大功耗為6W，熱耗散為21 BTU/hr。它可以安裝在ControlLogix機箱的任何插槽中。1756-RM2重0.64磅。它有一個開放的外殼。對于通信，它支持多達七個增強型ControlNet和EtherNet/IP通信模塊。接線方面，1756-RM2支持1756-RMC1、1756-RMC3和1756-RMC10電纜，長度分別為1m、3m和10m。

　　ControlLogix 5560和ControlLogix 5570系列控制器支持1756-RM2模塊。冗余模塊配置工具，RSLinx 2.59。

　　根據所使用的冗余模塊的組合，可以啟用各種同步速度。特別是，如果使用相同的1756-RM2模塊，速度可達1000 Mbps。如果同時使用A系列或B系列1756-RM2，速度可達100 Mbps。使用1756-RM2冗余模塊最多可實現20毫秒的控制器切換。

　　與第一個版本的冗余模塊不同，1756-RM2只占用任何ControlLogix機架的一個插槽。實現冗余時，必須安裝一對冗余機架，每個機架安裝相同的控制器類型和版本。I/O模塊、智能模塊和集成伙伴模塊不能安裝在任何冗余機架對中。這些模塊必須安裝在三階或更高階機箱上，具體取決于所使用的通信模塊支持的節點數。

　　冗余模塊具有集成的光纖連接器，控制器同步正在積極進行。此光纖電纜具有LC型連接器，電纜類型為8.5/125微米單模光纖電纜。每個冗余模塊之間最多可以建立10公里（10,000米，10936.13碼）的距離，但是，理想的情況是冗余機箱對彼此靠近。
