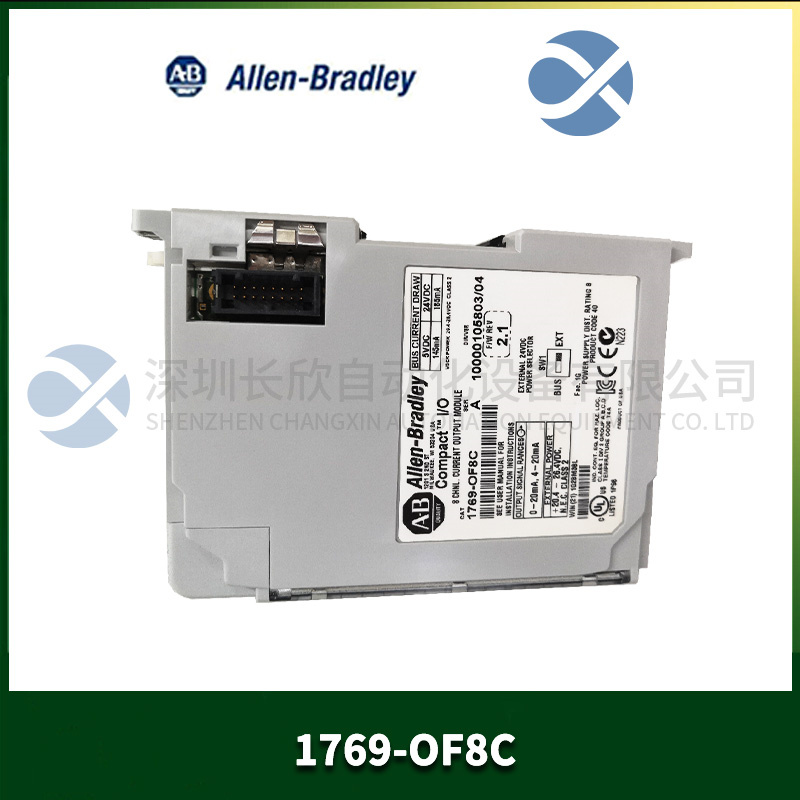

1769-OF8C A-B 輸出模塊

　　型號：1769-OF8C

　　品牌：A-B

　　制造商:羅克韋爾自動化

　　品牌:艾倫布拉德利

　　最大轉換率（所有渠道）:5毫秒

　　解決:16位

　　輸出電流范圍:0-21毫安；3.2毫安-21毫安

　　輸出電流:0-20毫安/4-20毫安

　　輸出數量:八(8)個電流輸出

　　整體準確度:25°C時滿量程的±0.35%

　　開路和短路保護:是的

　　最大短路電流:21毫安

　　當前繪制:5VDC時為145毫安；24V直流時為185毫安

　　通道診斷:按位報告輸出斷線或負載電阻高按位報告超出或低于范圍

　　產品描述

　　1769-OF8C輸出模塊是CompactLogix系列I/O模塊中的Allen-Bradley/Rockwell Automation輸出模塊。它有8個輸出通道，都是電流輸出。1769-OF8C輸出模塊的輸出通道可以在0到20毫安或4到20毫安下運行。它沒有外殼，因此不應在室外使用，在惡劣的室內環境中可能需要安裝在外殼中。1769-OF8C輸出模塊可在32至140華氏度或0至60攝氏度的溫度范圍內安全運行。

　　Allen-Bradley 1769-OF8C是緊湊型I/O模塊。該模塊與1769和一些1768 CompactLogix控制器以及MicroLogix 1500控制器兼容。該模塊是一個模擬輸出模塊，通常用于驅動控制回路的最終控制元件(FCE)以及向接收和測量元件傳送信號。

　　1769-OF8C主要具有八(8)個單端電流輸出通道，可配置為0-20 mA和4-20 mA。它具有16位數模轉換器(DAC)，特定分辨率為15.59位，0.323μA/位，適用于4-20 mA和15.91位，0.323μA/位，適用于0-20 mA。它在所有通道上的轉換率為5毫秒，對63%輸出的階躍響應小于2.9毫秒。模擬輸出范圍為0-21 mA和3.2-21 mA。

　　可由1769-OF8C驅動的典型最終控制元件(FCE)是調制控制閥、變頻驅動器(VFD)、定位器和其他設備。為了在自動控制回路中使用，該模塊可以集成到處理器中嵌入的比例+積分+微分(PID)控制器?？梢詮脑撛O備接收信號的兼容接收和測量元件是面板儀表、數據記錄器、信號分配器和其他類似類型的設備。

　　1769-OF8C是單寬模塊，可以作為本地I/O和擴展I/O機架的一部分安裝在1769和1768 CompactLogix組件上。它也可以與MicroLogix 1500控制器一起使用。

　　Allen-Bradley 1769-OF8C最多可支持8個通道的同步模擬電流輸出。在模塊的正面，有一個LED指示燈，當模塊沒有遇到問題時，該指示燈呈綠色亮起。如果檢測到開環情況，此狀態LED燈可以警告用戶。該模塊還具有過流和過壓保護功能。1769-OF8C Compact Logix系列電流輸出模塊需要一個24伏直流額定外部電源，它包括通道對地隔離。所有輸出都具有16位分辨率。1769-OF8C輸出模塊包括一個集成的可拆卸接線端子，為執行器接線提供手指安全保護。該接線盒位于輸出模塊前面的門后面。該模塊最常見的接線方式是將其從模塊下方布線到輸出端子。1769-OF8C還有一個更換門套件，它使用22 x 14 AWG尺寸的實心銅線。1769-OF8C的輸出阻抗超過1歐姆，并且具有短路保護。該模塊可在0至60攝氏度的溫度范圍內運行。其在25攝氏度時的精度為滿量程的±0.35%。1769-OF8C的出廠重量約為0.28千克，尺寸為4.65英寸x 1.38英寸x 3.43英寸。該模塊可在0至60攝氏度的溫度范圍內運行。其在25攝氏度時的精度為滿量程的±0.35%。1769-OF8C的出廠重量約為0.28千克，尺寸為4.65英寸x 1.38英寸x 3.43英寸。該模塊可在0至60攝氏度的溫度范圍內運行。其在25攝氏度時的精度為滿量程的±0.35%。1769-OF8C的出廠重量約為0.28千克，尺寸為4.65英寸x 1.38英寸x 3.43英寸。
