1794-IT8 A-B 彈性I/O模塊

　　型號：1794-IT8

　　品牌：A-B

　　制造商:羅克韋爾自動化

　　品牌:艾倫布拉德利

　　模塊位置：1794-TB2、-TB3和-TB3T底座單元

　　CJC單位：AB部件號969424–0

　　指標：1個紅色/綠色電源狀態指示燈

　　數據格式：16位2的補碼或偏移二進制（單極性）

　　毫伏信號：+/-76.5mV

　　支持的傳感器：J、K、E、R、N、S、B、C、T和L

　　輸入數量：8個

　　零件號：1794-IT8

　　產品系列：彈性I/O模塊

　　產品描述

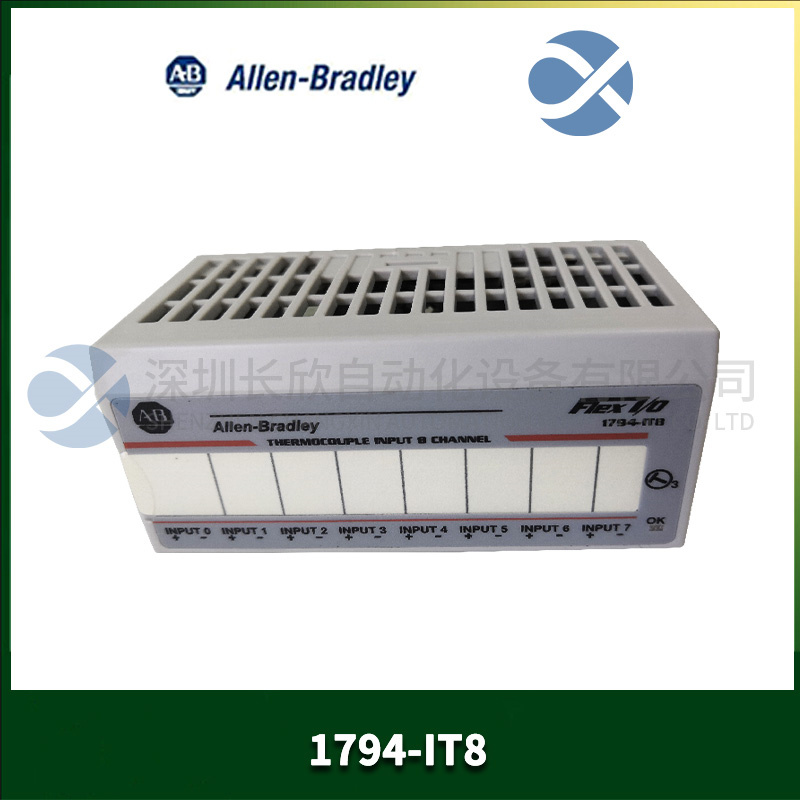

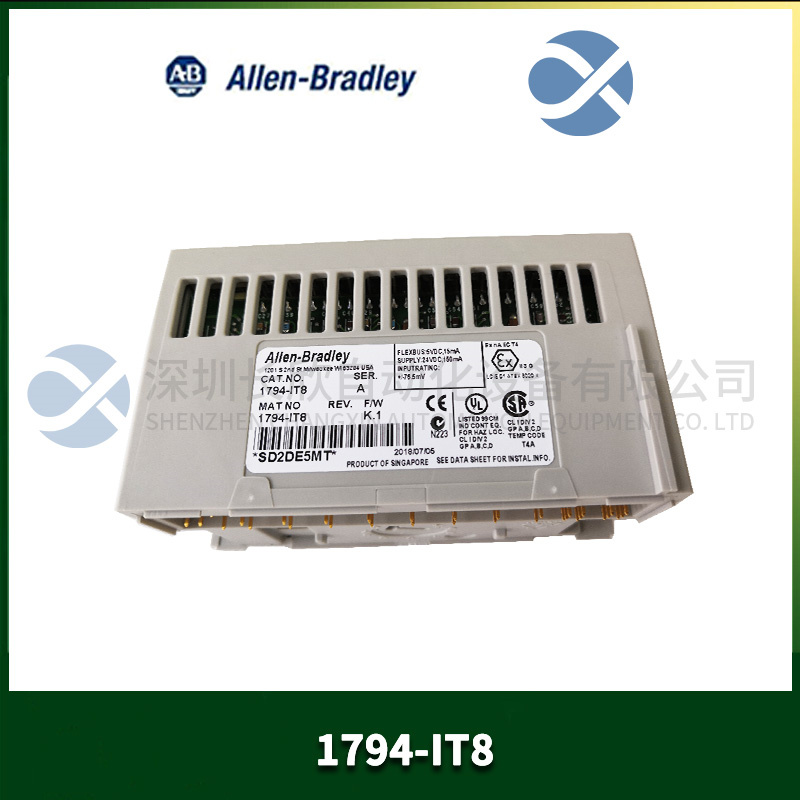

　　Allen-Bradley 1794-IT8是一款Flex I/O。該模塊是熱電偶和毫伏輸入模塊，具有與熱電偶傳感器J、K、E、R、N、S、B、C、T和L傳感器兼容的八(8)個通道，并接受+/-76.5m電壓范圍。該模塊具有16位分辨率，F(xiàn)lexBus電流消耗為20 mA。

　　1794-IT8是Flex I/O模擬量輸入模塊。具體來說，這是一個熱電偶和毫伏輸入模塊。它帶有八(8)個模擬輸入通道，兼容直接連接J、K、E、R、N、S、B、C、T和L等熱電偶傳感器，毫伏范圍為+/-76.5m。

　　1794-IT8與任何可用的Flex I/O通信適配器兼容。

　　該模塊兼容使用B型熱電偶在300至1800oC（572至3272oF）等溫度應用范圍內運行；0至2315oC（32至4199oF）C型；–230至1000oC（–382至1832oF）E型；–195至1200oC（–319至2192oF）J型；–230至1372oC（–382至2502oF）K型；–270至1300oC（–450至2372oF）N型；–50至1768oC（–58至3214oF）R型；–50至1768oC（–58至3214oF）S型；–195至400oC（–319至752oF）T型；–175至800oC（–283至1472oF）L型。毫伏輸入信號實際上用于產生非標準信號的傳感器和其他儀器。使用塊傳輸操作配置與1794-IT8熱電偶輸入模塊的數據交換。

　　在將1794-IT8模塊插入端子底座之前，用戶應將底座上的鑰匙開關旋轉到位置3，因?yàn)闊犭娕?mV模塊的安全安裝和操作需要這個位置。Allen-Bradley 1794-IT8 FLEX I/O熱電偶模塊通過塊傳輸選項與PLC通信。塊傳輸編程依賴于在熱電偶模塊的內存和PLC數據表中的指定區域之間移動的輸入信號數據字。塊傳輸編程還支持將配置字從PLC數據表移動到熱電偶模塊。Allen-Bradley 1794-IT8模塊帶有2個冷端補償器，它們設計用于安裝在底座單元的指定位置。該模塊可接受接地和未接地的熱電偶。輸入信號的標稱輸入范圍為-7.65至7.65 mV。該模塊由24伏直流電壓提供，具有16位輸入信號分辨率。在模塊的正面，有1個插入的標簽，其中8個字段保留用于單獨的輸入指定。1794-IT8在60赫茲時的常模抑制比為-60 dB，共模輸入范圍為+/-10伏，在60赫茲時的共模抑制比為-115 dB，在50赫茲時為100 dB.
