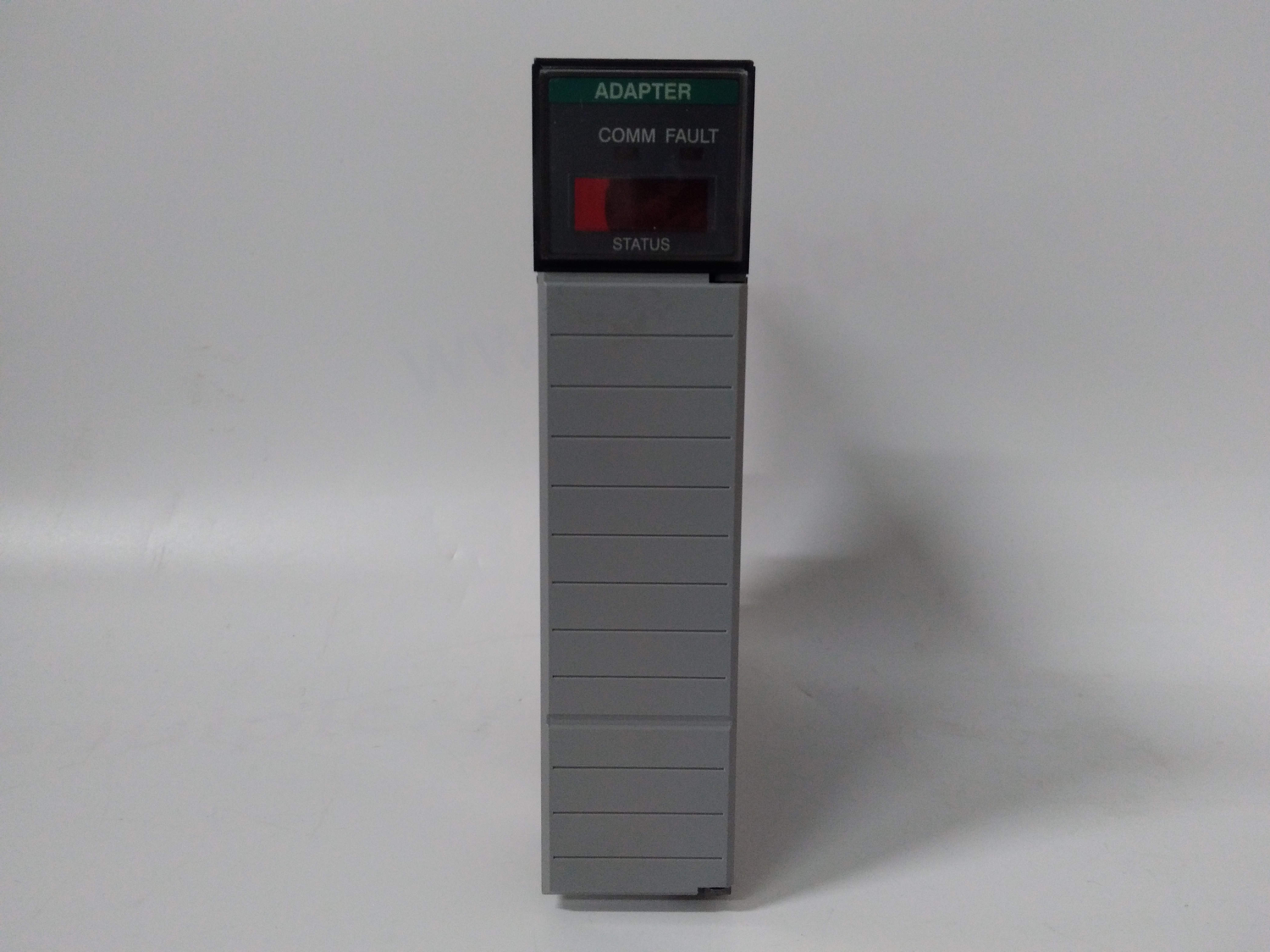

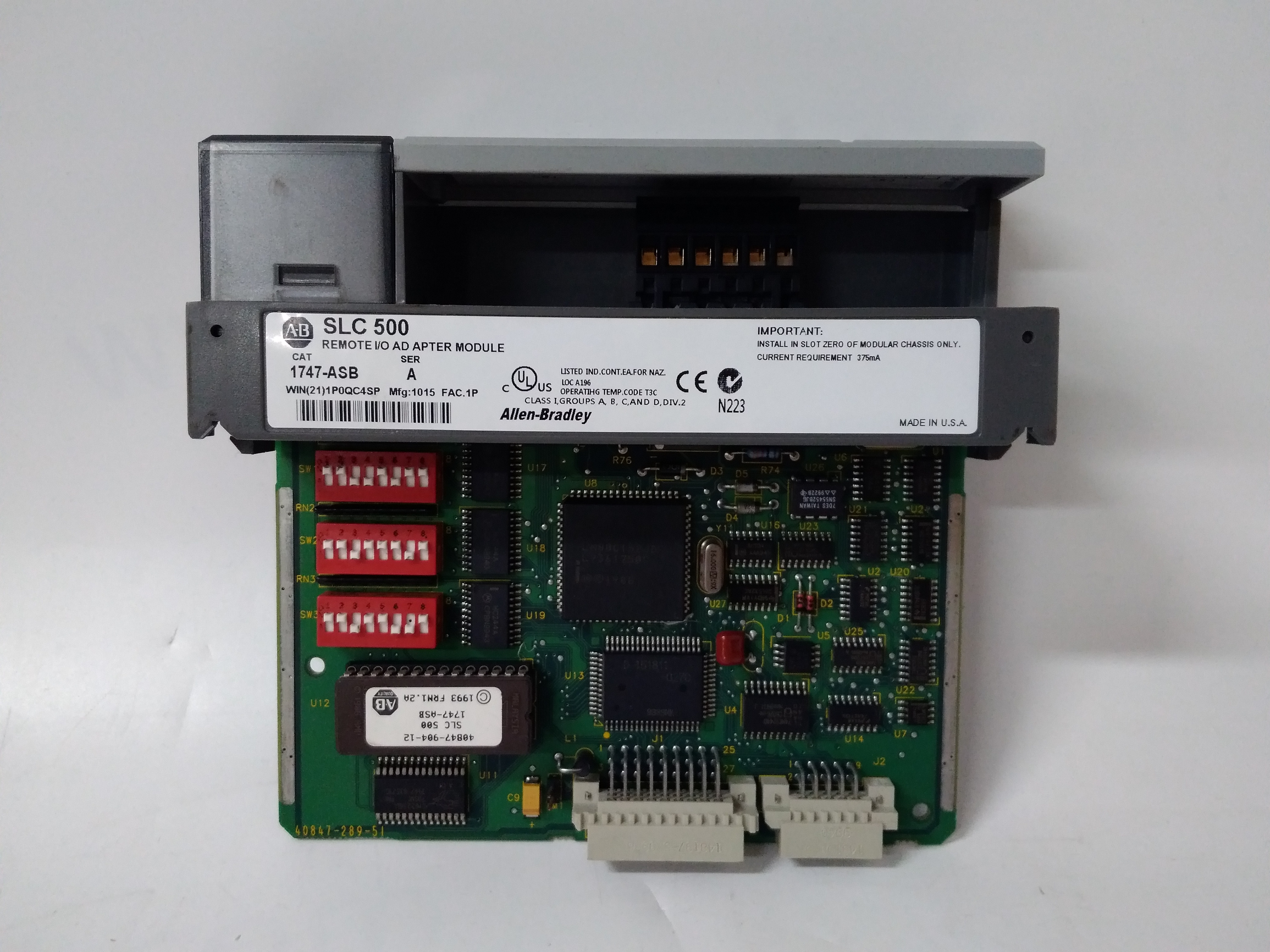

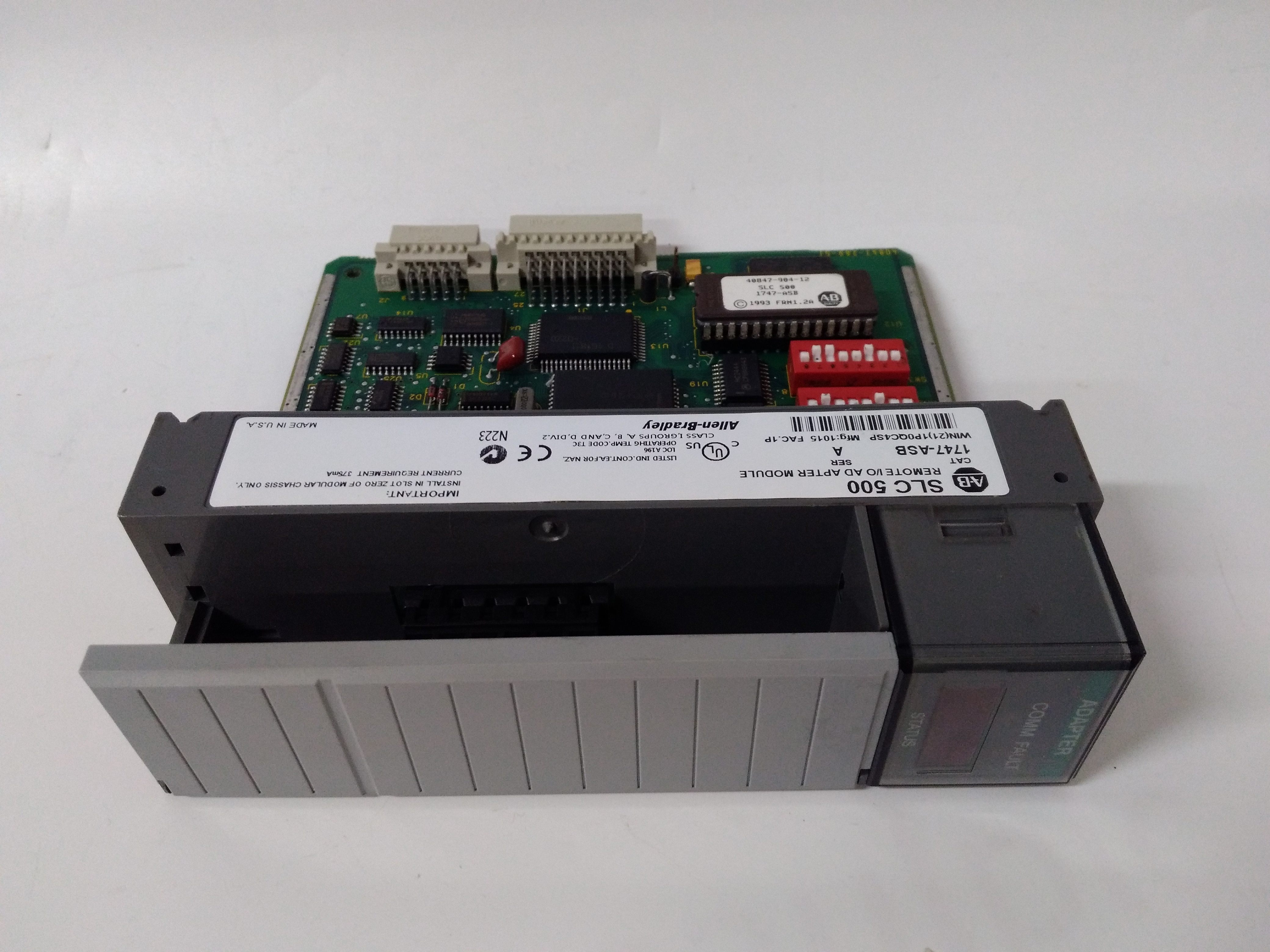

1747-ASB A-B 模擬輸出模塊

　　型號：1747-ASB

　　品牌：A-B

　　制造商:羅克韋爾自動化

　　產品描述

　　Allen-Bradley 1747-ASB是一款SLC500 I/O適配器模塊。此I/O適配器模塊具有通用遠程I/O適配器通信端口，支持57.6、115或230千比特/秒的通信速率。

　　Allen-Bradley 1747-ASB是一個遠程I/O適配器模塊，是SLC500系統的一部分。它通過遠程I/O在SLC或PLC掃描儀與各種1746 I/O模塊之間建立通信鏈路。遠程I/O鏈路由一個主設備（即SLC或PLC掃描儀）和一個或多個適配器從屬設備組成。SLC或PLC映像表直接從其機箱獲取I/O模塊映像映射。對于圖像映射，它同時支持離散和塊傳輸。1747-ASB支持1/2插槽、1插槽和2插槽尋址，并具有高效的圖像利用率。它與SLC 500處理器一起安裝在機箱中，并掃描機箱中的I/O。

　　1747-ASB模塊在5V時具有375 mA背板電流，在24V時具有0 mA背板電流。它的最小和最大散熱量分別為1.875 W。它可以在長達3040米的距離內傳輸I/O數據，并支持57.6K、115.2K和230.4K波特率。它允許用戶選擇最多32個邏輯組的映像大小，并控制最多30個機箱插槽。1747-ASB還為多達32個適配器提供非易失性存儲器和擴展節點功能。對于布線，必須使用Belden 9463或類似類別的電纜，并且不需要任何用戶編程。它使用6針Phoenix連接器連接遠程I/O鏈路和處理器。1747-ASB模塊支持所有SLC501 I/O模塊，如基本模塊、電阻模塊、高速計數器模塊等。為了進行故障排除和操作，它有三個7段顯示屏，增強了顯示操作狀態和錯誤的能力。1747-ASB適用于工業環境，并提供NEMA標準的抗噪性。

　　1747-ASB是屬于SLC500自動化平臺的遠程IO適配器。此IO適配器與I/O掃描儀模塊、接口卡和網關通信，以建立遠程IO連接。

　　對于PLC應用程序，該模塊的主要目的是通過遠程I/O網絡實現分布式IO應用程序。與SLC擴展總線相比，該擴展具有有限的電纜長度和非常有限的SLC機箱擴展。對于1747-ASB，最多可使用32個帶1747 RIO掃描儀的SLC機箱，適用距離為762米或2500英尺（230.4千波特）、1524米或5000英尺（115.2千波特）和3048米或10000英尺（57.6千波特）。此適配器最多可控制30個插槽，此30個插槽的限制可以劃分為不同的機箱或機架，每個機架都安裝有RIO掃描儀和電源。

　　除了與遠程IO掃描儀通信外，該模塊還可用于與直接安裝在個人計算機上的Allen-Bradley通信卡通信。這使遠程編程和配置功能以及通過監控和數據采集（SCADA）進行遠程控制成為可能。或者，Allen-Bradley人機界面（HMI），如PanelView產品，能夠添加遠程I/O適配器，使HMI能夠控制類似于SCADA系統的過程。
