產品概述

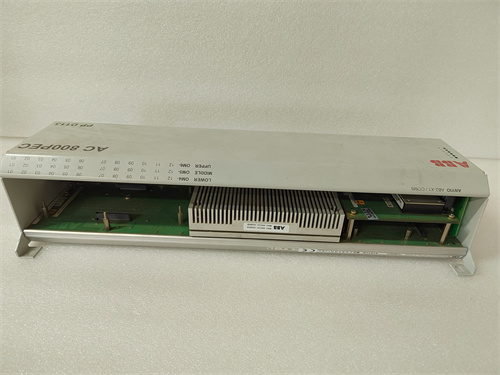

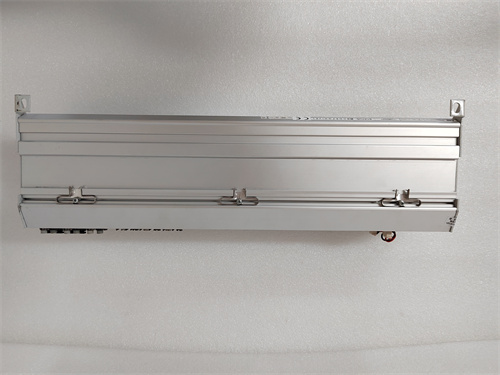

ABB 3BHE013692R0001 PPD103A01 是ABB公司為其工業自動化系統，特別是其Symphony Plus或Harmony系列分布式控制系統（DCS）設計的一款關鍵電源分配或輔助控制模塊。該型號結合了ABB的部件編號與一個具體的產品型號，通常指代一個功能明確的單元。ABB 3BHE013692R0001 PPD103A01 的核心功能很可能是為DCS機柜內的其他卡件、模塊或現場設備提供穩定、可靠且受監控的直流電源分配，或者作為一個特定的過程信號接口/驅動單元。作為大型自動化系統中的“能量樞紐”或“信號中轉站”，它的可靠性直接影響到其供電或所連接回路的所有設備的正常運行。對于維護工程師而言，準確理解 ABB 3BHE013692R0001 PPD103A01 的作用，是保障控制系統底層供電與信號完整性的關鍵。

產品參數

• 品牌與型號： ABB 3BHE013692R0001 / PPD103A01

• 產品系列： 隸屬于ABB Symphony Plus / Harmony DCS 系統輔助或電源模塊系列。

• 模塊類型： 電源分配單元（PDU）、端子板單元或特定信號調理/驅動單元。

• 關鍵功能與接口：

  • 電源輸入： 通常接受來自系統主電源或冗余電源的直流電（如24VDC或48VDC）。

  • 電源輸出： 提供多路隔離或非隔離的直流電源輸出，為同一機架或相鄰機架內的I/O模塊、通信模塊等供電，并可能具備每路輸出的保險絲或電子保護及狀態指示。

  • 信號接口： 若為信號單元，則可能提供多路模擬量或數字量的接線端子，用于連接現場傳感器或執行器，并提供信號隔離和轉換功能。

• 電氣規格：

  • 輸入電壓范圍： 寬范圍直流輸入（例如 20-60 VDC）。

  • 輸出電壓與電流： 提供穩定的直流電壓（如24VDC），總輸出電流和每路電流需根據具體型號確定。

  • 隔離與保護： 輸入-輸出間電氣隔離，具備過載、短路保護功能。

• 工作環境：

  • 工作溫度： -20°C 至 +70°C（典型范圍）。

  • 防護等級： IP20，安裝于控制柜內。

• 通信與診斷： 可能具備簡單的狀態繼電器輸出或通過系統背板提供電源狀態信息給控制器。

優勢與特點

1. 高可靠性供電與系統保護： ABB 3BHE013692R0001 PPD103A01 的核心優勢在于為控制系統提供潔凈、穩定的二次電源分配。其內置的保護機制（如保險絲、電子限流）能夠有效隔離下游設備的短路或過載故障，防止單一設備故障導致整個電源回路甚至系統機架失電，極大提升了系統的可用性。

2. 優化的空間布局與布線： 該模塊將多路電源分配或信號接口集成在一個緊湊的單元中，簡化了機柜內部的布線，使布局更加整潔有序。這不僅減少了接線錯誤的風險，也改善了散熱和維護的可達性。

3. 增強的系統可維護性： 清晰的每路輸出狀態指示（如LED燈）或通過系統軟件實現的電源監控，使得維護人員能夠快速定位電源相關故障。模塊化的設計也便于故障單元的快速更換，縮短停機時間。

4. 與ABB DCS系統的深度集成： 作為ABB原廠設計的輔助單元，PPD103A01 在物理尺寸、安裝方式和電氣特性上與Symphony/Harmony系統的機架和背板完美匹配。它的使用確保了系統供電架構的一致性和最優性能。

5. 堅固的工業設計： 采用工業級元器件和設計，能夠承受控制柜內的溫度波動、振動和電氣噪聲，確保長期穩定運行。

應用領域與案例

ABB 3BHE013692R0001 PPD103A01 主要應用于使用ABB大型DCS系統的連續過程工業，特別是那些對電源可靠性要求極高的場合。

• 案例一：火力發電廠鍋爐安全監控系統（FSSS）機柜

  • 應用： 為火焰探測器、油槍驅動機構、跳閘繼電器等關鍵安全設備的I/O模塊供電。

  • 角色： 作為機柜內的專用電源分配單元，3BHE013692R0001 PPD103A01 為這些關鍵安全回路提供獨立、受保護的電源。其高可靠性確保了在鍋爐運行期間，監測和保護回路不會因電源問題而失效。

• 案例二：化工廠批量反應器控制站

  • 應用： 為控制站內的模擬量輸入模塊（連接溫度、壓力變送器）和模擬量輸出模塊（驅動調節閥）供電。

  • 角色： 該模塊將來自系統電源的24VDC進行分配和隔離，為敏感的模擬量信號回路提供“干凈”的電源，避免數字電路噪聲干擾模擬信號測量精度，保障反應過程的精確控制。

• 案例三：水處理廠遠程I/O站

  • 應用： 分布在廠區的遠程I/O機柜，采集泵、閥狀態和水質參數。

  • 角色： 在環境可能相對惡劣的遠程站中，PPD103A01 為機柜內的所有電子模塊（通信模塊、I/O模塊）提供穩定電源。其堅固的設計和電路保護功能能夠應對可能出現的電源波動或浪涌。

與競品對比

與通用品牌的電源分配端子排或第三方DCS系統的類似輔助單元相比，ABB 3BHE013692R0001 PPD103A01 的優勢在于：

• 系統級的兼容性與可靠性保證： 它是ABB DCS電源架構中的一環，其設計已考慮與系統電源、背板負載特性及故障處理策略的全面協同。使用原裝部件能確保整個供電鏈路的性能與可靠性符合原始設計預期。

• 簡化的工程與備件管理： 在ABB的工程系統中，其型號和位置可以被規范管理。作為標準備件，其采購、庫存和更換流程統一，減少了維護的復雜性。

• 更完善的診斷集成： 雖然可能是簡單狀態指示，但在ABB系統中，其故障狀態（如保險絲熔斷）有時能通過系統級診斷間接獲知，這比完全獨立的電源單元更易于監控。

選型建議與注意事項

1. 精確的負載計算： 選型前，必須詳細計算所有需要由該模塊供電的下游設備的總功耗，并考慮適當?shù)挠嗔浚ㄍǔ＝ㄗh20-30%）。確保 PPD103A01 的總輸出電流和每路輸出電流能力滿足要求。

2. 確認輸入電源規格： 核對現場提供給該模塊的輸入電源電壓（如24VDC）是否在其額定輸入電壓范圍內，并確保電源容量足夠。

3. 嚴格的型號與功能核對： 必須確認采購的 3BHE013692R0001 PPD103A01 與原始設計或替換目標在功能（是電源分配還是信號接口）、輸出路數、電流規格上完全一致。

4. 正確的安裝與接線： 安裝時應確保模塊固定牢固。接線需使用合適的工具，確保端子緊固，避免虛接。電源輸入/輸出極性務必正確。對于大電流輸出回路，線徑選擇需符合規范。

5. 通過授權渠道采購： 為確保產品質量和系統兼容性，應通過ABB或其授權分銷商采購原裝產品。仿制品可能在保護特性、隔離等級和長期穩定性上存在隱患。有關官方信息，請?jiān)L問 ABB 3BHE013692R0001 PPD103A01。

6. 上電前檢查與測試： 安裝接線完成后，上電前應使用萬用表檢查輸入電壓是否正確、有無短路。上電后，逐一檢查各路輸出電壓是否正常，并觀察狀態指示燈。建議在系統日志中記錄該備件的更換信息。
