產品概述

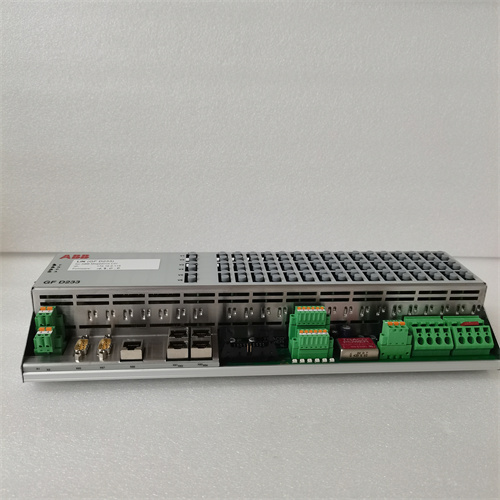

ABB 3BHE022294R0101 GFD233 是ABB公司為其工業自動化系統設計的一款關鍵備件組合標識。其中，GFD233 是模塊的核心功能型號，而 3BHE022294R0101 是其全球唯一的備件物料號。該產品通常屬于ABB AC 800M系列高性能可編程控制器或S800系列I/O系統中的特定功能模塊，例如一種專用的通信接口模塊、協議轉換器或智能信號處理器。ABB GFD233 模塊在控制系統中扮演著橋梁角色，負責實現控制器與特定現場總線設備、第三方系統或專用傳感器/執行器之間的可靠數據交換與信號處理。選擇原裝正品的ABB 3BHE022294R0101 模塊，是保障整個自動化系統兼容性、穩定性和通信實時性的重要環節。您可通過ABB官方產品支持頁面獲取其詳細技術資料與兼容性列表。

產品參數

• 產品型號： ABB 3BHE022294R0101 (備件號) / GFD233 (功能型號)

• 所屬系統： ABB AC 800M 控制器系列 或 S800 I/O 系統。

• 模塊類型： 專用通信接口模塊 或 智能信號處理模塊。

• 主要功能（典型）：

  • 現場總線接口： 可能提供對特定現場總線（如CANopen， DeviceNet， AS-Interface等）的主站或從站支持。

  • 協議轉換： 實現不同協議間的數據映射與轉換（例如，將串行RS-485信號轉換為背板總線數據）。

  • 智能I/O處理： 作為具有處理能力的I/O頭，對特定類型的信號（如高速計數、位置編碼器、稱重傳感器）進行本地預處理。

• 硬件接口： 通常包括一個或多個現場總線連接端口（如SUB-D， 螺釘端子）、用于連接I/O子模塊或背板的連接器、以及狀態指示燈。

• 供電方式： 通過系統背板（S800 I/O總線）供電。

• 工作環境溫度： 0°C 至 +60°C (標準工業控制柜環境)。

• 配置方式： 需通過ABB Control Builder M工程軟件進行硬件組態、參數設置和地址分配。

優勢與特點

1. 專有協議深度集成與高可靠性： ABB GFD233 模塊專為連接特定的、可能非主流的工業設備或總線而設計。其內置的協議棧經過ABB的嚴格測試和優化，確保了與這些專用設備通信的穩定性和確定性，避免了使用通用網關可能出現的兼容性問題和通信中斷風險。

2. 簡化系統架構與降低工程復雜度： 通過在原生的AC 800M或S800 I/O系統中集成ABB 3BHE022294R0101 模塊，用戶無需在控制柜中額外安裝獨立的協議轉換箱、電源和進行復雜的接線。所有配置均在統一的工程軟件環境中完成，顯著簡化了系統設計、安裝和調試工作，節省了柜內空間和布線成本。

3. 高性能的本地信號處理能力： 如果該模塊具備智能處理功能，它能夠在本地點對高速或復雜的信號進行實時處理（如濾波、轉換、累計），大大減輕了中央控制器（CPU）的掃描周期負荷，提升了整個系統對快速事件的響應能力和控制精度。

4. 無縫的系統診斷與維護： 作為ABB系統的一員，GFD233 模塊的狀態、通信錯誤和I/O故障都能通過Control Builder M軟件或操作員站進行集中監控和診斷。這為維護人員提供了統一的視角和工具，便于快速定位和解決問題。

5. 長期的技術與備件支持： 作為ABB標準物料，3BHE022294R0101 享有長期的產品生命周期支持。無論系統運行多久，用戶都能獲得可靠的備件供應和技術文檔，保障了關鍵生產系統的長期可維護性。

應用領域與案例

ABB 3BHE022294R0101 GFD233 模塊主要應用于需要連接特定專用設備或總線的工業自動化場景，尤其在流程工業和特種設備中較為常見。

• 應用領域：

  • 過程工業： 連接包裝機、灌裝機、特殊閥門定位器等支持特定現場總線的設備。

  • 制造與裝配線： 集成支持CANopen或DeviceNet的伺服驅動器、傳感器網絡。

  • 交通與物流： 用于機場行李處理系統、倉儲自動化系統中與子系統（如分揀機）的通信。

  • 特種設備： 船舶控制系統、測試臺架中與專用測量儀器的連接。

  • 樓宇自動化： 集成特定的暖通空調或安防子系統。

• 應用案例：
  在一家現代化飲料灌裝廠，灌裝閥的精確控制由多臺支持CANopen總線的伺服驅動器執行。主控制系統采用ABB AC 800M PM803控制器。為了高效、可靠地集成這些驅動器，工程師在S800 I/O站中配置了一塊GFD233 模塊作為CANopen主站。ABB GFD233 模塊通過一條CAN總線連接所有伺服驅動器，實時讀寫每臺驅動器的位置、速度、扭矩和狀態信息。通過ABB 3BHE022294R0101 模塊，中央控制器能夠協調所有灌裝閥的同步動作，實現高速精確灌裝。其穩定的通信性能確保了生產線的連續運行，而統一的工程環境使得驅動器參數的配置和故障診斷變得異常簡便。

與競品對比

• 與獨立式第三方協議網關對比： 獨立網關需要單獨的機柜空間、電源、配置軟件（通常不同品牌），且其狀態難以無縫集成到主控制系統的診斷畫面中。ABB GFD233 作為背板集成模塊，在空間、配置統一性、診斷集成度和數據交換效率上均具有顯著優勢。

• 與ABB通用通信模塊（如CI系列）對比： 通用通信模塊支持主流協議（如PROFIBUS， Modbus TCP）。GFD233 則是針對特定小眾或專用協議的優化型號。對于支持該特定協議的應用，ABB 3BHE022294R0101 能提供更可靠、性能更佳的連接，而通用模塊可能不支持或需要通過額外復雜配置實現，且性能可能不達預期。

• 與采用離散I/O點連接方案對比： 對于一些智能設備，如果不使用總線模塊而改用大量離散數字量和模擬量I/O點連接，將導致接線極其復雜、成本高昂、故障點多且無法獲取設備的詳細內部狀態。GFD233 模塊通過一根總線電纜解決了所有問題，是更先進、更經濟的解決方案。

選型建議與注意事項

1. 明確設備協議與需求： 首要任務是確認需要連接的現場設備或子系統所支持的精確通信協議和物理接口，并與GFD233 模塊的規格進行嚴格核對。一個字母的差異都可能導致不兼容。

2. 核實系統兼容性與版本： 確認該模塊與您現有的AC 800M控制器型號、固件版本以及S800 I/O機架類型完全兼容。不同代的硬件和軟件可能存在限制。

3. 嚴謹的安裝與軟件組態：

   • 物理安裝： 在系統斷電或確認支持熱插拔的情況下，將模塊安裝到正確的S800 I/O站槽位，并連接好外部總線電纜。

   • 軟件組態： 使用正確版本的Control Builder M，在硬件配置中添加ABB 3BHE022294R0101 模塊，并配置詳細的協議參數（如CANopen的波特率、節點ID分配、PDO/SDO映射等）。

4. 網絡設計與終端電阻： 對于總線網絡（如CAN， Profibus），必須正確設計網絡拓撲，并在兩端安裝合適的終端電阻，以確保信號質量。

5. 充分利用診斷功能： 模塊和Control Builder M軟件提供了強大的診斷工具。學會使用這些工具來監控網絡負載、診斷通信錯誤和排查從站設備故障。
