產品概述

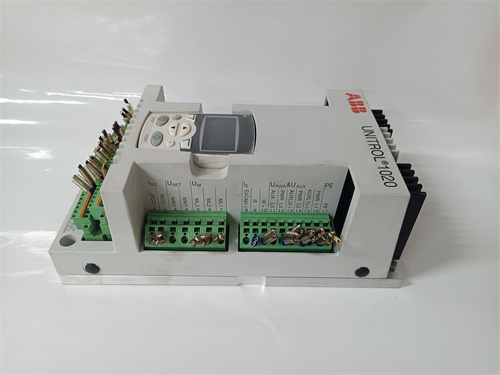

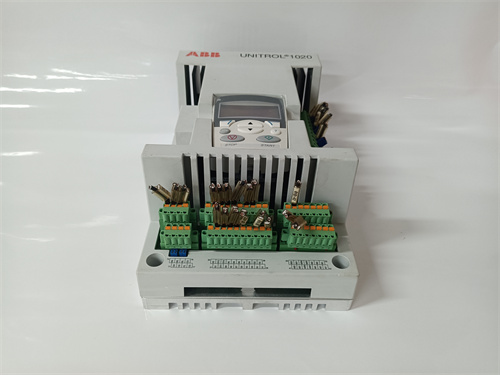

ABB 3BHE035301R1002 UNITROL1010 是ABB公司旗下用于同步發電機自動電壓調節與勵磁控制的關鍵系統產品。該型號代表了一套完整的數字式靜止勵磁系統，專為從小型到大型的汽輪發電機、水輪發電機及燃?xì)廨啺l(fā)電機提供精確、可靠和動態的勵磁控制。ABB 3BHE035301R1002 UNITROL1010 集成了先進的微處理器技術、大功率可控硅整流單元以及全面的保護與監測功能，其核心目標是維持發電機端電壓的穩定，提高電力系統的靜態和動態穩定性，并保障發電機本身的安全運行。對于發電廠、工業自備電站及船舶電力系統的運營與維護團隊而言， ABB 3BHE035301R1002 UNITROL1010 不僅是保障電力輸出品質的關鍵設備，更是提升電網抗擾動能力和實現機組安全并網、解列的核心控制系統。

產品參數

• 品牌與型號： ABB 3BHE035301R1002 / UNITROL1010

• 產品系列： ABB UNITROL? 系列數字靜止勵磁系統。

• 系統類型： 自并勵靜止勵磁系統。

• 核心構成：

  • 自動電壓調節器（AVR）： 以高性能微處理器為核心，實現電壓調節、無功補償、電力系統穩定器（PSS）、限制與保護等功能。

  • 功率部分： 包括勵磁變壓器、可控硅整流橋、滅磁與過電壓保護單元。

  • 操作界面： 本地控制面板（LCP）或通過通信接口連接至電廠DCS/SCADA。

• 關鍵性能指標：

  • 電壓調節精度： 通常優于±0.5%。

  • 響應時間： 快速響應電網擾動，支持多種PSS模型以抑制低頻振蕩。

  • 強勵能力： 具備短時間內（如10秒）提供遠高于額定值的頂值勵磁電壓和電流的能力。

• 輸入輸出信號：

  • 模擬量輸入： 發電機機端電壓（PT）、電流（CT）、勵磁電流等。

  • 數字量輸入/輸出： 用于啟停、增/減磁、保護連鎖及狀態指示。

• 通信接口： 標配串行通信（如Modbus RTU）和/或工業以太網（如Modbus TCP/IP, IEC 61850），用于遠程監控與集成。

• 工作電源： 雙路交直流冗余供電，確?？刂撇糠值母呖煽啃?。

優勢與特點

1. 卓越的電壓控制精度與動態性能： ABB 3BHE035301R1002 UNITROL1010 采用先進的控制算法，能夠快速、精確地調節發電機端電壓，有效抑制因負載突變或電網故障引起的電壓波動。其內置的電力系統穩定器（PSS）功能，顯著增強了電力系統的動態穩定性，抑制區域間低頻振蕩。

2. 極高的系統可靠性與可用性： 該系統采用全數字化設計，關鍵控制板件通常支持冗余配置。功率部分采用成熟的晶閘管技術，并配備完善的轉子過電壓保護、失磁保護、誤強勵保護等，確保了發電機在各種異常工況下的安全。其平均無故障時間（MTBF）極長。

3. 強大的并網與黑啟動能力： 系統提供精確的自動準同期并網功能，并支持機組黑啟動（即在無廠用電情況下建立電壓）。這對于保障電網安全、提高供電可靠性至關重要，尤其對于調峰電站和重要保安電源。

4. 先進的診斷與維護功能： UNITROL1010 具備完善的事件記錄、故障錄波和趨勢記錄功能。維護人員可以通過本地面板或遠程工作站訪問詳細的系統狀態、報警信息和歷史數據，便于快速定位故障、分析性能并進行預防性維護。

5. 靈活的配置與集成能力： 系統參數可通過軟件靈活配置，以適應不同容量和類型的發電機。其開放的通信協議使其能夠輕松集成到電廠現有的DCS、SCADA或全廠監控信息系統中，實現遠程監控和高級能效管理。

應用領域與案例

ABB 3BHE035301R1002 UNITROL1010 廣泛應用于各類需要同步發電機勵磁控制的場合。

• 案例一：300MW燃煤火力發電機組

  • 應用： 作為主機組的勵磁控制系統。

  • 角色： 在機組正常運行、負荷變化及電網發生短路故障時，UNITROL1010 快速調節勵磁電流，維持機端電壓穩定，并通過PSS功能阻尼系統振蕩。在電網電壓深度跌落時，其強勵能力支持機組不脫網運行（Fault Ride Through），對電網穩定起到支撐作用。

• 案例二：大型水力發電站

  • 應用： 用于混流式或軸流式水輪發電機組的勵磁控制。

  • 角色： 針對水電機組轉速變化范圍大的特點，該系統優化了調節特性，確保在甩負荷等快速變工況下，電壓超調小、恢復快。其可靠的性能保障了電站作為電網調峰、調頻主力電源的快速響應能力。

• 案例三：工業園區的燃?xì)廨啓C(jī)聯合循環（CCPP）自備電站

  • 應用： 為燃?xì)廨啺l(fā)電機組提供勵磁控制。

  • 角色： 在快速啟停和負荷跟蹤的工況下，3BHE035301R1002 UNITROL1010 提供精確的動態電壓控制，確保廠內敏感負荷的供電質量，并將多余電力以符合電網要求的品質饋入公共電網。

與競品對比

與通用電氣（GE）的EX系列、西門子（Siemens）的Thyripol系列或巴斯勒（Basler）的DECS系列數字勵磁系統相比，ABB 3BHE035301R1002 UNITROL1010 的核心優勢在于：

• 在電網穩定性支持方面的突出表現： 其PSS功能算法成熟，在全球范圍內被大量電網運營商認可和采用，在改善電網阻尼、提高傳輸容量極限方面口碑卓著。

• 全球裝機量與長期運行業績： ABB UNITROL系列是全球應用最廣泛的勵磁系統之一，擁有海量的成功案例和數十年的運行業績，其可靠性和耐用性經過了長期、廣泛的驗證。

• 完整的產品生態系統與深度服務： ABB能夠提供從勵磁系統、發電機斷路器到同期裝置等完整的發電機出口解決方案，并提供從調試、培訓到全生命周期升級的深度服務。

選型建議與注意事項

1. 與發電機參數的精確匹配： 選型的根本依據是發電機的銘牌參數，包括額定勵磁電壓、電流、頂值電壓要求以及發電機的空載、負載特性曲線。必須確保 UNITROL1010 的功率輸出能力完全覆蓋并留有適當裕量。

2. 滿足電網規范的特殊要求： 必須明確并網電網公司對勵磁系統的最新規范，包括但不限于：PSS模型要求、故障穿越（FRT）能力、一次調頻接口、通信規約（如IEC 61850）等。3BHE035301R1002 的配置必須滿足所有這些要求。

3. 詳細的系統設計與接口確認： 需完成完整的系統圖設計，包括與發電機PT/CT的接口、與斷路器/同期裝置的接口、與電廠DCS的硬接線和通信接口。所有信號等級和類型必須核對無誤。

4. 專業的技術服務與調試： 勵磁系統的安裝、參數整定和調試專業性極強，強烈建議由ABB或經過其嚴格認證的專業服務工程師執行。錯誤的參數設置可能導致系統振蕩或保護誤動。

5. 通過正規電力渠道采購： 必須通過ABB電力系統業務部門或其授權的大型電力設備分銷商進行采購，以確保獲得適用于發電領域的產品版本、完整的技術支持、合規的出廠測試和原廠備件保障。詳情請參考 ABB 3BHE035301R1002 UNITROL1010。

6. 重視日常維護與備件策略： 應制定定期的維護計劃，包括清潔、端子緊固、軟件備份和功能測試。對于關鍵的控制板件和功率組件，建議儲備原裝備件，并確保維護人員經過專業培訓
