產品概述

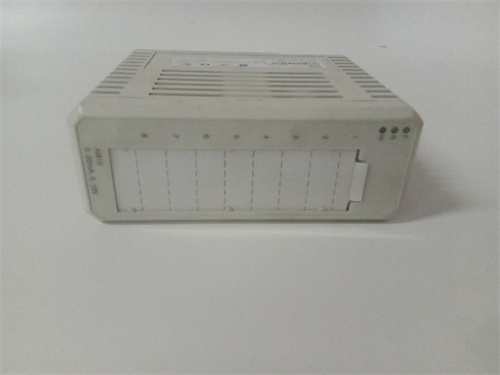

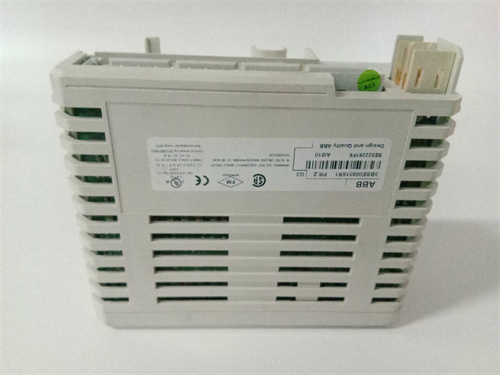

ABB 3BSE008516R0001 AI810 是一款A(yù)BB公司生產的高性能工業自動化標準模擬量輸入模塊。該產品是ABB System 800xA或AC 800M系列分布式控制系統的S800 I/O模塊家族中的關鍵組件。具體而言，AI810 是一款高精度、高可靠性的模擬量輸入模塊，其核心功能是將來自現場傳感器或變送器的連續模擬量信號（如4-20mA電流信號、0-10V電壓信號）精確地轉換為控制系統（如AC 800M控制器）能夠處理的數字量數據。作為連接過程對象與控制系統“感官”的重要橋梁，ABB AI810 的性能直接決定了過程參數測量的準確性和控制系統的響應質量。選擇原裝正品的ABB 3BSE008516R0001 模塊，是保障流程工業測量精確性和系統穩定性的重要環節。您可以通過ABB S800 I/O模塊產品中心獲取其詳細技術手冊。

產品參數

• 產品型號： ABB 3BSE008516R0001 (備件物料號) / AI810 (功能型號)

• 所屬系統： ABB System 800xA DCS / AC 800M PLC 的 S800 I/O 系列。

• 模塊類型： 模擬量輸入模塊

• 輸入通道數量： 通常為8路或16路差分輸入（具體取決于版本，如AI810F為8路）。

• 輸入信號類型： 通常支持電流輸入（如4-20mA， 0-20mA）和電壓輸入（如0-10V， ±10V），通過軟件或硬件配置選擇。

• 分辨率： 通常為16位，確保高精度轉換。

• 精度： 典型精度可達滿量程的±0.1%或更高（在指定溫度范圍內）。

• 采樣率： 每通道具有可配置的濾波時間常數，以平衡響應速度和噪聲抑制。

• 電氣隔離： 通道與背板總線之間，通常通道之間也采用變壓器或光耦隔離，隔離電壓高（如500V AC），有效抑制共模干擾。

• 診斷功能： 支持?jǐn)嗑€檢測（對4-20mA信號）、超限報警、模塊內部故障指示。

• 連接方式： 通過高密度、可插拔的前連接器進行接線。

• 工作溫度： 0°C 至 +60°C。

優勢與特點

1. 高精度測量與卓越的線性度： ABB AI810 模塊采用高品質的模數轉換器和精密的信號調理電路，提供了出色的測量精度和線性度。這對于需要精確監控和控制溫度、壓力、流量、液位等關鍵過程變量的應用至關重要，確保了控制決策基于真實、可靠的數據。

2. 強大的抗干擾能力與信號完整性： 模塊具備優秀的電磁兼容性設計和高達數百伏的通道隔離能力。它能有效抑制來自現場的動力線干擾、接地環路噪聲和共模電壓，確保即使在惡劣的工業電磁環境中，微弱的模擬信號也能被準確、穩定地采集，為控制系統提供“潔凈”的輸入。

3. 靈活的配置與高通道密度： ABB 3BSE008516R0001 模塊的每通道輸入類型（電流/電壓）、量程范圍均可通過工程軟件獨立配置，無需更換硬件即可適應多種傳感器。其緊湊的設計在單個模塊寬度內提供了多路高精度輸入，優化了控制柜空間。

4. 先進的診斷與維護支持： 模塊支持智能診斷功能，如對4-20mA回路的斷線檢測（當電流低于某個閾值如3.6mA時可報警），以及測量值超上下限報警。這幫助維護人員快速區分是現場儀表故障、線路問題還是模塊自身問題，極大地縮短了故障排查時間。

5. 無縫集成與工程便利性： 作為S800 I/O家族的原生成員，其硬件組態、信號標定和參數設置完全集成在ABB Control Builder M或System 800xA的工程環境中。支持熱插拔更換（在系統允許下），便于在線維護，最大化系統可用性。

應用領域與案例

ABB 3BSE008516R0001 AI810 模塊廣泛應用于需要高精度過程參數測量的所有流程工業和能源領域。

• 應用領域：

  • 化工與石化： 反應釜溫度與壓力監測、管道流量計量、成分分析儀信號接入。

  • 電力與能源： 鍋爐汽包水位測量、蒸汽溫度壓力監測、發電機繞組溫度采集。

  • 水處理與環保： 進水/出水pH值、濁度、溶解氧、余氯濃度監測。

  • 制藥與食品： 發酵罐溫度、pH值、溶氧度控制，混合罐液位與濃度測量。

  • ** HVAC與樓宇：** 冷熱水溫度、管道壓力、室內空氣質量傳感器信號采集。

• 應用案例：
  在一家大型化工廠的蒸汽動力車間，需要對主蒸汽管道的壓力、溫度和流量進行連續高精度監測，以實現鍋爐的優化燃燒和全廠能源管理。系統采用ABB System 800xA DCS，通過多個AI810 模擬量輸入模塊來接收來自現場智能壓力變送器、熱電偶和流量計的4-20mA信號。ABB AI810 模塊的高精度和穩定性，確保了這些關鍵能源參數的測量誤差被控制在極小的范圍內。當某個流量計因故障輸出信號異常偏低時，AI810 模塊的斷線檢測功能立即觸發報警，提示維護人員檢查該回路，從而避免了基于錯誤數據進行的能源結算和效率計算。模塊的可靠表現，為工廠的安全生產和精細化管理提供了堅實基礎。

與競品對比

• 與通用品牌模擬量輸入模塊對比： 通用品牌可能提供基礎功能，但ABB AI810 在長期溫度漂移、抗復雜工業干擾的實際表現、與ABB控制系統無縫集成的便利性，以及獲得全球統一的技術支持和長期備件保障方面，通常具有顯著優勢。其規格參數更為保守和可靠。

• 與分布式遠程I/O模擬量模塊對比： 遠程I/O雖可減少信號傳輸距離，但AI810 作為集中式高密度模塊，在需要最高精度、最佳同步性、最簡化校準和維護管理的應用場合（如中央控制室機柜）中，具有成本更低、數據同步性更好、維護更集中的優勢。

• 與ABB S800系列其他模擬量模塊對比： S800系列有不同精度等級和通道數的模塊。AI810 是標準精度、中等通道數的經典代表。對于有更高精度或更快速度要求的應用，可能需要選擇AIB10 等更高性能型號。

選型建議與注意事項

1. 確認信號類型與精度要求： 明確現場傳感器輸出的是電流信號還是電壓信號，以及所需的測量精度等級。對于高精度計量或控制回路，應優先選擇如AI810 這類高精度模塊。

2. 實施規范的信號布線： 模擬量信號必須使用屏蔽雙絞線，并遠離動力電纜單獨敷設。屏蔽層應在控制柜端單點接地，這是保證ABB 3BSE008516R0001 模塊發揮最佳性能、免受干擾的關鍵前提。

3. 正確配置軟件參數： 在工程軟件中，必須為每個通道正確設置信號類型（如4-20mA）、量程上下限、工程單位及濾波時間。不正確的配置會導致測量值錯誤。

4. 利用診斷功能： 務必在軟件中啟用斷線檢測等診斷功能，并合理設置報警限值。這將為日常維護和故障快速定位提供巨大幫助。

5. 考慮環境與散熱： 雖然模塊工作溫度范圍寬，但將其安裝在溫度相對穩定、通風良好的機柜環境中有利于長期保持最佳精度和穩定性。
