產品描述

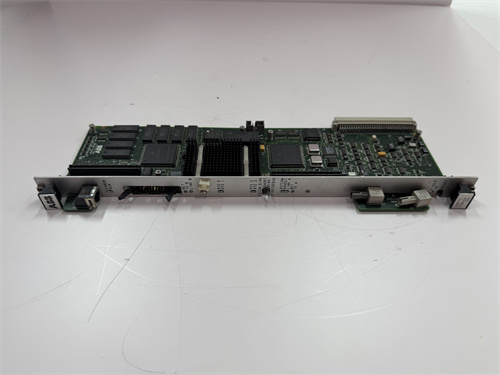

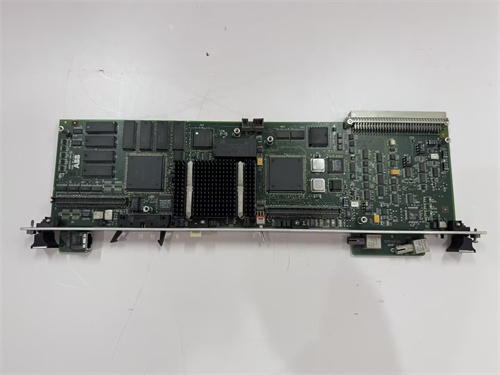

ABB 086407-502 是ABB公司為其廣泛應用于工業領域的ACS系列中低壓交流變頻器（例如ACS 800、ACS 880等系列）設計的一款關鍵內部電子備件。該部件號通常指向一個接口板（Interface Board）、控制卡（Control Card）或信號處理板。該模塊在變頻器中扮演著承上啟下的核心角色：它負責與變頻器的主控制板（通常標記為“RDC”或“RMIO”等）通信，同時連接和驅動功率半導體（如IGBT）的門極驅動板（Gate Driver Board），并處理來自電流、電壓傳感器的反饋信號。ABB 086407-502 是確?？刂浦噶罹_傳遞至功率單元、并將實際運行狀態可靠反饋回控制系統的樞紐，其性能直接關系到變頻器的控制精度、動態響應和保護功能的可靠性。要了解此關鍵接口模塊的詳細技術規格，請?jiān)L問ABB支持頁面：ABB 086407-502。在變頻器的模塊化架構中，086407-502 板的穩定工作是實現高性能傳動控制的基礎。因此，在維護ABB變頻器時，準確診斷和更換 ABB 086407-502 接口板是恢復設備功能的核心步驟之一。

產品參數

• 品牌與系列： ABB， 用于特定型號的ACS系列中低壓變頻器（如ACS 800， ACS 880）。

• 產品型號： 086407-502

• 板卡類型： 接口板 / 中間控制板

• 主要功能：

  • 信號中轉與處理： 在變頻器的主控制器和功率單元（包括門極驅動板）之間傳遞PWM（脈寬調制）控制信號和狀態反饋信號。

  • 信號隔離與調理： 提供電氣隔離，并對控制信號和反饋信號進行必要的調理，確保信號完整性。

  • 輔助電源分配： 可能負責為門極驅動板等周邊電路分配和轉換輔助電源。

• 通信接口： 通過高速光纖或電氣連接器與主控制板連接；通過排線或連接器與門極驅動板及傳感器連接。

• 安裝位置： 通常安裝在變頻器功率模塊的上方或側方，與IGBT模塊和門極驅動板緊密相鄰。

• 兼容性： 必須與特定的變頻器硬件版本、功率等級和主控制板型號嚴格匹配。

優勢與特點

1. 核心信號樞紐與可靠性保障： ABB 086407-502 作為控制層與功率層之間的關鍵橋梁，其設計的可靠性直接決定了整個變頻器系統的穩定性。它采用高品質元器件和嚴格的生產工藝，確保了控制指令和反饋信號在強電磁干擾環境下的無差錯傳輸。

2. 優化的信號完整性與隔離： 板卡內部集成了精密的光電隔離或磁隔離電路，有效阻斷了功率側的高壓大電流干擾竄入敏感的控制側，保護了核心控制器，同時保證了控制信號的純凈度和準確性。

3. 模塊化設計便于維護： 當變頻器出現與功率單元相關的控制或反饋故障時，086407-502 接口板作為一個獨立的可更換單元，使得維修工作可以快速定位并執行，顯著縮短了平均修復時間（MTTR）。

4. 與ABB傳動平臺深度集成： 該板卡是ABB變頻器硬件架構中經過精心設計和驗證的標準組件。其固件和硬件邏輯與ABB的傳動控制算法（如直接轉矩控制DTC）完美協同，確保了系統級的性能最優。

5. 支持高級診斷與保護： 板卡協助處理和傳遞關鍵的故障檢測信號（如短路、過流、驅動故障），是實現變頻器快速、分層保護功能的重要一環。

應用領域與案例

ABB 086407-502 作為核心接口板，其應用范圍與其所屬的變頻器系列一致，涵蓋所有需要高可靠性調速控制的工業領域。

• 應用領域：

  • 重工業（礦山提升機、水泥窯主傳動、港口起重機）

  • 能源與電力（大型風機水泵變頻節能、壓縮機組控制）

  • 物料輸送（長距離皮帶機、高速分揀系統）

  • 石油與化工（壓縮機、擠出機、泵類控制）

  • 造紙與金屬加工（生產線主傳動、卷取機）

• 應用案例：

  • 在一臺大型礦井提升機的ACS 800多傳動系統中，驅動主電機的變頻器內部，ABB 086407-502 接口板負責將來自主控制板的精確轉矩指令傳遞給多個并聯的IGBT門極驅動板，并實時匯總各功率單元的電流和溫度狀態。在每一次重載提升或下放的動態過程中，該板卡都必須確保所有功率單元同步、精確地動作，任何信號延遲或錯誤都可能導致控制失調。其可靠性是保障礦井安全高效生產和人員安全的關鍵。

與競品對比

與西門子（Siemens）SINAMICS G120/G150系列變頻器中的CU控制單元與功率模塊之間的接口板，或羅克韋爾（Rockwell）PowerFlex 755系列中的“CTI板”（控制接口板）相比，ABB 086407-502 的優勢在于其與ABB獨特的直接轉矩控制（DTC）架構和功率模塊設計的深度耦合。

• 優勢： 該板卡是ABB為實現其DTC算法快速響應和魯棒性而設計的專用硬件鏈路的一部分。在ABB的生態系統中，其信號時序、保護機制和診斷功能都經過了原廠最充分的匹配和測試，兼容性與性能表現具有保障。

• 考量： 這類接口板是高度專用的，通用性為零。不同品牌甚至同品牌不同系列的變頻器，其接口板都完全不同。選擇它，意味著完全依賴于ABB的備件供應鏈和技術支持體系。

選型建議與注意事項

1. 選型建議：

   • 100%精確匹配： 這是選型的鐵律。必須根據故障變頻器的完整型號、序列號以及原板上清晰可見的部件號 086407-502 進行采購。不同硬件版本（即使是同一變頻器型號）的接口板可能存在不兼容的細微差別。

   • 聯合診斷： 通常，086407-502 板的故障會伴隨特定的驅動故障代碼（如“DRIVE”或“IGBT”相關報警）。在更換前，應結合故障代碼和電路測量進行綜合判斷。

   • 考慮配套更換： 由于該板卡與門極驅動板緊密關聯，有時一方故障可能導致另一方損壞。在不確定時，建議咨詢專業技術人員，評估是否需要成套更換。

2. 注意事項：

   • 靜電放電（ESD）防護： 在操作前，必須佩戴防靜電手腕帶，并在防靜電工作臺上進行。任何靜電都可能損壞板上的精密芯片。

   • 斷電與放電安全： 確保變頻器完全斷電，并等待足夠長的時間（通常30分鐘以上），讓中間直流回路電容通過內部放電電阻充分放電，并用萬用表確認安全電壓后再操作。

   • 謹慎插拔與安裝： 拔插連接器時力度要均勻，避免損壞針腳。安裝時確保板卡完全就位，螺絲緊固力矩適當。

   • 上電前檢查： 更換后，仔細檢查所有連接線是否準確復位，確認無誤后方可上電。
