產品概述

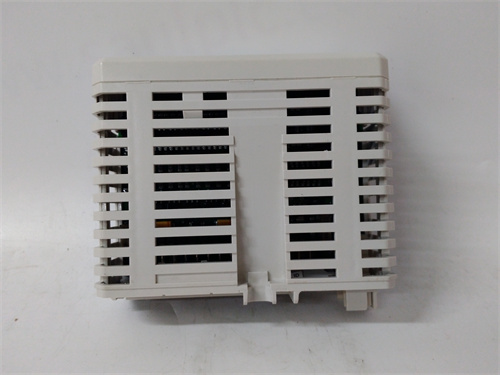

ABB DO630 是ABB公司面向其先進的AC 800M系列高端過程控制器 設計的一款高密度數字量輸出模塊。該模塊是ABB分布式控制系統（DCS）和大型可編程邏輯控制器（PLC）解決方案中執行控制命令的關鍵接口部件。具體而言，ABB DO630 負責將來自AC 800M控制器的內部邏輯狀態，轉換為可驅動現場執行機構（如繼電器、電磁閥、接觸器、指示燈等）的物理信號。憑借其模塊化設計和高通道密度，ABB DO630 能夠在節省控制柜空間的同時，提供強大、可靠的離散控制輸出能力。對于化工、石油天然氣、電力、水處理等流程工業中需要大量開關量控制的場合，選擇ABB DO630（產品鏈接：https://www.example.com/abb-do630）意味著為您的AC 800M系統配置了高效、精準的“執行臂膀”，是實現自動化邏輯閉環的關鍵硬件。

產品參數

• 產品系列：ABB S800 I/O系列，專為AC 800M控制器設計。

• 模塊類型：數字量輸出（DO），晶體管輸出型。

• 輸出通道數：高密度配置，通常為32通道。

• 輸出類型與電氣規格：

  • 類型：通常為24 VDC 晶體管輸出（源型或漏型，具體取決于訂貨型號）。

  • 每通道額定電流：典型值為0.5A。

  • 公共端/分組：輸出通道通常以組為單位進行電氣隔離，例如每8個或16個通道共用一根公共線，這提供了靈活的電源分配和故障隔離。

• 響應時間：開關速度快，典型開通/關斷時間在微秒級，滿足快速控制需求。

• 診斷功能：模塊支持通道級斷線/短路檢測（需外部配置輔助電路或結合特定背板單元），并能將故障狀態通過總線報告給控制器。

• 連接方式：通過可插拔的前連接器（如ABB特有的FTP連接器）進行快速、可靠的接線。

• 總線通信：通過S800 I/O單元背板與通訊模塊（如CI871）連接，最終通過Profibus DP或Foundation Fieldbus等網絡與AC 800M控制器通信。

• 安全認證：適用于工業環境，設計符合相關EMC和工業標準。

優勢與特點

1. 高密度與節省空間的設計：ABB DO630 在緊湊的模塊尺寸內集成了32個輸出通道，顯著提高了控制柜的空間利用率，降低了單位通道的成本，特別適合在大型項目中需要成百上千個輸出點的應用場景。

2. 與AC 800M系統的無縫集成和高可靠性：作為ABB S800 I/O家族的原生成員，ABB DO630 在硬件和軟件層面與AC 800M控制器及工程軟件（如Control Builder M）深度集成。配置簡單，自動識別，并享受ABB全系統的可靠性設計，包括堅固的工業級元件和良好的抗干擾能力，保障了長期穩定運行。

3. 靈活的配置與分組隔離：輸出通道的分組設計允許用戶為不同的設備組使用獨立的電源，提高了系統的靈活性。當某組電源或負載出現故障時，故障被限制在該組內，不會影響其他組的正常運行，增強了系統的可用性。

4. 快速的系統響應與診斷能力：模塊快速的開關響應確保了控制命令的及時執行。結合系統診斷功能，工程師可以在控制室遠程監測每個輸出點的狀態和健康信息，便于快速定位現場故障，極大地簡化了維護和調試工作。

應用領域與案例

ABB DO630 廣泛應用于各類流程工業的離散控制環節。

• 案例一：大型污水處理廠曝氣池與泵站控制
  在污水廠的生物處理單元，多個曝氣池的進氣閥門和攪拌器需要根據溶解氧濃度進行開關控制。同時，進水泵站和回流污泥泵的啟停也依賴于液位和流量邏輯。使用多塊ABB DO630 模塊，可以集中控制全廠數百個閥門、泵和攪拌器的啟停。其高密度輸出減少了I/O站的數量，分組隔離功能允許為不同的工藝段配置獨立的電源回路，提高了系統的可靠性和維護便利性。

• 案例二：化工廠批量反應釜的順序控制
  在精細化工的批量生產過程中，反應釜需要按照嚴格的順序執行進料閥開閉、加熱器啟停、攪拌器調速和出料閥控制。ABB DO630 模塊負責驅動所有這些執行機構的繼電器或接觸器。其快速的響應確保了各步驟間的精確時序，而模塊與AC 800M控制器的緊密集成，使得復雜的順序控制邏輯（SFC）得以高效、可靠地執行，保證了產品質量和生產安全。

與競品對比

與西門子（Siemens）ET200M系列的同類數字量輸出模塊（如DO 32x24VDC/0.5A）或艾默生（Emerson）DeltaV的電子接線板相比，ABB DO630 的核心優勢在于其在ABB AC 800M生態系統內的最優匹配性和工程效率。對于已經采用ABB DCS架構的用戶，選擇ABB DO630 能確保從硬件配置、軟件編程到診斷維護的全流程無縫體驗，減少兼容性風險。在基礎性能參數（如通道數、電流等級）上，它與主要競品相當。然而，ABB S800 I/O系統在長期可靠性、環境適應性和全球服務網絡上擁有良好的口碑。如果工廠的核心控制系統是AC 800M，那么ABB DO630（產品鏈接：https://www.example.com/abb-do630）無疑是構建離散輸出網絡最直接、最可靠的選擇。

選型建議與注意事項

1. 選型建議：

   • 確認系統兼容性：確保主控制器為ABB AC 800M系列，并計劃或已使用S800 I/O站。確認I/O站背板型號和通訊模塊支持此類I/O模塊。

   • 明確負載需求：統計所有需要驅動的負載（電磁閥、繼電器線圈、指示燈等）的總數、工作電壓（必須是24VDC）和穩態電流。確保每通道負載電流不超過0.5A，且總功率在模塊和電源的承受范圍內。

   • 規劃電源與分組：根據負載分布，合理規劃輸出通道的分組，并為每組安排獨立的、容量足夠的24VDC電源。這有助于故障隔離和電源管理。

   • 準備前連接器與電纜：需要為ABB DO630 模塊配備相應型號的FTP前連接器及預制電纜，以簡化現場接線。

2. 注意事項：

   • 輸出保護：驅動感性負載（如繼電器、電磁閥線圈）時，必須在負載兩端并聯續流二極管或浪涌吸收器，以抑制關斷時產生的反電動勢，保護模塊內部的輸出晶體管。

   • 散熱考慮：在高環境溫度或高負載率下連續工作時，需確保機柜內有良好的通風，必要時可考慮降額使用。

   • 正確的接地：確保24VDC電源的負端和機柜地按照規范良好接地，以減少噪聲干擾。

   • 軟件配置與測試：模塊安裝后，需在Control Builder M工程軟件中正確進行硬件組態和地址分配。在投運前，應使用強制輸出或模擬程序?qū)λ休敵鳇c進行逐一測試，驗證接線和邏輯的正確性。
