產品概述與核心定位

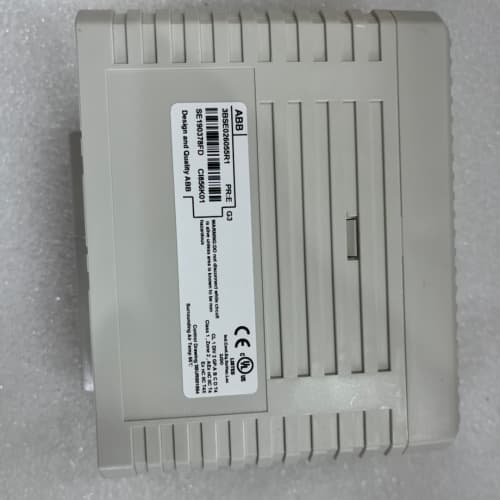

ABB CI856K01 是ABB AC 800M 高性能過程控制系統及800xA 擴展自動化平臺中的核心現場總線通信接口模塊。該模塊并非簡單的協議轉換網關，而是作為PROFIBUS DP主站，負責將ABB控制器與海量第三方PROFIBUS從站設備——包括西門子ET200遠程I/O、丹佛斯變頻器、Siemens電動執行機構、IFM傳感器等——無縫集成至統一的控制架構中。
在現代水泥生產線、汽車涂裝車間及制藥生物反應器控制系統中，ABB CI856K01 扮演著“通用翻譯官”的角色。它打破了不同品牌設備之間的通信壁壘，使得ABB AC 800M控制器能夠直接讀寫PROFIBUS DP網絡上的任意從站數據。任何因CI856K01 模塊故障導致的現場總線中斷，都將直接造成該網段下掛接的所有從站設備集體離線，引發大面積工藝失控。
關鍵參數與技術特性
作為ABB控制器通向PROFIBUS DP生態的門戶，ABB CI856K01 的技術參數體現了ABB在工業現場總線領域的深厚積淀：
主站類別：符合IEC 61158/61784標準的DP-V0/V1主站，支持與DP從站的周期性數據交換及非周期性參數讀寫。
通信速率：支持9.6 kbps至12 Mbps 全速率自適應，總線長度與速率呈反比，12Mbps下最長傳輸距離100米（加中繼器可擴展）。
從站容量：?jiǎn)文K最大支持125個PROFIBUS DP從站設備，輸入/輸出數據總?cè)萘糠謩e高達2 KB。
背板接口：通過AC 800M CEX-Bus高速并行背板與PM860/PM861/PM866 等處理器直接交換過程數據，延遲低至微秒級。
隔離保護：PROFIBUS接口側與控制器側2.5kV 電氣隔離，有效抵御現場地電位差及共模干擾。
診斷能力：前面板LED顯示總線狀態、數據交換狀態及模塊健康度；同時支持通過Control Builder M 軟件讀取CI856K01 內部記錄的完整總線診斷緩沖區。
ABB CI856K01 內部搭載專用的協議處理ASIC芯片，將PROFIBUS DP數據鏈路層的實時處理任務從主CPU中完全卸載，確保即使總線負載接近極限，控制器的控制周期仍保持高度確定。
核心優勢與差異化特征
選擇原裝 ABB CI856K01 不僅是接口兼容的需要，更是構建混合控制系統架構的戰略選擇：
無縫的ABB GSD集成生態：ABB CI856K01 與Control Builder M 組態軟件深度耦合。當工程師導入任意第三方DP從站的GSD文件后，CI856K01 的硬件配置庫會自動解析從站的輸入輸出數據格式，并在變量編輯器中直接映射為PLCopen標準的IEC變量。這種零手工偏移量計算的特性，將傳統PROFIBUS DP組態數小時的工作量壓縮至數分鐘，并徹底杜絕了地址映射錯誤。
總線供電與終端匹配集成化：ABB CI856K01 前面板不僅提供標準的9針D-Sub PROFIBUS接口，更集成了可軟件切換的總線終端電阻。工程師無需再尋找并安裝易丟失的9針插頭式終端電阻，直接在Control Builder M 的一鍵配置界面即可完成網段末端的電氣匹配，極大簡化了現場接線與排故流程。
冗余環網拓?fù)渲С?/span>：在高可用性場合，兩臺ABB CI856K01 可分別安裝于主備控制器中，通過冗余PROFIBUS介質耦合器，構建物理冗余的PROFIBUS DP網絡。當主通信路徑發生斷路或主模塊故障時，CI856K01 支持無縫冗余切換，從站設備完全無感知，杜絕單點故障導致產線停機的風險。
全局?jǐn)?shù)據時間戳：ABB CI856K01 具備分布式時鐘同步能力。當與支持PROFIBUS DP V2的智能從站配合時，可對來自變頻器、編碼器的快速過程信號打上1ms分辨率的事件時間戳，并通過SOE功能上傳至800xA操作站。這一特性在電網故障分析、高速軋機沖擊載荷捕捉等場景中具備極高的應用價值。
應用場景與實戰案例
案例：華東某大型汽車主機廠涂裝車間機運系統
該項目要求ABB AC 800M控制器同時驅動超過80臺丹佛斯FC302系列變頻器，用于控制滑橇輸送線的升降機與移行機。每臺變頻器均配置PROFIBUS DP通信選件。系統集成商選用ABB CI856K01 作為主站，單條總線掛接全部變頻器，總線速率設為1.5 Mbps。實測數據表明，CI856K01 完成全部80臺從站的周期性輪詢僅耗時18ms，遠低于工藝要求的50ms控制周期。投產三年來，未發生任何因ABB CI856K01 通信延遲導致的車身相撞事故。
案例：某跨國精細化工企業新建聚合物反應釜項目
該項目需將第三方供應商提供的西門子ET200SP遠程I/O站集成至ABB 800xA系統中。由于該ET200站為防爆本安型，必須采用PROFIBUS DP通信。用戶嘗試使用通用PROFIBUS網關，發現CPU周期性負荷飆升25%。更換為ABB CI856K01 后，通信任務完全由模塊本地處理，PM866 CPU的周期抖動從原來的±5ms降至±0.3ms。CI856K01 的硬件卸載能力在此案例中得到充分驗證。
案例：某海外油氣田長輸管線壓縮機站
該項目要求實現壓縮機振動探頭數據的精確時間記錄。通過ABB CI856K01 連接支持PROFIBUS DP V2的智能變送器，系統成功捕捉到轉子不平衡故障初期的微米級振動峰值，并精準標記了故障發生的時間戳，為后續的預測性維護提供了關鍵依據。
競品對比分析
在DCS/PLC系統的PROFIBUS DP主站領域，ABB CI856K01 的主要競爭對手為西門子CP 443-5 及霍尼韋爾CC-PFB801 模塊：
vs. 西門子CP 443-5：該模塊在S7-400系統中表現優異，但其通信處理完全依賴CPU的循環中斷組織。ABB CI856K01 采用獨立的通信處理器架構，將FDL層、FMS層及DP協議棧全部在模塊內部終結。在掛載同等數量從站的情況下，ABB CI856K01 對主CPU的負荷貢獻不足西門子方案的30%。
vs. 霍尼韋爾CC-PFB801：霍尼韋爾模塊同樣具備冗余能力，但在組態友好性上存在差距。CC-PFB801 需工程師手動計算GSD文件的輸入輸出偏移地址，并逐字寫入控制邏輯。ABB CI856K01 配合Control Builder M 實現了完全的符號化尋址，工程師直接使用類似Drive_1.StatusWord的變量名，而非PIW256的物理地址，顯著降低了后期維護的認知負擔。
vs. 第三方DP主站網關：此類產品通常采用串行通信或Modbus TCP與控制器交互，本質上是協議轉換器而非真正的主站。其數據刷新周期通常在50-100ms級別，無法滿足伺服定位、高速計數器等實時性要求。ABB CI856K01 通過CEX-Bus背板與CPU實現共享內存式交互，數據同步周期可短至1ms，這是網關類產品無法企及的性能鴻溝。
選型建議與關鍵注意事項
針對 ABB CI856K01 的選型、采購與運維，提出以下專家級建議：
確認控制器兼容性與固件等級：ABB CI856K01 僅適用于AC 800M 系列控制器，不支持Compact系列或早期S100 I/O。模塊固件需與Control Builder M 軟件版本及PM8xx CPU的固件版本保持三位一體匹配。建議在ABB Product Library 中核對最新的兼容性矩陣。
PROFIBUS拓?fù)湟?guī)劃：?jiǎn)螚l總線掛載從站數量建議預留20%的余量。若從站分散且距離較遠，應規劃RS-485中繼器進行網段擴展。注意ABB CI856K01 本身不提供總線供電，當使用有源終端電阻或中繼器時，需額外配置PROFIBUS專用電源。
GSD文件管理：務必從設備供應商處獲取經過認證的GSD文件，避免使用來歷不明的拷貝版本。錯誤的GSD可能導致CI856K01 無法正確識別從站I/O長度，引發總線故障。建議將所有GSD文件歸檔至Control Builder M 的中央存儲庫，并納入工程文檔版本管理。
備件策略：ABB CI856K01 作為專用通信處理器，生產周期受ABB產品生命周期管理嚴格管控。對于已進入“成熟期”后期的系統，建議關鍵產線配置冗余熱備方案，或至少儲備1-2塊同批次備件。存放超過2年的模塊，上電前建議通過CI856K01 的診斷接口執行一次完整的自檢程序。
警惕非正規渠道：ABB CI856K01 價值較高，是翻新及“以次充好”的重災區。正品模塊的序列號標簽應采用ABB特有的全息防偽技術，在不同角度下呈現色彩變幻。此外，模塊側面的CEX-Bus連接器應為通體鍍金，針腳排列整齊無損；翻新件常見金手指局部磨損或鍍層剝落。
布線規范：PROFIBUS DP電纜必須使用A型專用屏蔽雙絞線，阻抗150Ω。ABB CI856K01 的9針接口連接器推薦使用ABB原裝或菲尼克斯SUBCON-PLUS系列，確保屏蔽層360度低阻抗接地。嚴禁使用普通網線替代PROFIBUS電纜，這將導致信號反射、位錯誤率急劇上升。
綜上所述，ABB CI856K01 絕非一個簡單的通信網關。它是ABB控制系統擁抱開放標準、實現設備級互操作性的戰略節點，是連接高端DCS平臺與海量現場智能設備的橋梁。選擇正品ABB CI856K01，即是選擇了一條通往異構系統無縫集成的平坦大道。
