ABB RET670 1MRK004816-AC 產品概述

ABB RET670 是ABB Relion? 670系列產品線中的一款功能強大的變壓器保護IED（智能電子設備），完整型號 ABB RET670 1MRK004816-AC 不僅指明了產品系列，還通過備件號 1MRK004816-AC 精確鎖定了其硬件配置、功能版本和具體應用參數。作為專門為電力變壓器設計的綜合性保護和控制系統，ABB RET670 能夠為各種規模和應用場景的變壓器提供全面的主保護、后備保護、監測和控制功能，包括電力變壓器、電抗器、發電機-變壓器組以及廠用變壓器等。對于那些應用于高壓和超高壓變電站、發電廠以及工業電網的關鍵變壓器設備而言，ABB RET670 1MRK004816-AC 的可靠性、靈敏度和動作速度直接關系到整個電力系統的安全穩定運行。在變電站改造、系統擴容或備件更換時，準確找到匹配的 ABB RET670 1MRK004816-AC 【在此插入鏈接】是確保繼電保護系統完整性和選擇性的關鍵環節。

產品參數與規格

ABB RET670 1MRK004816-AC 的技術規格體現了ABB在電力系統保護和IED技術領域的領先地位：

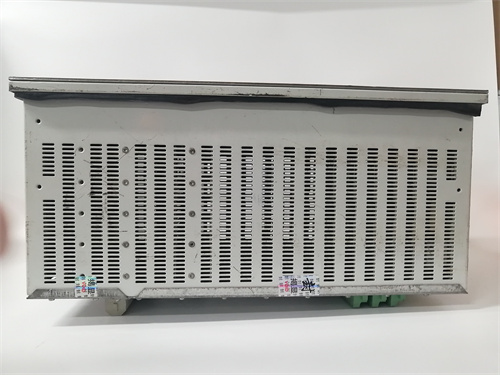

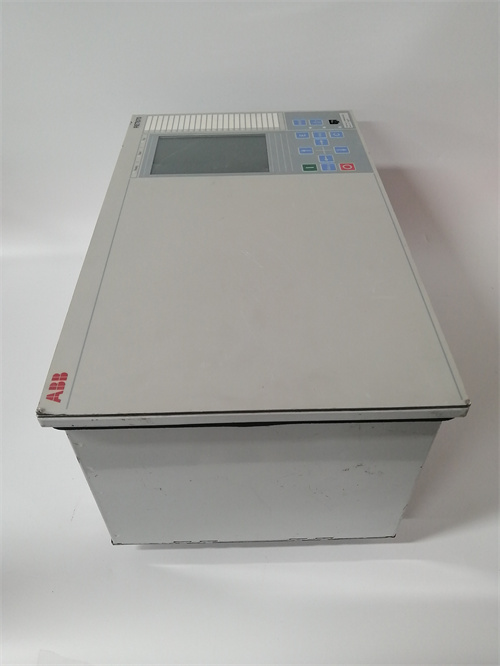

• 物理規格：采用ABB Relion 670系列標準的機箱設計，通常為6U或4U高度的歐規機箱，可安裝于標準19英寸機柜。其堅固的金屬機箱提供了優秀的電磁屏蔽和散熱性能，確保在變電站等強電磁干擾環境中穩定運行。機箱前面板配備高分辨率LCD顯示屏和多功能按鍵，用于本地監視、操作和參數設置。

• 電源要求：支持交直流雙路供電，通常為110-250V DC或100-240V AC，內部集成高性能開關電源模塊，確保在系統電壓波動時仍能穩定工作。

• 處理器與內存：內置高性能32位微處理器和大容量存儲器，用于運行復雜的保護算法、邏輯處理和事件記錄。配備高精度實時時鐘，確保所有事件和故障錄波數據的時間戳準確無誤。

• 保護功能特性：

  • 變壓器差動保護：提供高靈敏度的百分比制動差動保護，包括二次諧波制動和五次諧波制動，有效區分勵磁涌流和內部故障電流，防止保護誤動。

  • 后備保護：包括過流保護、零序過流保護、過負荷保護、過勵磁保護、方向保護、阻抗保護等全面的后備保護功能，為主保護提供冗余。

  • 斷路器失靈保護：當斷路器未能成功切除故障時，啟動斷路器失靈保護，跳開相鄰斷路器，確保故障被可靠隔離。

• 輸入輸出與通信：

  • 模擬量輸入：多路高精度電流和電壓輸入通道，用于采集CT和PT二次側信號。

  • 數字量輸入輸出：大量的開關量輸入和輸出通道，用于接收斷路器狀態、隔離開關位置等信號，并輸出跳閘、合閘、報警等指令。

  • 通信接口：前面板配備以太網口和RS-232串口，用于本地調試。背板可選配多種通信模塊，支持IEC 61850、IEC 60870-5-103、Modbus、DNP3等多種工業通信協議，實現與變電站自動化系統的無縫集成。

• 故障錄波與事件記錄：內置大容量故障錄波和事件記錄功能，能夠記錄故障前后的波形和系統事件，為故障分析和系統優化提供寶貴數據。

核心優勢與特點

1. 全面的變壓器保護方案：ABB RET670 1MRK004816-AC 集成了變壓器所需的所有保護功能，從主保護到完備的后備保護，能夠為各種類型的變壓器提供一站式保護解決方案。其先進的差動保護算法能夠可靠區分內部故障和勵磁涌流，避免保護誤動，同時確保內部故障時快速動作，最大限度減少設備損壞。

2. 高可靠性與冗余設計：作為Relion 670系列的成員，RET670 的設計遵循IEC 61850和IEC 60255等國際標準，適用于最嚴苛的電力系統環境。其硬件采用冗余設計理念，關鍵部件如電源模塊可配置雙重冗余，確保在任何單一故障情況下保護功能不喪失。ABB RET670 的可靠性已經在全球數萬個變電站中得到驗證。

3. 強大的通信與集成能力：該IED全面支持IEC 61850標準，包括GOOSE（通用面向對象變電站事件）和采樣值傳輸，能夠與其他IEC 61850兼容設備實現高速、可靠的對等通信，構建數字化變電站。其豐富的通信協議支持，使其能夠輕松接入各種老舊和新型的變電站自動化系統。在備件采購時，指定 ABB RET670 1MRK004816-AC 【在此插入鏈接】可以確保通信協議和接口與現有系統完全匹配。

4. 豐富的監測與診斷功能：RET670 不僅提供保護功能，還內置了豐富的變壓器狀態監測功能，如繞組溫度監測、油溫監測、有載調壓開關監測等。這些監測數據可以幫助運維人員提前發現變壓器的潛在隱患，實現預測性維護，延長設備壽命。其強大的故障錄波和事件記錄功能，為故障分析和系統優化提供了有力工具。

應用領域與實際案例

• 高壓/超高壓變電站：在220kV、500kV甚至更高電壓等級的變電站中，ABB RET670 1MRK004816-AC 被廣泛用于主變壓器的保護和控制。其高靈敏度和快速動作特性，能夠可靠切除變壓器內部各種類型的故障，保障電網的安全穩定運行。

• 發電廠：在火電廠、水電站、核電站以及新能源發電廠中，該IED用于發電機-變壓器組的保護，確保發電機組升壓變壓器的安全運行。其完備的保護功能能夠應對發電廠特殊的運行工況和要求。

• 工業電網：在石油化工、鋼鐵冶金、礦山等大型工業企業的變電站中，RET670 用于保護廠用變壓器和電抗器，保障連續生產過程的供電可靠性。

• 配電系統：在大型配電變電站中，該IED可用于保護重要的配電變壓器，提供全面的保護和監測功能，提高配電網的運行管理水平。對于此類關鍵電力設施，采用正品 ABB RET670 1MRK004816-AC 【在此插入鏈接】是確保供電可靠性和設備安全的基礎。

同類產品比較

在變壓器保護IED領域，ABB RET670 1MRK004816-AC 的主要競爭對手包括西門子（Siemens）的Siprotec 5系列7UT87變壓器保護裝置、通用電氣（GE）的Universal Relay系列T60變壓器保護繼電器以及施耐德電氣（Schneider Electric）的Easergy MiCOM P63x系列等。

• 與西門子7UT87相比：兩者都是變壓器保護領域的頂級產品。ABB RET670 的優勢在于其作為Relion 670系列的高端定位，在保護算法的成熟度、IEC 61850的全面支持以及ABB Ability數字化解決方案的集成方面表現出色。西門子7UT87則在Siprotec 5的統一平臺和工程工具方面具有優勢。

• 與GE T60相比：GE的T60同樣是一款功能強大的變壓器保護繼電器。RET670 的優勢在于其模塊化的硬件設計，允許用戶根據具體應用靈活配置I/O和通信接口，以及其在全球范圍內的廣泛裝機量和工程經驗積累。

• 與施耐德MiCOM P63x相比：施耐德的MiCOM系列在中壓和高壓保護領域擁有廣泛應用。ABB RET670 則定位于更高端的應用場景，特別是在超高壓、特高壓變壓器保護以及需要復雜保護邏輯和高速通信的數字化變電站中，其性能優勢更為明顯。在替換現有 ABB RET670 【在此插入鏈接】時，原廠備件是確保與原系統無縫兼容的最佳選擇。

選型建議與注意事項

1. 精確匹配系統與型號：在選型或采購 ABB RET670 1MRK004816-AC 前，務必從現有系統的圖紙或故障裝置上仔細核對完整的型號、備件號 1MRK004816-AC 以及可能的硬件版本和固件版本信息。不同的后綴或版本可能對應不同的保護功能、I/O配置或通信協議支持。確保所購裝置的軟硬件版本與現有系統完全兼容至關重要。請務必使用準確的型號【在此插入鏈接】進行查詢和確認。

2. 確認保護功能與定值要求：根據被保護變壓器的參數（額定容量、電壓等級、聯結組別、CT變比等）和保護配置要求，確認 RET670 的固件版本是否包含所需的全部保護功能，并準備好定值單，以便在安裝后進行參數設置。

3. 考慮通信接口與協議：明確需要接入的變電站自動化系統支持的通信協議和網絡接口類型（如IEC 61850 MMS、GOOSE、IEC 60870-5-103、Modbus等）。確保所購 RET670 的通信模塊和固件支持這些協議，并準備好相關網絡配置參數。

4. 通過正規渠道采購：繼電保護裝置是電力系統的核心安全設備，其質量和可靠性直接關系到電網和設備的安全。強烈建議通過ABB官方或其授權分銷商采購 ABB RET670 1MRK004816-AC【在此插入鏈接】，以獲得正品保證、完整的出廠測試報告、專業的技術支持以及可靠的售后質保服務。避免使用來源不明的二手或翻新裝置，以免因裝置誤動或拒動導致嚴重的電力事故。
