產品概述與介紹

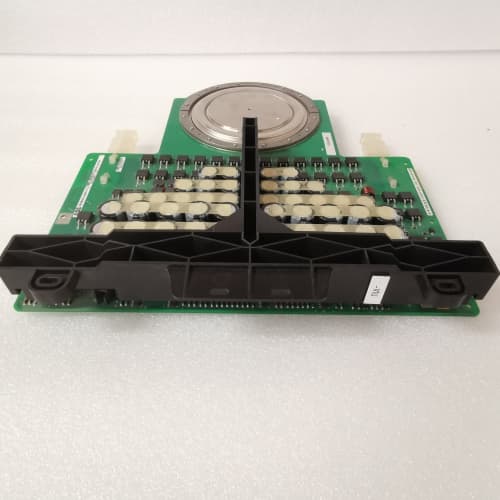

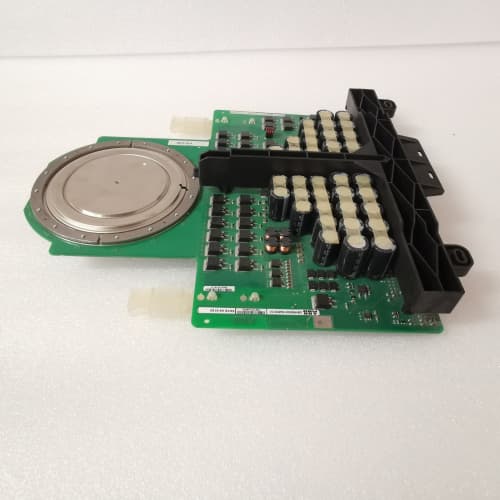

這一組型號 ABB 5SHX2645L0004 3BHL000389P0104 3BHB003154R0101 5SXE04-0150/GVC707AE01 代表了ABB高性能電力電子系統中的一套核心組件，很可能用于ACS 6000/ACS 5000系列中壓變頻驅動裝置，或UNITROL系列同步發電機勵磁系統。其中，5SHX2645L0004 很可能是一個大功率IGCT（集成門極換流晶閘管）模塊，是變頻器或勵磁系統的功率部分核心；而 3BHL000389P0104、3BHB003154R0101 和 5SXE04-0150/GVC707AE01 則很可能是與該功率模塊配套的控制板、門極驅動板或接口板。

ABB 5SHX2645L0004 作為功率模塊，負責將直流電轉換為交流電以驅動電機，或?qū)⒔涣麟娹D(zhuǎn)換為直流電。而配套的電子板卡則負責接收來自上層控制器的指令，生成精確的脈沖信號，并對功率模塊的狀態進行監測和保護。這一整套組件專為在嚴苛的工業環境（如鋼廠、礦山、油氣管道、發電站）中連續、可靠運行而設計，要求能夠承受高電壓、大電流、高溫、振動和電磁干擾。

技術參數

根據ABB大功率電力電子設備的典型特性，這一組部件可能具備以下特性：

• 設備類型：大功率電力電子系統核心組件套件，包括功率模塊和控制板卡。

• 系統兼容性：專為特定的ABB平臺設計，如 ACS 6000 中壓變頻器或 UNITROL 6800 勵磁系統。

• 主要部件：

  • 5SHX2645L0004：大功率 IGCT 模塊。它是系統的功率執行單元，直接承受高電壓、通過大電流。其參數包括：

    • 電壓等級：數千伏（如 4500V 或 5500V）。

    • 電流等級：數千安培。

    • 開關頻率：適合于中壓變頻器的典型開關頻率。

  • 3BHL000389P0104 / 3BHB003154R0101 / 5SXE04-0150/GVC707AE01：這些是配套的電子板卡，可能包括：

    • 門極驅動板：接收來自控制板的PWM脈沖，對其進行功率放大和隔離后，精確驅動 IGCT 的導通和關斷。

    • 控制接口板：連接主控制單元與功率單元，進行信號轉換和隔離。

    • 監測保護板：實時監測 IGCT 的電壓、電流、溫度等參數，并在異常時提供保護。

• 冷卻方式：通常采用水冷或強制風冷，以確保在高功率運行時的散熱。

• 安裝方式：安裝在變頻器或勵磁柜的功率單元中。

• 部件號：這一組部件號共同定義了該功率單元中從控制到功率執行的完整組件。

優勢與特點

這一整套ABB核心組件為高端電力電子系統提供了關鍵優勢：

• 高度集成的功率與控制解決方案：5SHX2645L0004 功率模塊與其專用的控制板卡 3BHL000389P0104、3BHB003154R0101 等完美匹配，確保了信號傳輸?shù)耐叫院屯暾?，?shí)現了對高功率的精確控制。

• 高可靠性與長壽命：采用最先進的功率半導體技術和工業級電子元件，經過嚴格篩選和老化測試，確保這一套件能夠在惡劣環境下為數萬小時連續運行提供保障。

• 優化的開關特性：ABB 的 IGCT 技術與其門極驅動電路深度結合，實現了低開關損耗和優異的動態性能，提高了整個系統的效率。

• 全面的保護功能：配套的控制板卡集成了對 IGCT 的過壓、過流、di/dt、dv/dt 以及過熱保護，有效防止功率模塊在故障條件下?lián)p壞。

• 與ABB系統無縫集成：作為原生組件，這套核心部件與ABB驅動或勵磁系統的其他部分（如主控單元、Crowbar保護單元、軟件）完美配合，確保了系統診斷的全面性和控制策略的精確執行。

主要行業應用案例

這一套ABB核心組件廣泛應用于需要超大功率傳動或精確勵磁控制的關鍵領域：

• 金屬與礦業：在大型軋鋼機、礦井提升機中，ACS 6000 變頻器驅動著數千千瓦的大功率電機。其中的 5SHX2645L0004 IGCT 模塊和配套板卡正是將電能精確轉換為機械能的核心，決定了軋制力的精確控制和提升系統的平穩運行。

• 油氣與能源：在天然氣長輸管線的壓縮機站，變頻驅動系統中的這一套核心組件負責精確調節壓縮機轉速，保障天然氣的穩定輸送。

• 發電與電網：在大型發電廠的勵磁系統（UNITROL）中，這一套件可能負責將勵磁電流精確地送入發電機轉子，以維持發電機端電壓穩定和電網的動態穩定性。

• 船舶與海工：在船舶電力推進系統中，這一套核心組件確保了主推進電機在各種海況下的可靠和精確控制。

與競爭對手的比較

在大功率IGCT和中壓變頻控制市場，ABB的主要競爭對手包括西門子（Siemens，如SINAMICS系列）和GE（如EX2100勵磁系統）。

• ABB 5SHX2645L0004 套件 vs. 西門子同類IGCT模塊及驅動：兩者都是為自家頂級驅動系統設計的高端組件。ABB 是其IGCT技術的原創者之一，其功率模塊與驅動板卡的協同設計在開關特性和可靠性方面具有獨特優勢。

• ABB 5SHX2645L0004 套件 vs. 基于IGBT的中壓變頻方案：對于某些電壓和功率等級，IGBT方案也是可行的。5SHX2645L0004 所代表的 IGCT 方案，在更高電壓和功率等級下，通常具有更低的損耗和更高的可靠性。

• 與通用功率模塊的比較：5SHX2645L0004 這類專用功率模塊，其性能、封裝和電氣參數是針對特定ABB系統優化設計的，無法與通用功率模塊互換。

選型建議與注意事項

1. 精確匹配：這一組部件號是相互關聯的。在更換或采購備件前，必須從現有設備的備件清單或模塊標簽上精確確認所有這些編號，并與系統版本、功率單元型號等信息進行核對，確保它們組成一個完整且匹配的套件。

2. 來源可靠：由于此類套件技術含量高，且對系統可靠性至關重要，建議從ABB或其授權的正規渠道采購原裝正品，避免使用未經測試的二手或假冒產品。

3. 專業安裝與調試：更換大功率IGCT模塊及其配套板卡，需要由受過ABB相關產品培訓、具備高壓電氣安全資質的專業工程師執行。安裝過程需要嚴格控制扭矩和清潔度，并可能需要進行特定的參數校正和功能測試。

4. 防靜電保護（ESD）：配套的控制板卡包含敏感的靜電敏感器件。在操作過程中，必須嚴格遵守靜電防護措施，例如佩戴接地腕帶、使用防靜電包裝等。

5. 保存記錄：對這一套核心組件的任何更換操作，都應在設備維護記錄中詳細記載，包括更換日期、操作人員、來源和新模塊的序列號等信息，以便于后期的故障追蹤和設備生命周期管理。
