產品簡介與概述

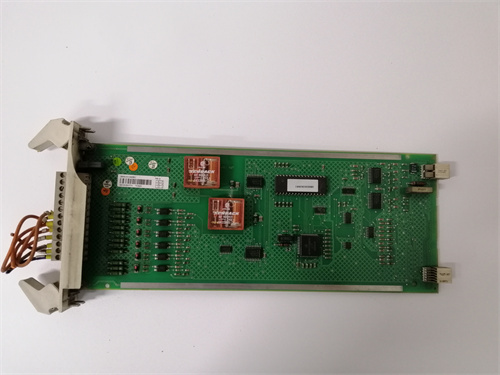

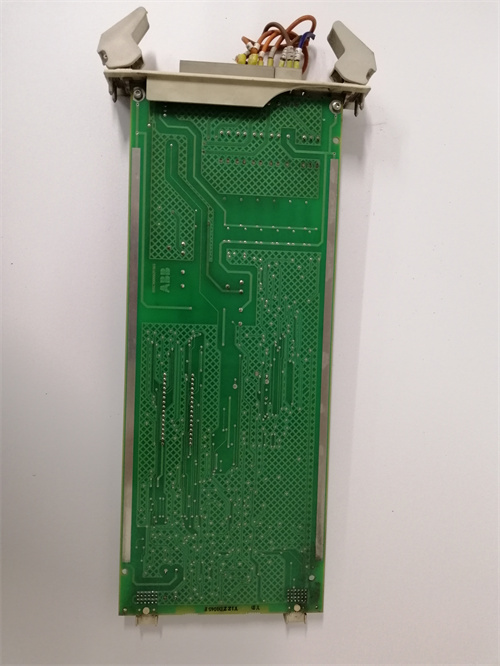

ABB TC520 3BSE001449R1 是一款由ABB公司生產的高性能通信接口模塊，屬于ABB Procontrol和Symphony系列控制系統的重要組成部分。該模塊作為控制系統與外部設備之間的通信橋梁，支持多種工業通信協議，實現數據交換和系統集成。ABB TC520 3BSE001449R1 采用先進的通信技術和可靠的硬件設計，確保在各種工業環境中實現穩定、高效的數據傳輸，為過程控制系統提供可靠的通信接口。

作為ABB過程控制系統的關鍵通信組件，ABB TC520 3BSE001449R1 體現了ABB在工業自動化和通信技術領域的專業技術與可靠品質。該模塊設計用于滿足各種工業應用對通信接口的嚴格要求，廣泛應用于電力、石油化工、冶金和造紙等過程工業領域。ABB TC520 3BSE001449R1 以其高可靠性和靈活的通信能力，成為ABB控制系統中不可或缺的通信接口組件。

技術參數

ABB TC520 3BSE001449R1 通信接口模塊專為工業控制應用優化設計，其主要技術參數如下：

• 產品類型： 通信接口模塊

• 兼容系統： ABB Procontrol和Symphony系列控制系統

• 通信協議： 支持多種工業通信協議

• 物理接口： RS-232、RS-485、RS-422等

• 數據傳輸速率： 可配置，最高支持115.2 kbps

• 通信距離： 取決于接口類型和波特率

• 隔離： 通信接口隔離，保障系統安全

• 診斷功能： 通信狀態監控、自診斷

• 指示燈： 前面板LED指示通信狀態和模塊狀態

• 工作電壓： 由系統背板供電

• 功耗： <5W（典型值）

• 工作溫度： 0°C至+55°C

• 存儲溫度： -40°C至+70°C

• 濕度： 5%至95%非冷凝

• 安裝方式： 安裝在Procontrol系統機架中

• 認證： CE，符合相關工業標準

ABB TC520 3BSE001449R1 為ABB控制系統提供可靠的通信接口能力。

優勢與特點

ABB TC520 3BSE001449R1 的主要優勢在于其靈活的通信能力、高可靠性和與Procontrol系統的無縫集成。

1. 靈活的通信接口： ABB TC520 3BSE001449R1 提供多種物理接口選項，包括RS-232、RS-485和RS-422，可連接各種外部設備，如操作員站、工程師站、打印機和其他控制系統。這種靈活性使ABB TC520 3BSE001449R1 能夠適應各種不同的通信需求，簡化了系統集成過程。

2. 可靠的通信性能： ABB TC520 3BSE001449R1 采用工業級元器件和優化的通信電路，確保在惡劣工業環境中實現穩定、可靠的數據傳輸。支持高達115.2 kbps的通信速率，滿足實時數據交換的要求。ABB TC520 3BSE001449R1 的通信性能保證了控制系統與外部設備之間的數據流暢傳輸。

3. 通信接口隔離： ABB TC520 3BSE001449R1 提供通信接口隔離，有效防止外部干擾影響控制系統的其他部分。這種隔離設計顯著增強了系統的魯棒性和可靠性，確保通信線路上的干擾不會傳播到控制系統中。

4. 通信狀態監控： ABB TC520 3BSE001449R1 前面板配備LED指示燈，可實時顯示通信接口的工作狀態。這些直觀的指示使維護人員能夠快速判斷通信狀態，及時發現和處理通信故障，大大簡化了故障排查過程。

5. 全面的診斷功能： ABB TC520 3BSE001449R1 具備完善的在線自診斷功能，能夠?qū)崟r監測通信接口狀態、檢測通信故障和異常。診斷信息通過系統總線報告給操作站，便于操作員及時發現和定位通信問題。ABB TC520 3BSE001449R1 的診斷能力大大簡化了通信網絡的維護工作。

6. 無縫Procontrol系統集成： ABB TC520 3BSE001449R1 作為ABB Procontrol系統的原生組件，與Procontrol控制器和工程軟件完美集成，配置簡單快捷，無需復雜的驅動程序或接口轉換。模塊通過ABB標準工程工具進行配置，提供一致的工程體驗。

7. 緊湊的模塊設計： ABB TC520 3BSE001449R1 采用緊湊的機械設計，占用空間小，便于安裝在控制機柜內。模塊直接插入Procontrol系統機架，無需額外布線，簡化了系統集成過程。

8. 成熟的現場驗證： ABB TC520 3BSE001449R1 在全球眾多工業應用中經過驗證，其可靠性和性能已通過長期現場運行證明。這一成熟的現場應用經驗為用戶提供了低風險的選擇。

應用領域與實際案例

ABB TC520 3BSE001449R1 廣泛應用于各類工業和基礎設施控制系統中，作為通信接口連接各種外部設備。

• 電力行業： 在火力發電廠和燃氣輪機控制系統中，ABB TC520 3BSE001449R1 用于連接操作員站、工程師站和打印機，實現人機交互和數據記錄。ABB TC520 3BSE001449R1 的可靠通信確保了運行人員對機組狀態的實時監控和操作。ABB TC520 3BSE001449R1 在電力行業的應用充分證明了其價值。

• 石油化工： 在煉油廠和化工廠中，ABB TC520 3BSE001449R1 用于連接上位監控系統和批次記錄設備，傳輸過程數據和報警信息。ABB TC520 3BSE001449R1 的穩定通信保證了生產數據的完整性和可追溯性。

• 水處理設施： 在市政水處理廠和泵站中，ABB TC520 3BSE001449R1 用于連接遠程I/O站和中央監控系統，實現分布式控制和集中管理。ABB TC520 3BSE001449R1 的通信距離能力適應了水處理廠分布廣泛的特點。

• 冶金行業： 在鋼鐵生產過程中，ABB TC520 3BSE001449R1 用于連接過程控制計算機和基礎自動化系統，傳輸工藝參數和生產指令。ABB TC520 3BSE001449R1 的快速響應滿足了冶金行業對實時控制的要求。

• 數據采集系統： 在各種工業數據采集應用中，ABB TC520 3BSE001449R1 用于連接智能儀表、分析儀器和記錄設備，實現數據的自動采集和處理。

• 系統集成： 在需要將ABB控制系統與其他廠商系統集成的應用中，ABB TC520 3BSE001449R1 作為通信網關，實現不同系統之間的數據交換。

競品對比

ABB TC520 3BSE001449R1 的主要競爭對手包括其他主流自動化廠商的通信接口模塊，如西門子的CP341通信處理器、施耐德電氣的Modbus通信模塊和通用電氣的通信接口模塊。

• 優勢： ABB TC520 3BSE001449R1 與ABB Procontrol系統的無縫集成是其最大優勢，確保了最佳的兼容性和性能表現。ABB在過程控制和通信技術領域的專業經驗體現在ABB TC520 3BSE001449R1 的設計中，其可靠性和性能經過大量工業應用的驗證。對于使用Procontrol系統的用戶，ABB TC520 3BSE001449R1 是維護和擴展系統通信能力的理想選擇。

• 劣勢： ABB TC520 3BSE001449R1 專為ABB Procontrol系統設計，不能直接用于其他品牌的系統。隨著通信技術的快速發展，ABB TC520 3BSE001449R1 的通信速率和功能可能不如現代工業以太網通信模塊先進。

選型建議與注意事項

在選擇和使用 ABB TC520 3BSE001449R1 時，請考慮以下幾點：

1. 系統兼容性確認： ABB TC520 3BSE001449R1 專為ABB Procontrol和Symphony系列控制系統設計。在選型前，請確認您的控制系統型號和版本與模塊兼容。

2. 通信需求評估： 根據您的應用需求，評估所需的通信接口類型、數量和通信協議，選擇適當?shù)?span style="font-weight: 600;">ABB TC520 3BSE001449R1 配置。

3. 通信距離考慮： RS-232、RS-485和RS-422通信距離不同。根據現場設備與控制系統之間的距離，選擇合適的接口類型和通信速率。

4. 接線規范： 遵循正確的通信接線規范，使用屏蔽電纜，確保正確接地，避免干擾影響通信質量。

5. 備件策略： 對于關鍵應用，建議庫存?zhèn)溆?span style="font-weight: 600;">ABB TC520 3BSE001449R1 模塊，以最小化通信故障時的停機時間。

6. 專業維護： ABB TC520 3BSE001449R1 的安裝和維護應由熟悉ABB系統的合格人員完成，確保系統安全和正確操作。

安全注意事項： ABB TC520 3BSE001449R1 作為控制系統的通信接口，其安裝和維護必須遵循相關安全規范：

• 所有安裝、配置和維護工作必須由經過培訓的合格人員完成

• 在安裝或更換模塊前，確保系統電源已斷開

• 注意ESD防護，在操作ABB TC520 3BSE001449R1 時采取適當?shù)姆漓o電措施

• 驗證所有通信接線正確牢固后再通電

• 在連接外部設備時，確保雙方通信參數匹配

• 遵循ABB官方文檔中的所有安全指導

• 定期檢查ABB TC520 3BSE001449R1 的狀態指示燈，及時發現并處理異常情況
