產品描述

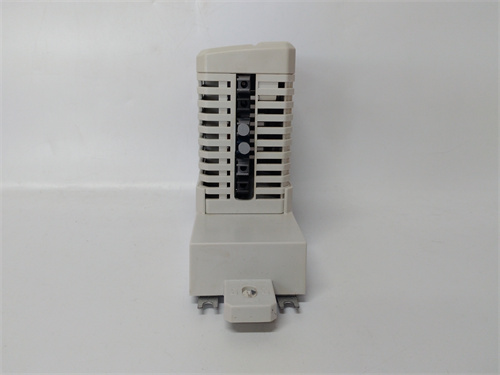

ABB CI858 是ABB Ability? System 800xA分布式控制系統（DCS）中一款核心的通信接口模塊，屬于AF100系列產品。該模塊專門設計用于實現AC 800M系列控制器與AF100現場總線網絡之間的無縫連接。AF100是一種基于RS-485的、高可靠性的現場總線協議，廣泛應用于過程工業中，用于連接各種現場設備、子控制系統和I/O站。ABB CI858 作為控制器與這一通信網絡的橋梁，負責處理復雜的總線協議轉換、數據交換和網絡管理任務，確?？刂茖优c現場層之間的數據流高效、穩定、可靠。其緊湊的模塊化設計使其能夠直接安裝在控制器基板上，無需額外的機架或電源，極大地簡化了系統架構。

產品參數

• 品牌：ABB

• 型號：[ABB CI858]（請?jiān)诖颂幉迦肽漠a(chǎn)品鏈接）

• 產品系列：AF100 通信接口

• 類型：現場總線主站通信模塊

• 支持的協議：AF100 (基于RS-485)

• 兼容控制器：AC 800M 系列控制器（如PM851/PM856/PM860等）

• 接口：1個 AF100 總線接口 (RJ-45連接器)

• 傳輸速率：1.5 Mbit/s

• 總線拓?fù)?/span>：總線型，支持分支線

• 最大站點數：每個AF100網段最多可連接 32 個從站設備

• 傳輸距離：最長 1300 米（取決于電纜類型和速率）

• 供電：由AC 800M控制器基板直接供電，無需外部電源

• 功耗：典型值 < 2W

• 防護等級：IP20 (適用于控制柜內安裝)

• 認證：CE, UL, CSA, GOST-R 等

優勢特點

1. 無縫集成：[ABB CI858] 專為AC 800M控制器設計，可直接插在控制器的基板上，與控制器形成物理和電氣上的無縫連接。在軟件層面，它通過ABB的Control Builder編程工具進行配置，其硬件和驅動被系統自動識別，用戶只需進行簡單的總線參數設置即可完成集成，極大簡化了工程組態工作。

2. 高可靠性：AF100總線技術以其在工業環境中的高可靠性而著稱。ABB CI858 繼承了這一優點，采用差分信號傳輸和可靠的電氣隔離設計，能夠有效抵御工業現場常見的電磁干擾，確保在長距離傳輸和惡劣環境中數據的完整性。這對于連續性生產過程至關重要的流程工業來說，是確保系統穩定運行的關鍵。

3. 長距離通信能力：憑借其1.5 Mbit/s的傳輸速率和最長可達1300米的傳輸距離，ABB CI858 使得控制室與分布在廣闊廠區的現場I/O站、驅動裝置或智能儀表之間的遠程通信變得簡單可靠。這大大減少了現場布線成本，特別適合大型聯合工廠、管線輸送和水利設施等應用。

4. 擴展能力強：一個AF100總線上最多可掛接32個從站設備，包括ABB的S800 I/O站、S100 I/O站、變頻器、以及支持AF100協議的第三方設備。通過使用ABB CI858，用戶可以根據工藝需求靈活擴展I/O點數和控制功能，而無需增加控制器或復雜的網絡設備。

5. 降低維護成本：模塊本身具備完善的自診斷功能，其狀態可以通過控制器或上位操作員站進行監控。當總線出現異常時，ABB CI858 能夠快速定位故障點（如短路、斷路、站點故障），并提供清晰的診斷信息，幫助維護人員迅速排查問題，有效縮短系統停機時間。

應用領域與應用案例

• 應用領域：

  • 石油天然氣：油田開采、長輸管線監控、煉油廠過程控制。

  • 化工行業：化工廠、石化裝置的分布式I/O采集與控制。

  • 電力行業：火電廠輔控系統（水處理、輸煤除灰）、燃?xì)廨啓C(jī)控制。

  • 冶金行業：高爐、軋鋼生產線輔助設備的監控。

  • 造紙行業：紙漿生產、造紙機過程控制。

• 應用案例：

  • 案例一：大型煉油廠分布式I/O改造
    在某煉油廠的焦化裝置改造項目中，主控制室距離現場裝置較遠。工程師選用了 [ABB CI858] 模塊作為AC 800M控制器的主站，通過AF100總線連接分布在裝置區的多個遠程S800 I/O站。ABB CI858 穩定可靠的長距離通信能力，確保了數百個溫度、壓力信號實時準確地傳輸至控制器，實現了對焦化塔的精準控制，大幅降低了布線成本和施工難度。

  • 案例二：長輸管道泵站監控系統
    在一條跨國原油管道的中間泵站，采用了基于AC 800M控制器和ABB CI858的監控系統。ABB CI858通過AF100總線連接各個泵單元的變頻器和壓力監測儀表。其強大的抗干擾能力保障了在強電磁環境下數據的準確無誤，確保了泵站能夠根據調度指令自動調節輸油壓力，實現了泵站無人化或少人化值守，提高了管道輸送的安全性。

競品對比

與市場上同類DCS通信模塊（如Siemens ET 200M的IM 153-2接口模塊在PROFIBUS-DP中的應用，或Emerson DeltaV的H1總線接口模塊）相比：

• 優勢：[ABB CI858] 作為ABB 800xA系統原生的AF100主站模塊，與AC 800M控制器的集成度最高，配置和使用最為便捷。AF100總線在長距離通信和抗干擾能力方面表現出色，尤其適合流程工業中大范圍、分布式的應用場景。與PROFIBUS-DP相比，AF100在極長距離應用中無需中繼器即可達到1300米。

• 劣勢：AF100總線主要應用于ABB系統中，生態相對封閉，對于希望集成大量非ABB、且不支持AF100協議的第三方設備，可能需要額外的網關或協議轉換器，增加了系統復雜性和成本。與開放的PROFIBUS-DP或PROFINET相比，其設備選擇范圍相對有限。

選型建議與注意事項

• 選型建議：

  1. 確認控制器兼容性：在訂購 [ABB CI858] 前，務必確認您的AC 800M控制器型號和固件版本是否支持該模塊。同時檢查控制器基板上是否有空閑的通信模塊插槽。

  2. 計算總線負載：根據連接在AF100總線上從站設備的數量和類型，估算總線負載率。確?？偩€上所有設備的通信數據量總和不超過ABB CI858和總線的處理能力，以保證通信的實時性。

  3. 規劃網絡拓?fù)?/span>：合理規劃AF100總線的布線路徑，遵循總線型拓?fù)湓瓌t，避免星型連接。計算好傳輸距離，如超過最大距離需考慮增加中繼器。

  4. 選擇合適電纜：必須使用符合ABB技術規范（如阻抗、電容等參數）的專用RS-485總線電纜，以保證通信質量和可靠性。

• 注意事項：

  • 安裝、接線和配置工作必須由經過ABB培訓的合格自動化工程師執行，并嚴格遵守安全規范。

  • ABB CI858 是靜電敏感設備，在操作前應采取適當?shù)姆漓o電措施。

  • 進行任何接線操作前，務必切斷相關控制器的電源。

  • AF100總線必須在兩端安裝終端電阻，以防止信號反射。終端電阻的連接方式請參考ABB官方手冊。

  • 布線時應將AF100總線電纜與動力電纜、變頻器輸出電纜等強干擾源保持安全距離（建議至少30厘米），并確保屏蔽層單端接地良好。

  • 為確保產品品質和享受原廠技術支持，請通過ABB官方授權的渠道商或合作伙伴采購正品ABB CI858。
