產品概述

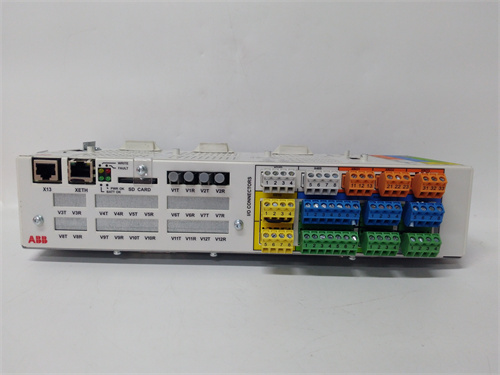

ABB BCU-02/3AUA0000110429J 是ABB工業傳動系統中一款關鍵的控制單元模塊，屬于ABB ACS880系列傳動產品的核心組件。作為傳動系統的"大腦"，ABB BCU-02/3AUA0000110429J 負責執行復雜的電機控制算法、處理I/O信號、管理通信協議以及實現安全保護功能。該型號是ABB新一代全能型傳動控制單元，專為滿足從單機控制到多傳動的各種應用需求而設計。ABB BCU-02/3AUA0000110429J 繼承了ABB在傳動領域數十年的技術積累，憑借其強大的處理能力和靈活的擴展性，在起重、礦山、冶金、船舶、造紙等重工業領域發揮著至關重要的作用。

核心參數

ABB BCU-02/3AUA0000110429J 的技術參數體現了其在高端傳動控制領域的專業定位：

• 產品類型： 傳動控制單元（BCU - Drive Control Unit）

• 適用平臺： 專為ABB ACS880系列多傳動和單傳動系統設計

• 處理器： 搭載高性能32位微處理器，確保高速、精確的實時控制

• 控制功能： 支持直接轉矩控制（DTC）、標量控制、矢量控制等多種先進控制模式

• I/O接口： 集成標準I/O包括：

  • 2路模擬量輸入（電流/電壓可選）

  • 2路模擬量輸出

  • 6路數字量輸入

  • 2路數字量輸出

  • 1路繼電器輸出

• 通信接口： 標配兩個RJ45以太網接口，支持PROFINET、EtherNet/IP、Modbus TCP等協議；可選現場總線適配器模塊

• 安全功能： 集成STO（安全轉矩取消）功能，符合EN 61800-5-2標準，無需外部安全繼電器

• 存儲容量： 內置閃存用于固件存儲，支持通過存儲卡（如FIO-11）進行參數備份和固件更新

• 電源要求： 24 V DC外部供電，功耗典型值約8W

• 工作環境： 設計工作溫度為-10°C至+55°C，防護等級為IP20

優勢特點

選擇原裝 ABB BCU-02/3AUA0000110429J，您將獲得以下核心競爭優勢：

1. 卓越的電機控制性能： ABB BCU-02/3AUA0000110429J 采用ABB專利的直接轉矩控制（DTC）技術，無需編碼器即可實現開環轉矩控制，轉矩階躍響應時間小于5ms，速度控制精度高達0.1%-0.5%。無論是起重機防搖控制、卷繞機的恒張力控制，還是試驗臺的高精度轉速控制，ABB BCU-02/3AUA0000110429J 都能完美勝任。

2. 模塊化與可擴展性： ABB BCU-02/3AUA0000110429J 采用靈活的模塊化設計，可以通過插入各種選件模塊來擴展功能：

   • 通過FIO系列I/O擴展模塊增加I/O點數

   • 通過FPTC模塊實現電機溫度保護

   • 通過FEN系列編碼器接口模塊接入各類轉速反饋設備

   • 通過FSCA系列現場總線適配器接入不同工業網絡
     這種靈活性使得 ABB BCU-02/3AUA0000110429J 能夠適應從小型單機到大型多傳動系統的各類應用需求。

3. 集成的安全功能： ABB BCU-02/3AUA0000110429J 內置了符合SIL3標準的STO（安全轉矩取消）功能，可以在緊急情況下安全切斷電機轉矩輸出，而無需依賴外部安全繼電器或接觸器。這不僅簡化了系統設計，降低了柜內空間占用，還提高了系統的整體安全性和可靠性。

4. 便捷的工程與調試： 通過ABB的Drive Composer工程軟件，工程師可以輕松完成對 ABB BCU-02/3AUA0000110429J 的參數設置、調試和診斷。軟件提供直觀的圖形化界面和示波器功能，可以實時監控和記錄傳動系統的運行狀態，大大縮短了調試時間和故障排查周期。

5. 高可靠性與長壽命： ABB BCU-02/3AUA0000110429J 采用工業級元器件和嚴格的制造工藝，具備強大的抗電磁干擾能力、寬溫工作范圍和優秀的抗振動性能。其無風扇設計減少了運動部件，進一步提高了長期運行的可靠性，降低了維護需求。

應用案例

ABB BCU-02/3AUA0000110429J 憑借其卓越性能，在各類高端傳動應用中發揮著關鍵作用：

• 港口起重機： 在集裝箱岸橋和輪胎吊中，ABB BCU-02/3AUA0000110429J 控制起升、俯仰和小車機構的電機，實現精確的速度控制和位置定位。其內置的防搖算法通過 ABB BCU-02/3AUA0000110429J 的快速運算，有效抑制吊具擺動，提高裝卸效率。

• 礦山皮帶輸送機： 在長達數公里的礦山皮帶輸送系統中，多臺 ABB BCU-02/3AUA0000110429J 控制單元協調工作，實現多臺電機的功率平衡和順序啟停。其強大的DTC控制確保皮帶在重載啟動和運行過程中的平穩性，避免物料灑落和設備損壞。

• 造紙生產線： 在造紙機的網部、壓榨部和烘干部，ABB BCU-02/3AUA0000110429J 控制多臺傳動電機，實現高精度的速度同步和張力控制，確保紙張質量和生產的連續性。其內置的安全功能為操作人員提供可靠保護。

• 船舶電力推進： 在海洋工程船和特種船舶的電力推進系統中，ABB BCU-02/3AUA0000110429J 控制主推進電機和側推電機，響應駕駛臺的指令，實現船舶的精確操控。其緊湊的尺寸和高可靠性適應了船舶機艙的嚴苛環境。

• 冶金軋機： 在鋼鐵行業的冷軋機和熱軋機中，ABB BCU-02/3AUA0000110429J 控制軋輥的主傳動電機和卷取機的張力控制電機，承受著頻繁的過載和劇烈的負荷變化，確保軋制過程的穩定和產品質量。

競品對比

在高端傳動控制單元市場中，ABB BCU-02/3AUA0000110429J 的主要競爭對手包括西門子的CU320-2系列控制單元和羅克韋爾的Kinetix 5700/5500系列控制模塊。

• 與西門子CU320-2相比： 西門子CU320-2是SINAMICS S120系列的控制核心，同樣支持多軸控制和豐富的功能模塊。ABB BCU-02/3AUA0000110429J 的優勢在于其原生集成的DTC控制技術，在需要快速轉矩響應的應用中（如起重機、試驗臺）表現更為出色。此外，ABB BCU-02/3AUA0000110429J 的I/O配置更為豐富，減少了對外部I/O模塊的需求。

• 與羅克韋爾Kinetix 5700相比： 羅克韋爾的Kinetix系列在集成運動控制和與Logix控制器的無縫集成方面具有優勢。ABB BCU-02/3AUA0000110429J 則在過程工業和重載傳動領域擁有更廣泛的應用經驗和安裝基數，特別是在礦山、船舶、造紙等行業的專用功能包（如起重、卷繞）更為成熟完善。

• 與丹佛斯FC-302控制單元相比： 丹佛斯的FC-302同樣功能強大，尤其在 HVAC和水處理領域占有率高。ABB BCU-02/3AUA0000110429J 作為ACS880系列的標準控制單元，在模塊化程度和擴展靈活性上更勝一籌，特別是在需要多傳動配置和復雜系統集成的應用中優勢明顯。

總體而言，ABB BCU-02/3AUA0000110429J 以其強大的DTC控制性能、靈活的模塊化設計和完善的安全功能，成為高端工業傳動領域的標桿產品。

選型建議

在選擇 ABB BCU-02/3AUA0000110429J 時，建議您從以下幾個方面進行細致考量：

1. 應用需求分析： 明確您的傳動應用類型（泵/風機、輸送、起重、卷繞等）和性能要求（速度精度、轉矩響應、過載能力等）。ABB BCU-02/3AUA0000110429J 適用于從標準應用到高動態響應的各類場合，但需要根據具體應用選擇合適的固件版本和應用宏。

2. 系統拓?fù)浣Y(jié)構： 確定您是構建單傳動系統還是多傳動系統。ABB BCU-02/3AUA0000110429J 在多傳動系統中通過DC/DC總線互聯，能夠?qū)崿F(xiàn)能量的共享和回饋，節能效果顯著。

3. I/O與功能擴展： 統計您需要接入的信號類型和數量。如果 ABB BCU-02/3AUA0000110429J 的標準I/O不足以滿足需求，可以選擇合適的FIO系列I/O擴展模塊。同時，根據是否需要編碼器反饋、電機溫度保護等功能，選擇相應的FEN、FPTC等選件模塊。

4. 通信協議匹配： 確認您需要接入的現場總線或工業以太網協議（PROFINET、EtherNet/IP、PROFIBUS DP、Modbus TCP等）。ABB BCU-02/3AUA0000110429J 標配以太網接口，如需其他協議可通過FSCA系列適配器擴展。

5. 環境與認證要求： 根據安裝環境的溫度、濕度、海拔以及是否需要船級社認證等要求，確認 ABB BCU-02/3AUA0000110429J 的適用性。對于惡劣環境，可能需要考慮增加防護措施或選擇帶涂層版本。

注意事項

在安裝和使用 ABB BCU-02/3AUA0000110429J 時，請務必注意以下關鍵事項：

• 安全斷電： 在安裝、拆卸或接線 ABB BCU-02/3AUA0000110429J 前，必須切斷主電源和控制電源，并等待至少5分鐘，確保內部電容放電完畢。傳動系統直流母線帶有危險電壓，操作時必須格外小心。

• ESD防護： ABB BCU-02/3AUA0000110429J 包含靜電敏感器件，操作人員必須佩戴防靜電手環，并確保工作臺面接地良好。拿取模塊時應手持邊緣，避免觸碰電路板上的元器件和連接插針。

• 接地與屏蔽： 嚴格按照ABB的安裝手冊進行系統接地。所有控制電纜和通信電纜應使用屏蔽電纜，并在控制器側單端可靠接地，以最大限度地抑制電磁干擾。

• 參數備份： 在調試完成后，務必通過Drive Composer軟件或FIO-11存儲卡將 ABB BCU-02/3AUA0000110429J 內的所有參數完整備份。將備份文件保存在安全的地方，以備模塊故障或需要更換時快速恢復。

• 散熱空間： 在控制柜內安裝 ABB BCU-02/3AUA0000110429J 時，確保上下左右留有足夠的散熱空間，避免與其他發熱元件緊貼安裝。保持良好的通風有助于延長模塊壽命。

• 固件更新： 關注ABB官方發布的固件更新信息。新固件可能修復已知問題、優化性能或增加新功能。但在升級前，務必在非生產環境或備用設備上進行充分測試，確認兼容性和穩定性。

• 安全功能驗證： 如果使用了 ABB BCU-02/3AUA0000110429J 內置的安全功能（如STO），必須在系統投入運行前進行完整的安全功能測試，驗證其動作的正確性和可靠性，并記錄測試結果備查。
