產品描述

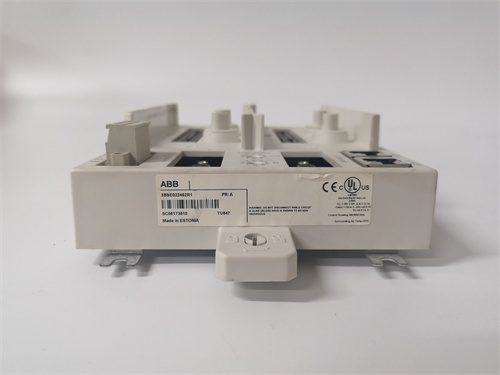

ABB TU841 3BSE020848R1 是一款高性能的終端單元，屬于 ABB（阿西亞·布朗·勃法瑞）旗下備受贊譽的 S800 I/O 系列分布式控制系統的重要組成部分。作為 ABB 800xA 控制系統中最廣泛應用的 I/O 平臺之一，S800 I/O 系列以其模塊化設計、高可靠性和靈活的配置能力而著稱。ABB TU841 是 S800 I/O 系列中的緊湊型終端單元，其完整訂貨號 3BSE020848R1 確保了其在 ABB 全球供應體系中的唯一性和可追溯性。該終端單元專門設計用于安裝 S800 I/O 系列的電子模塊（如模擬量輸入模塊、模擬量輸出模塊、數字量輸入模塊、數字量輸出模塊等），并提供現場接線端子，實現現場信號與控制系統的可靠連接。ABB TU841 3BSE020848R1 通常安裝在 DIN 導軌上，作為 S800 I/O 站的基礎組件，通過其背板總線為電子模塊提供通信和電源連接，同時通過其前端的可插拔接線端子，實現與現場傳感器和執行器的簡便接線。對于過程工業的自動化工程師、系統集成商和維護人員而言，ABB TU841 是構建 S800 I/O 分布式控制系統的基礎，其可靠性和靈活性直接關系到整個控制系統的性能和可維護性。

產品參數

了解 ABB TU841 3BSE020848R1 的技術規格對于正確設計和應用 S800 I/O 系統至關重要：

• 產品型號： ABB TU841

• 完整訂貨號： ABB TU841 3BSE020848R1

• 系列歸屬： ABB S800 I/O 系列

• 模塊類型： 緊湊型終端單元

• 安裝方式： DIN 導軌安裝

• 適用電子模塊： 可安裝 S800 I/O 系列的各種電子模塊，包括模擬量 I/O、數字量 I/O、溫度測量、頻率測量等模塊

• 模塊位置數量： 可安裝一個 S800 I/O 電子模塊

• 接線方式： 前端提供可插拔的接線端子，用于連接現場信號線

• 背板總線： 集成了 S800 I/O 背板總線，用于電子模塊之間的通信和電源分配

• 電源連接： 通過背板總線為電子模塊供電，需要連接外部 24 VDC 電源

• 通信連接： 通過背板總線與相鄰的 TU 或通信接口模塊連接，實現與上層控制系統的通信

• 防護等級： IP20，適用于安裝在控制柜內

• 工作溫度： 0°C 至 55°C，適用于工業控制柜環境

• 尺寸： 緊湊型設計，節省控制柜空間

• 認證： CE、UL、CSA 等多種國際認證

優勢特點

ABB TU841 3BSE020848R1 憑借其緊湊的設計和與 S800 I/O 系統的完美配合，在過程控制領域擁有顯著優勢：

• 緊湊靈活的模塊化設計： ABB TU841 采用緊湊型設計，每個終端單元僅占用很短的 DIN 導軌長度，可以安裝一個 S800 I/O 電子模塊。這種設計允許用戶根據實際 I/O 點的數量和類型，靈活組合不同的 TU 和電子模塊，構建最適合應用需求的 I/O 站。無論是只有幾個 I/O 點的小型遠程站，還是需要數百個 I/O 點的大型控制站，都可以通過組合 ABB TU841 和其他 S800 I/O 組件輕松實現。

• 簡化現場接線： ABB TU841 3BSE020848R1 前端配置的可插拔接線端子，是現場接線的巨大便利。安裝和維護人員可以在無需拆卸電子模塊的情況下，預先完成現場信號的接線工作。當需要更換電子模塊時，也無需重新接線，只需拔下舊模塊，插上新模塊即可。這種設計大大簡化了安裝過程，減少了停機時間，提高了系統的可維護性。

• 可靠的電氣連接： ABB TU841 的背板總線為電子模塊提供了可靠的電源和通信連接。其精密的連接器設計確保了即使在振動環境下，也能保持穩定的電氣接觸。這種可靠性對于工業環境中的長期連續運行至關重要。

• 清晰的信號標識： 每個 ABB TU841 終端單元上的接線端子都有清晰的編號標識，與電子模塊的通道一一對應。同時，TU 上還提供了標簽位置，可以標記每個通道的信號名稱或位號。這種清晰的標識大大簡化了接線和故障排查工作，避免了因接線錯誤導致的設備故障。

• 與 S800 I/O 電子模塊的無縫集成： ABB TU841 作為 S800 I/O 系列的基礎組件，與各種 S800 I/O 電子模塊實現了完美的機械和電氣集成。無論是模擬量輸入模塊 ABB 3BSE020848R1 對應的電子模塊，還是數字量輸出模塊，都可以輕松地安裝到 ABB TU841 上，并通過背板總線與相鄰模塊和通信接口模塊通信。

• 高可靠性設計： ABB TU841 3BSE020848R1 采用工業級材料和嚴格的制造工藝，能夠耐受工業環境中的溫度變化、振動和電磁干擾。其堅固的機械結構和可靠的電氣連接確保了在各種惡劣環境下的長期穩定運行。

應用案例

ABB TU841 3BSE020848R1 廣泛應用于需要分布式 I/O 的各種工業自動化和過程控制領域：

• 化工廠分布式控制系統： 在大型化工廠中，生產過程分布在廣闊的區域。ABB TU841 被安裝在現場的各種 I/O 柜中，配合相應的電子模塊（如模擬量輸入模塊采集壓力、溫度、流量變送器信號；數字量輸入模塊采集泵狀態、閥位反饋信號；數字量輸出模塊控制電磁閥、指示燈等），構建分布式的 S800 I/O 站。這些 I/O 站通過 PROFIBUS DP 或光纖網絡與中央控制室的 AC 800M 控制器通信，實現對全廠工藝過程的集中監控。

• 電廠輔機控制系統： 在火力發電廠中，鍋爐、汽輪機和發電機以外的輔機系統（如輸煤系統、除灰系統、水處理系統）通常分布在廠區的各個角落。ABB TU841 被用于構建這些輔機系統的遠程 I/O 站，采集各種設備的運行狀態和工藝參數，并通過現場總線與輔網控制系統通信，實現輔機系統的集中控制和優化運行。

• 水處理廠遠程站： 在自來水廠和污水處理廠，工藝流程沿水流方向線性分布，從進水口、預處理、生化反應、沉淀、過濾到出水口，各個工藝段相距較遠。ABB TU841 被安裝在各工藝段的現場控制柜中，配合相應的 I/O 模塊，采集本地的水位、流量、壓力、水質等信號，并控制本地的泵、閥門和鼓風機。這些遠程 I/O 站通過光纖環網與中央控制室通信，實現全廠的集中監控和自動化運行。

• 石油天然氣計量站： 在石油和天然氣的計量站和閥室中，需要采集流量、壓力、溫度等參數，并控制閥門。ABB TU841 被用于構建這些無人值守站點的遠程 I/O 單元，通過 RTU 或直接通過通信網絡與調度中心通信，實現遠程監視和控制。

• 制藥廠批次控制系統： 在制藥廠的原料藥和制劑生產車間，ABB TU841 被用于構建批次控制系統的 I/O 站，采集反應釜的溫度、壓力、pH 值等信號，控制加料閥、攪拌電機和加熱/冷卻系統，實現精確的批次過程控制。

競品對比

與其他主流 DCS 和 PLC 廠商的 I/O 終端單元（如西門子的 ET 200M 有源背板模塊、羅克韋爾的 Flex I/O 終端底座、施耐德的 Advantys STB 基礎模塊、霍尼韋爾的 I/O 終端單元）相比，ABB TU841 3BSE020848R1 展現出其獨特的定位和優勢：

• S800 I/O 系統的廣泛接受度： ABB 的 S800 I/O 系列是全球范圍內應用最廣泛的分布式 I/O 平臺之一。ABB TU841 作為該系列的緊湊型終端單元，受益于這一廣泛接受度，被全球各地的工程公司、設計院和最終用戶所熟知和采用。

• 與 ABB 800xA 系統的原生集成： ABB TU841 與 ABB 800xA 控制系統實現了完美的集成。在 800xA 的工程環境中，用戶可以方便地對安裝在 TU841 上的各種電子模塊進行配置和診斷。這種原生的集成性確保了從現場信號到控制器再到人機界面的整個信號鏈的一致性和可靠性。

• 模塊化與靈活性的完美平衡： ABB TU841 的緊湊設計使得 I/O 配置具有極高的靈活性。用戶可以精確地根據 I/O 點的類型和數量組合 TU 和電子模塊，既避免了 I/O 點的浪費，又保證了系統的可擴展性。這種模塊化與靈活性的平衡是許多競爭對手難以企及的。

• 成熟的技術與長期可靠性： ABB 的 S800 I/O 系列已經過二十多年的市場考驗，其可靠性和穩定性已經過全球無數工業應用的驗證。ABB TU841 3BSE020848R1 作為該系列的經典產品，繼承了這一成熟的技術平臺，為用戶提供了值得信賴的長期可靠性。

選型建議與注意事項

在涉及 ABB TU841 3BSE020848R1 的選型、安裝或維護工作時，請務必留意以下幾點：

1. 完整訂貨號核對： 在訂購備件時，務必使用完整的訂貨號 ABB TU841 3BSE020848R1 進行核對，確保獲得準確的產品。TU841 可能有不同的版本，如不同的接線端子類型（螺絲端子或彈簧端子），必須與您現有系統或項目需求完全匹配。

2. 電子模塊兼容性確認： ABB TU841 設計用于安裝 S800 I/O 系列的標準電子模塊。在選型時，務必確認您計劃使用的電子模塊（如模擬量輸入模塊、數字量輸出模塊等）與 TU841 完全兼容。

3. DIN 導軌安裝： ABB TU841 采用 DIN 導軌安裝，應使用符合 EN 50022 標準的 35 mm 導軌。確保導軌安裝牢固，有足夠的承載能力。

4. 電源連接： ABB TU841 本身不提供電源轉換功能，需要為其提供外部 24 VDC 電源。在安裝時，需要按照接線圖正確連接電源線，并確保電源容量足以支持所有安裝在其上的電子模塊的功耗。

5. 通信連接： 在構建 S800 I/O 站時，需要通過背板總線連接相鄰的 TU 和通信接口模塊。確保所有模塊正確并緊密地連接在一起，背板總線連接器完好無損。

6. 接線端子操作： ABB TU841 的接線端子是可插拔的，在接線時，應將端子從底座上拔下，完成接線后再插回。這樣可以避免在狹小空間內操作，提高接線效率和可靠性。在插拔端子時，應確保模塊電源已斷開或采取必要的安全措施。

7. 標簽標識： 建議在每個 TU841 的標簽位置上清晰標識每個通道的 I/O 信號名稱或位號。這對于現場維護和故障排查非常有益，可以大大減少誤操作的可能性。
