1. 產品概述

2. 產品參數

2.1 核心通信規格

• 背板通信速率：100Mbps（3500 系統專用背板總線）
• 主機通信接口：2×RS-485（冗余）、1× 以太網口（可選，支持 TCP/IP）
• 數據傳輸延遲：≤1ms（模塊間數據交互）
• 最大接入模塊數：支持 3500 機架內最多 14 個監測模塊接入
• 冗余通信切換：主備鏈路切換時間≤500ms

2.2 電氣與系統參數

• 工作電源：由 3500 系統電源模塊供電（24V DC），功耗≤5W
• 配置管理：支持通過 3500 System Software 進行在線配置、參數下載與狀態監控
• 診斷功能：實時監測背板通信狀態、模塊在線狀態、電源狀態，支持故障報警輸出
• 指示燈：電源燈、通信狀態燈（主 / 備）、模塊故障燈、系統正常燈
• 協議支持：3500 系統專用通信協議、Modbus RTU（主機通信）

2.3 環境與機械參數

• 工作溫度：-20℃~+60℃，存儲溫度：-40℃~+85℃
• 相對濕度：5%~95%（無冷凝，40℃）
• 振動抗性：5-500Hz，2g（X/Y/Z 三軸，符合 IEC 60068-2-6）
• 沖擊抗性：30g（11ms 半正弦波，符合 IEC 60068-2-27）
• 安裝方式：3500 系統機架專用插槽（必須安裝于機架首個插槽），支持熱插拔

2.4 認證與兼容性

• 認證資質：CE、UL/cUL、ATEX Zone 2 防爆認證、RoHS 合規
• 兼容系統：BENTLY 3500 v4.0~v6.0 機械保護系統，支持雙機架冗余配置
• 冗余特性：支持 1:1 熱備冗余（主備 FIM 自動切換）
• 平均無故障時間（MTBF）：≥250,000 小時（基于 Telcordia 標準）

3. 優勢與特性

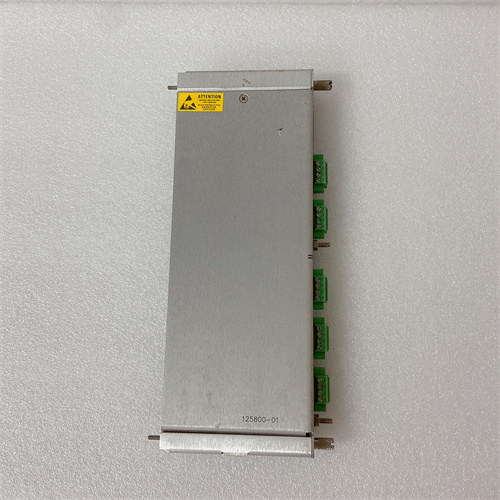

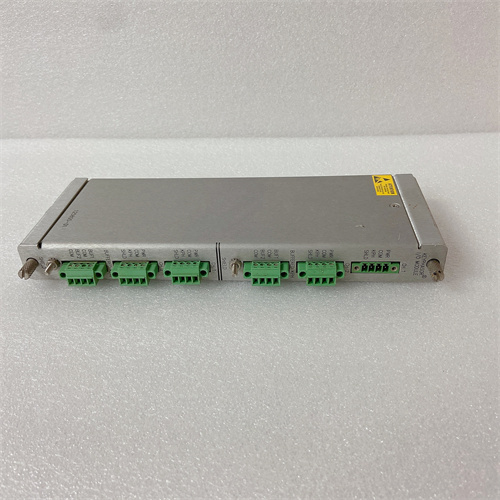

1. 系統中樞核心：BENTLY 125800-01 作為 3500 系統的框架接口模塊，統一管理機架內所有監測模塊的通信與數據交互，確保振動、位移、超速等關鍵數據的實時同步與指令快速執行，是系統穩定運行的核心保障。
2. 冗余通信設計：配備雙 RS-485 主機通信鏈路 + 支持雙 FIM 熱備冗余，單鏈路或單模塊故障時無縫切換，杜絕通信中斷風險，滿足關鍵設備保護系統 “7×24 小時” 不間斷運行需求。
3. 全面診斷監測：實時監測模塊在線狀態、通信鏈路狀態、電源狀態，通過指示燈與軟件報警快速定位故障點，配合熱插拔功能，大幅縮短故障排查與恢復時間。
4. 惡劣環境適應：-20℃~+60℃寬溫工作范圍、工業級電磁兼容設計，可穩定運行于電廠汽輪機旁、石化廠防爆區域等惡劣環境，抗干擾、抗粉塵能力強，適應復雜工業工況。
5. 便捷配置管理：支持通過 3500 System Software 實現遠程在線配置、參數修改與固件升級，無需現場拆機操作，降低運維難度與成本，提升系統管理效率。

4. 應用領域與案例

4.1 應用領域

• 電力行業：火電廠汽輪發電機組 3500 保護系統、燃?xì)廨啓C(jī)電站旋轉設備監測系統、水電站水輪機組保護系統
• 石化行業：煉油廠離心式壓縮機保護系統、化工園區泵組振動監測系統、LNG 接收站壓縮機保護系統
• 冶金行業：高爐鼓風風機保護系統、軋鋼機主電機振動監測系統、煉鋼轉爐配套設備保護系統
• 軌道交通：機車牽引電機保護系統、軌道供電系統旋轉設備監測系統

4.2 典型案例

1. 火電廠汽輪機組應用：某華北百萬千瓦級火電廠在 3500 振動保護系統中部署雙BENTLY 125800-01 熱備冗余配置，協調 8 個監測模塊的數據傳輸，在一次主 FIM 模塊故障時，系統自動切換至備用 FIM，數據傳輸無中斷，成功保障汽輪機超速保護功能正常運行，避免機組非計劃停機。
2. 石化廠壓縮機應用：某中石化煉化廠在離心式壓縮機 3500 保護系統中使用BENTLY 125800-01，其 ATEX 防爆認證適配廠區 1 區危險環境，雙 RS-485 通信鏈路確保與中控室主機的穩定連接，實時傳輸壓縮機振動、位移數據，運維人員通過軟件遠程監控系統狀態，故障響應時間縮短 60%。
3. 冶金廠風機應用：某鋼鐵企業高爐鼓風風機 3500 保護系統采用BENTLY 125800-01，寬溫設計適應高爐旁高溫（最高 55℃）環境，實時監測風機振動模塊與超速模塊的工作狀態，通過故障診斷功能提前預警模塊通信異常，避免因模塊離線導致的保護失效，風機運行可靠性提升 30%。

5. 競品對比

6. 選型建議與注意事項

6.1 選型建議

1. 系統匹配：BENTLY 3500 v4.0 及以上版本系統必須配置BENTLY 125800-01，關鍵設備保護系統（如汽輪機、壓縮機）建議采用雙 FIM 熱備冗余配置；普通設備監測系統可單 FIM 配置。
2. 場景適配：防爆區域（如石化廠 Zone 2）必須選用BENTLY 125800-01（ATEX 認證）；高溫、高干擾環境優先選擇本特利原廠模塊，其環境適應性更優。
3. 功能需求：需以太網通信功能的場景，選擇帶以太網擴展的BENTLY 125800-01 配置，支持 TCP/IP 協議對接上位機。

6.2 注意事項

1. 安裝規范：必須安裝于 3500 機架首個專用插槽，確保背板總線連接牢固；冗余配置時，主備 FIM 需接入同一機架，通過 3500 軟件啟用冗余功能。
2. 通信配置：RS-485 通信鏈路需采用屏蔽雙絞線，屏蔽層單端接地（主機端），與動力電纜間距≥30cm，防止電磁干擾；以太網通信需配置正確的 IP 地址與子網掩碼。
3. 故障處理：出現通信故障時，先檢查鏈路連接與 FIM 指示燈狀態，熱插拔更換 FIM 模塊時需佩戴防靜電手環，更換后通過軟件重新下載系統配置。
4. 維護管理：定期（每季度）通過 3500 System Software 檢查 FIM 狀態與通信鏈路質量，備份系統配置文件，避免配置丟失；固件升級需在系統停機時進行，確保升級后兼容性。
