產品概述

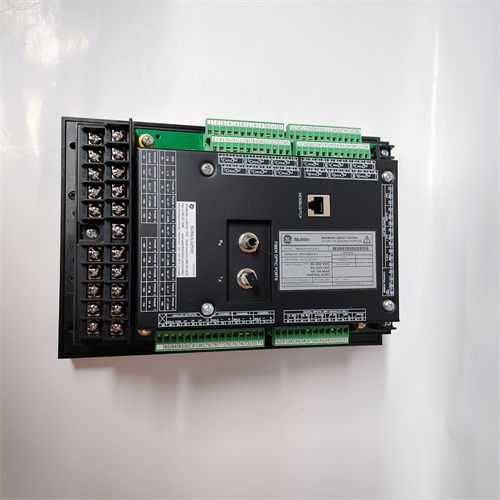

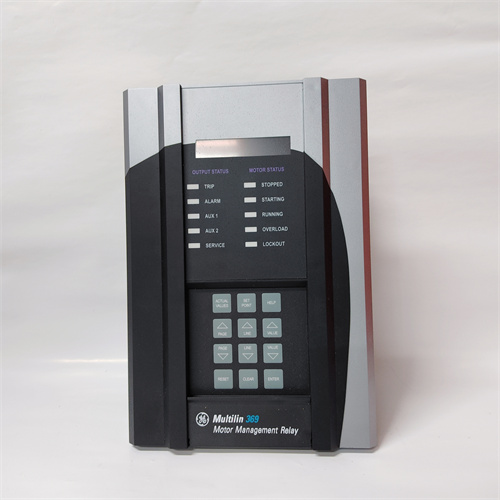

GE 369-H1-R-M-F-E-H-E 是美國通用電氣（GE，現已并入艾默生集團）旗下Multilin系列中一款高度集成的電機管理繼電器（Motor Management Relay， MMR）。該產品是用于保護、監控和控制中高壓三相感應電機或同步電機的智能電子設備（IED）。其復雜的后綴代碼（H1-R-M-F-E-H-E）代表了用戶根據應用需求進行的一系列特定功能選配，涵蓋了硬件配置、輸入輸出類型、通信協議和電源選項等。GE 369-H1-R-M-F-E-H-E 集成了先進的保護功能、全面的監測診斷、電能計量及控制邏輯于一體，不僅防止電機因電氣故障（如過載、堵轉、不平衡、接地故障等）而損壞，還能優化電機運行并實現預測性維護。對于石油、天然氣、礦業、水處理及電力等行業中擁有大量關鍵電機的用戶而言，選擇 GE 369-H1-R-M-F-E-H-E 意味著為其重要資產配備了頂級的“全職醫生”和“智能管家”。

產品參數

• 品牌與型號： GE 369-H1-R-M-F-E-H-E

• 產品系列： GE Multilin 369 系列電機管理繼電器。

• 設備類型： 智能電機保護、控制與監測繼電器。

• 核心電氣參數（取決于具體選配）：

  • 電流輸入： 支持來自電流互感器（CT）的二次側電流，覆蓋廣泛的電機額定電流范圍。

  • 電壓輸入： 可選配電壓輸入，用于實現功率、功率因數、電能計量及更精確的保護（如失壓、逆功率）。

  • 電源供應： 后綴中的“-E”通常表示寬范圍交流/直流電源輸入（例如 20-240 V AC/DC）。

• 關鍵功能（由后綴定義）：

  • 保護功能： 熱過載保護（基于I2t曲線）、堵轉保護、不平衡/缺相保護、接地故障保護、啟動超時、多次啟動限制、欠載保護等。

  • 監測與計量： 實時顯示三相電流、電壓、功率、功率因數、電能、熱容量使用百分比、運行時間等。

  • 控制功能： 集成可編程邏輯，可用于直接控制接觸器或斷路器，實現啟停、順序控制及與外部設備的聯鎖。

  • 輸入/輸出（I/O）： 后綴中的“-H1”等表示特定數量的數字量輸入（用于狀態、啟停命令）和繼電器/晶體管輸出（用于跳閘、報警、控制）。

  • 通信接口： 后綴中的“-R”等表示標配或選配的通信模塊，支持Modbus RTU（RS-485）、以太網（Modbus TCP/IP）、Profibus DP、DeviceNet等主流工業協議。

優勢與特點

1. 全面且可定制的電機保護方案： GE 369-H1-R-M-F-E-H-E 的核心優勢在于其全面且參數可靈活設置的保護功能。用戶可以根據電機的具體銘牌參數（FLA、服務系數、熱時間常數）和負載特性，精確整定各項保護閾值和曲線，實現“量體裁衣”式的精準保護，最大限度防止誤動和拒動。

2. 先進的診斷與預測性維護能力： 該繼電器不僅僅是保護設備，更是強大的監測工具。它持續記錄電機運行數據、事件順序（SOE）和趨勢信息。通過分析熱容量、不平衡度、啟動次數等數據，維護人員可以提前發現潛在的機械或電氣問題（如軸承磨損、對中不良、絕緣老化），從而安排計劃性維護，避免意外停機。

3. 集成控制與簡化系統架構： 內置的可編程邏輯控制功能，允許 369-H1-R-M-F-E-H-E 執行簡單的啟停順序、互鎖和本地自動控制，減少對外部PLC或控制器的依賴，簡化了控制柜設計和接線，降低了系統復雜性和成本。

4. 強大的通信與系統集成： 通過選配的通信模塊，該繼電器可以無縫集成到工廠的DCS、SCADA或資產管理系統（EAM）中。實現遠程監控、參數整定、批量配置和數據采集，是構建智能化電機控制中心（MCC）和工業物聯網（IIoT）的關鍵節點。

5. 堅固的設計與全球適用性： 采用工業級設計，抗電磁干擾能力強，適應惡劣的電氣和環境條件。寬范圍電源輸入使其能適應全球不同的電網標準，安裝靈活。

應用領域與案例

GE 369-H1-R-M-F-E-H-E 廣泛應用于任何使用中型到大型三相電機的關鍵工業領域。

• 案例一：石油天然氣管道主輸油泵

  • 應用： 保護和控制驅動離心泵的大功率高壓電機。

  • 角色： 提供針對泵負載特性（如高啟動轉矩）優化的過載和堵轉保護，監測軸承溫度（通過模擬量輸入），并通過接地故障保護確保在易燃環境中的安全。其通信功能將泵效和狀態數據上傳至管線SCADA系統。

• 案例二：大型礦山通風機或排水泵

  • 應用： 保護礦井下的關鍵大功率風機和水泵電機。

  • 角色： GE 369-H1-R-M-F-E-H-E 承受振動環境，提供可靠的保護。其不平衡保護能靈敏檢測電源或繞組問題，啟動超時保護能識別機械卡阻。通過通信實現地面遠程監控，減少人員下井風險。

• 案例三：化工行業大型循環水泵或攪拌機

  • 應用： 保護連續生產過程中的關鍵設備電機。

  • 角色： 除了標準保護，其可編程邏輯可用于實現與工藝閥門、流量計的外部聯鎖。通過監測運行電流和功率趨勢，輔助判斷泵的葉輪磨損或管路堵塞情況。

與競品對比

與西門子（Siemens）SIPROTEC 7SK80、施耐德電氣（Schneider Electric）Sepam系列或ABB (ABB) REM6xx系列電機保護繼電器相比，GE 369-H1-R-M-F-E-H-E 的優勢在于：

• 在北美及全球油氣等重工業市場的傳統優勢與高認可度： GE Multilin系列在該領域歷史悠久，裝機量大，其可靠性和功能深度得到了廣泛驗證。

• 功能配置的高度模塊化與靈活性： 通過后綴代碼的詳細選配，用戶可以獲得一個非常貼近需求的“定制化”產品，避免了為不需要的功能買單，也減少了外部附加模塊。

• 強大的本地顯示與控制能力： 通常配備較大的背光液晶顯示屏和直觀的菜單導航，便于現場操作和故障排查。集成的控制邏輯也減少了對外部硬件的依賴。

選型建議與注意事項

1. 精確解讀型號后綴與功能需求匹配： 這是選型成功的關鍵。 必須理解“H1-R-M-F-E-H-E”中每個后綴字母代表的準確含義（如I/O數量、通信類型、電源等），并與您的應用需求逐一核對。建議使用GE官方選型手冊或在線選型工具。

2. 詳細采集電機與負載參數： 準備電機的完整銘牌數據（額定電壓、電流、功率、轉速、服務系數等）以及負載特性（如離心式、恒轉矩、高啟動慣性等），以便正確設置保護參數。

3. 正確配置電流互感器（CT）： 根據電機額定電流選擇合適的CT變比，確保CT的精度和容量滿足繼電器要求，并確保CT二次側接線正確、牢固，一點接地。

4. 重視通信規劃與配置： 如果使用通信功能，需提前規劃網絡拓?fù)洹f(xié)議、站地址等。配置時需要專用的軟件（如GE EnerVista）和相應的通信電纜。

5. 通過授權渠道采購與服務： 建議通過GE（現艾默生）的授權電力產品分銷商或服務商采購，以確保獲得正品、完整的技術文檔、軟件支持和保修。仿冒品風險極高。詳情請參考 GE 369-H1-R-M-F-E-H-E。

6. 專業調試、測試與定期維護： 安裝后必須由專業人員進行參數整定和功能測試，包括模擬過載、短路等保護動作驗證。定期檢查設備狀態，備份配置參數。對于關鍵電機，建議配置冗余通信或考慮其“硬接線”保護回路的絕對可靠性。
