產品描述

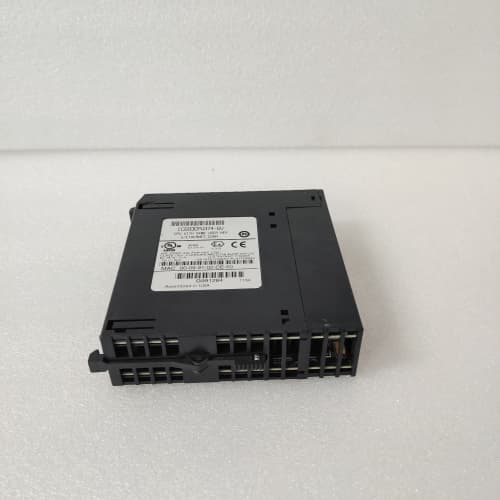

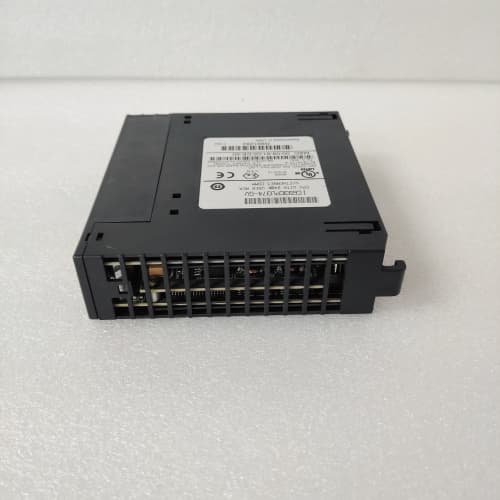

GE IC693APU301 是美國通用電氣（GE）公司為其Series 90-30系列可編程邏輯控制器（PLC）設計的一款輔助電源單元模塊。該模塊并非用于處理邏輯或信號，而是為90-30 PLC系統提供額外的、隔離的直流電源輸出，以支持擴展機架、遠程I/O或外部設備供電需求。具體而言，GE IC693APU301 是一個獨立的電源擴展模塊，當主CPU模塊或機架電源的容量無法滿足系統內所有模塊（尤其是高耗能模塊，如大量繼電器輸出模塊、通信模塊）的總功耗時，該模塊可作為一個補充電源被安裝在I/O機架中。在進行系統電源規劃時，可以參考通用電氣 IC693APU301 產品信息頁獲取詳細的電氣規格。對于需要較大規模I/O擴展的90-30系統而言，合理配置GE IC693APU301 輔助電源是確保整個PLC系統穩定、可靠運行的重要環節。

產品參數

• 產品系列： GE Series 90-30 PLC 電源模塊。

• 模塊類型： 輔助電源單元。

• 輸入電源：

  • 輸入電壓：通常為交流85-264 VAC，寬范圍自適應，或直流120/240 VDC（具體以手冊為準）。

  • 輸入頻率：47-63 Hz。

• 輸出電源：

  • 輸出電壓：提供穩定的 +5 VDC 和 +24 VDC 輸出。

  • 輸出電流/功率：

    • +5 VDC輸出：通常為3.0A，專門為機架背板上的邏輯電路和低功耗模塊供電。

    • +24 VDC輸出：通常為1.5A或2.0A，用于為外部傳感器、繼電器線圈或其他現場設備供電。

• 隔離： 輸入與輸出之間以及兩路輸出之間通常是隔離的。

• 保護功能： 具備過載保護和短路保護，當輸出過載或短路時，模塊會關閉輸出以保護自身和負載。

• 狀態指示燈： 配備電源正常（PWR OK）或故障（FLT）狀態指示燈。

• 安裝方式： 作為標準I/O模塊，安裝在90-30系列I/O機架的任意槽位中（除CPU槽位外），占用一個模塊槽位。

• 環境規格： 工作溫度范圍通常為0-60°C。

優勢與特點

1. 靈活的電源擴展能力： GE IC693APU301 允許工程師在不更換主電源或CPU的情況下，靈活地為不斷增長的I/O系統增加電源容量，提供了一種經濟高效的電源擴展方案。

2. 雙路隔離輸出： 同時提供+5VDC和+24VDC兩路隔離電源，可以分別用于機架內部邏輯供電和外部現場設備供電，有助于減少噪聲干擾，提高系統穩定性。

3. 即插即用的集成性： 作為標準的90-30系列模塊，其安裝和接線與普通I/O模塊一樣簡便。它直接利用機架背板為相鄰槽位的模塊供電，無需復雜的額外布線。

4. 高可靠性與保護： 采用工業級設計，具有寬電壓輸入范圍，能適應不穩定的電網環境。內置的保護功能可以防止因負載異常而導致的模塊損壞或系統崩潰。

5. 簡化系統設計： 在項目設計階段，通過計算總功耗并規劃使用GE IC693APU301，可以避免因電源容量不足而后期被迫更換更大機架或電源的麻煩，使系統架構更清晰。

應用領域與案例

GE IC693APU301 應用于使用GE 90-30 PLC且I/O點數量較多、負載較重的各種中大型自動化項目。

• 水處理與污水處理廠： 用于控制站內安裝有大量繼電器輸出模塊（用于控制泵、閥）和模擬量模塊的系統。

  • 應用案例： 在一個市政污水處理廠的除臭風機控制站中，90-30 PLC機架安裝了1個CPU、8個32點繼電器輸出模塊和4個模擬量輸入模塊。經計算，總功耗超過了CPU模塊自帶電源的供給能力。工程師在機架中部槽位增加了一塊GE IC693APU301 輔助電源模塊，專門為后半部分的繼電器輸出模塊提供+5V邏輯電源和+24V線圈驅動電源，確保了所有輸出點能同時可靠動作，系統運行穩定。

• 物料搬運與包裝系統： 用于控制大量電磁閥、電機接觸器和傳感器的自動化生產線。

• 樓宇自動化： 在大型HVAC控制系統中，為眾多的風門執行器、閥門執行器和傳感器供電。

• 工廠生產線： 用于具有眾多氣缸、指示燈和傳感檢測點的裝配或測試設備。

與競品對比

選型建議與注意事項

1. 精確的功耗計算： 在選型前，必須計算PLC機架內所有模塊（CPU、I/O、通信等）對+5VDC和+24VDC的總消耗電流。確保CPU電源和GE IC693APU301 的總輸出能力滿足需求，并留有至少20%的余量。

2. 確認安裝位置： 該模塊需要占用機架中的一個I/O槽位。規劃布局時，應將其安裝在耗電模塊集中的區域附近，以減少背板上的電壓降。

3. 輸入電源匹配： 確認現場能為GE IC693APU301 提供的輸入電源（AC或DC）與其額定輸入電壓范圍匹配，并保證電源質量。

4. 負載分配： 明確規劃哪部分模塊由CPU電源供電，哪部分由GE IC693APU301 供電。通?？梢酝ㄟ^跳線或DIP開關設置（如果模塊支持）來分配背板電源段。

5. 散熱考慮： 電源模塊在工作時會產生熱量。確保機柜通風良好，模塊周圍留有足夠的散熱空間，避免將其安裝在發熱大的模塊上方。

6. 備件策略： 對于關鍵控制系統，建議將GE IC693APU301 列為關鍵備件。由于90-30系列已逐步停產，采購時應選擇信譽良好的專業工業備件供應商，確保獲得經過測試的可靠產品。
