產品概述

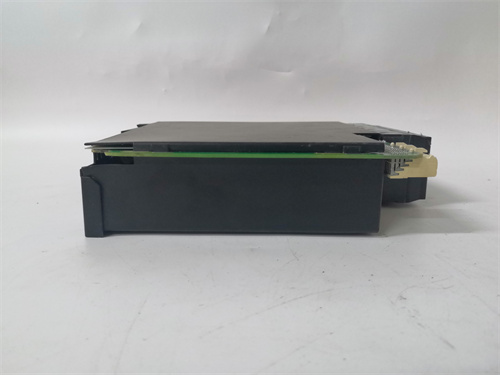

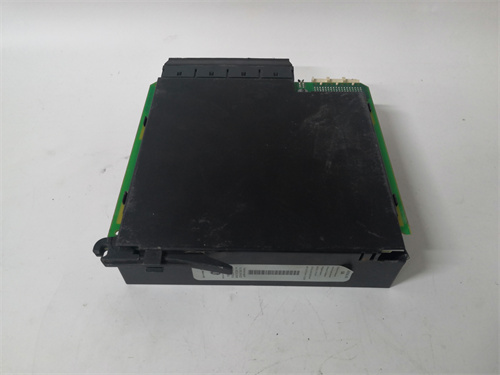

GE UR6AH 是通用電氣公司（GE）旗下電網解決方案業務部門生產的一款重要繼電保護設備，屬于其Multilin產品家族中的通用繼電器系列。雖然它主要應用于電力系統保護領域（如饋線、變壓器、電動機保護），而非傳統工廠自動化產線PLC，但在工業與基礎設施的供配電自動化系統中扮演著至關重要的“智能終端”角色。GE UR6AH 是一款多功能、可編程的保護與控制繼電器，它集電流、電壓保護、測量、計量、控制邏輯和通信功能于一體。在自動化語境下，它相當于一個高度專業化、專注于電力參數的本地控制器，能夠自主執行復雜的保護邏輯，并通過標準工業協議與上級SCADA或DCS系統通信，是構成智能配電網絡的關鍵組件。

產品參數

• 產品型號： UR6AH

• 品牌： 通用電氣（GE）

• 產品系列： Multilin 通用繼電器

• 主要功能：

  • 保護功能： 提供過電流（瞬時、定時限、反時限）、接地故障、過/欠電壓、過/欠頻率、相序、熱過載（用于電機）等多種電力系統保護元件。

  • 測量與計量： 高精度測量三相電流、電壓、有功/無功/視在功率、功率因數、頻率、電能（kWh, kVARh）等。

  • 控制功能： 內置可編程邏輯控制器功能，支持基于IEC 61131-3標準的邏輯編程，可用于實現自動投切、閉鎖、聯鎖等本地自動化控制。

  • 輸入/輸出：

    • 模擬量輸入： 多組電流（CT）和電壓（PT）輸入。

    • 數字量輸入： 若干路狀態量輸入（用于斷路器位置、遠方/就地信號等）。

    • 繼電器輸出： 多組可編程的繼電器輸出觸點，用于跳閘、報警、控制。

• 通信接口： 通常支持多種協議，如Modbus RTU（串行）、DNP3.0、IEC 61850（以太網）等，便于集成到自動化網絡。

• 顯示與操作： 前面板配備液晶顯示屏和按鍵，用于本地查看數據、修改定值、操作控制。

• 電源電壓： 寬范圍交直流電源輸入，如24-250 VDC / 100-240 VAC。

• 安裝方式： 標準DIN導軌安裝或面板安裝。

優勢與特點

1. 多功能一體化設計： GE UR6AH 將保護、測量、控制和通信功能集成在單一裝置中，替代了傳統的多個獨立繼電器、儀表和簡單的PLC，大大簡化了配電盤設計，節省了空間和布線成本，提高了系統可靠性。

2. 強大的可編程性與靈活性： 其內置的PLC功能和豐富的可配置保護元件，允許工程師根據具體應用（如保護一臺特定參數的電機或一段母線）靈活定制保護曲線和控制邏輯，適應性極強。

3. 先進的通信與集成能力： 支持主流的工業通信協議，使得GE UR6AH 能夠輕松地將詳細的電力參數、狀態信息和事件記錄上傳至工廠的SCADA、DCS或能源管理系統，實現配電系統的透明化監控和高級分析，是構建“互聯網關”和實現預測性能源管理的基礎。

4. 高精度測量與診斷： 提供媲美專業表計的測量精度，并具備完善的故障錄波和事件順序記錄功能，有助于快速進行事故分析和系統調試。

5. 堅固可靠： 設計符合嚴格的工業及電力標準，能夠耐受電氣柜內的惡劣環境，確保長期穩定運行。

應用領域與案例

GE UR6AH 廣泛應用于需要對中低壓配電回路或重要負載進行智能保護和監控的工業及基礎設施領域。

• 應用領域：

  • 工廠廠區內的配電變電站（10kV/6kV饋線保護）

  • 大型電機的綜合保護與控制（如水泵、風機、壓縮機）

  • 商業建筑與數據中心的關鍵電源配電回路

  • 可再生能源（如光伏電站）的并網點保護

  • 機場、港口等基礎設施的配電自動化

• 應用案例：
  在一個大型化工廠的10kV配電系統中，每條為關鍵生產設備供電的饋線都配置了一臺GE UR6AH繼電器。它不僅負責監測線路電流，在發生短路或過載時迅速跳開斷路器，還實時測量該回路的用電負荷和電能質量。通過內置的邏輯編程，實現了與上下游開關的聯鎖，防止誤操作。同時，所有UR6AH設備通過Modbus TCP/IP接入工廠的DCS系統。當一臺電機的UR6AH監測到電流不平衡度增大并觸發早期預警時，維護人員能在控制中心提前獲悉，安排檢查，避免了非計劃停機。此外，能源管理部門利用其上傳的電能數據，進行分項能耗分析與優化。

與競品對比

• vs. 傳統電磁式繼電器： 傳統繼電器功能單一、不可調整、無通信能力。GE UR6AH作為數字式綜合保護繼電器，在功能集成度、設定靈活性、信息豐富度和遠程管理能力上是革命性的升級。

• vs. 高端電機保護器（如西門子SIMOCRADE， 施耐德TeSys系列）： 專用電機保護器在電機保護算法和與啟動器的集成上可能更專精。而UR6AH作為通用保護繼電器，其保護對象更廣泛（饋線、變壓器、電容器等），且內置的通用PLC功能和控制I/O更強大，適合需要復雜本地邏輯的場合。

• vs. “PLC+電力測量模塊”方案： 使用通用PLC加裝電力測量模塊也能實現部分功能。但UR6AH是專為電力應用優化的專用設備，其保護算法的可靠性、動作速度和專業性是通用PLC方案難以比擬的，且在認證和行業接受度上更高。

選型建議與注意事項

1. 明確應用對象與功能需求： 首先要確定是保護饋線、變壓器還是電動機，并列出所有必需的保護功能（如是否需要差動保護、失步保護等）。GE UR6AH是一個平臺，需根據具體型號后綴確認包含的功能集。

2. 精確計算電氣參數： 根據被保護設備的額定電流、電壓、CT/PT變比等，準確計算設定值范圍，確保在UR6AH的可設定范圍內。

3. 規劃通信與系統集成： 明確與上級系統集成的通信協議（如IEC 61850, Modbus TCP），并在訂貨時確認相關通信模塊的配置。規劃好IP地址、點位表等信息點表。

4. 注重配置與調試的專業性： 繼電保護的整定計算和邏輯編程需要專業電氣工程師完成。錯誤的定值或邏輯可能導致拒動或誤動，引發嚴重事故。必須由合格人員使用GE提供的專業軟件（如Enervista UR Setup）進行配置和測試。

5. 安全操作與維護： 在進行任何接線、調試或維護前，必須確保相關回路已安全隔離并放電。定期檢查裝置狀態，利用其自診斷和事件記錄功能進行健康管理。對于關鍵回路，應考慮備件儲備。
