產品描述

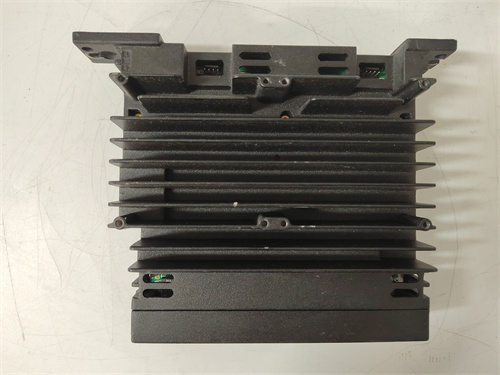

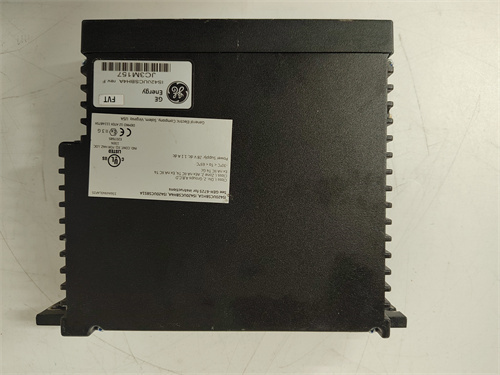

GE UCSC H1 IS420UCSCH1A-B 是通用電氣（GE）公司為其Mark VIe系列燃?xì)廨啓C(jī)/蒸汽輪機控制系統設計的一款核心控制與通信模塊。該模塊的全稱為 “通用控制器與站控制” 模塊，是Mark VIe分布式控制架構中的關鍵節點。GE UCSC H1 IS420UCSCH1A-B 集成了強大的實時處理器和豐富的通信接口，通常作為單個控制機架（如專用控制柜或I/O機架）的主控制器，負責執行復雜的控制邏輯（如轉速調節、溫度控制、順序控制），并管理該機架內所有I/O模塊的數據交換。同時，它作為整個Mark VIe網絡中的一個關鍵站點，通過高速以太網與其它UCSC模塊、人機界面（HMI）及上層監控系統進行實時、確定性的數據通信，協同完成對整臺燃?xì)廨啓C(jī)的全面控制與保護。

產品參數

• 產品系列：通用電氣（GE） Mark VIe 燃?xì)廨啓C(jī)/蒸汽輪機控制系統

• 模塊類型：通用控制器與站控制模塊

• 主要功能：

  • 控制執行：運行燃?xì)廨啓C(jī)/蒸汽輪機的控制與保護應用程序。

  • 數據集中與處理：收集和處理本地I/O機架內所有模塊（如模擬量輸入/輸出、數字量輸入/輸出、轉速等）的數據。

  • 網絡通信：作為網絡節點，通過Mark VIe專用的高速控制網絡（如基于HSR/PRP的容錯以太網）與其他控制器和操作站通信。

• 處理器：采用高性能的實時處理器（如PowerPC架構），確保控制指令的快速、確定性執行。

• 內存：配備充足的RAM和非易失性存儲器，用于存儲控制程序、運行數據和歷史記錄。

• 通信接口：

  • 控制網絡端口：多個100/1000Mbps以太網端口，支持HSR/PRP等高可用性網絡協議，用于控制器間及與HMI的通信。

  • I/O網絡端口：用于連接和驅動本地I/O機架內的模塊（通常通過專用背板總線）。

  • 調試/維護端口：如RS-232或USB端口，用于工程調試和軟件維護。

• 實時時鐘：內置高精度實時時鐘，用于事件時間戳同步。

• 冗余支持：支持與另一個同型號UCSC模塊配置為1:1熱備冗余，實現無擾切換，最大化系統可用性。

• 工作電源：通過Mark VIe機架背板供電，通常為24 VDC或125 VDC。

• 工作溫度：典型的工業運行溫度范圍，如0°C 至 +70°C。

• 診斷與指示：前面板配備多色LED指示燈，清晰顯示模塊狀態（電源、運行、故障、網絡活動、主/備狀態等）。

優勢與特點

1. 燃?xì)廨啓C(jī)控制領域的高度專用化與高可靠性：GE UCSC H1 IS420UCSCH1A-B 并非通用PLC，而是專為滿足燃?xì)廨啓C(jī)快速、安全、可靠控制需求而深度開發的硬件。其設計遵循航空級標準，具有極高的MTBF（平均無故障時間），是保障發電機組連續、穩定運行的核心大腦。

2. 強大的分布式處理與確定性的網絡性能：作為Mark VIe分布式架構的節點，它分擔了中央控制器的負荷，實現了更快的本地響應。其專用的高速容錯以太網確保了控制器間海量數據交換的實時性和確定性，這對于需要多控制器協同完成復雜控制的燃?xì)廨啓C(jī)至關重要。

3. 完善的熱備冗余與無縫切換能力：模塊支持硬件級的1:1冗余配置。當主控制器發生故障時，備用控制器能在毫秒級內無擾接管所有控制任務，確保燃?xì)廨啓C(jī)運行不中斷，這對于發電這類不允許非計劃停機的應用是生命線。

4. 先進的工程與診斷工具集成：與GE的工程工具軟件（如ToolboxST）深度集成，支持在線編程、調試、參數整定和故障診斷。詳細的診斷信息可通過前面板指示燈和軟件界面獲取，便于快速定位問題。

5. 與Mark VIe生態系統的無縫兼容：作為原廠核心組件，與Mark VIe系統的I/O模塊、電源、機架及軟件完全兼容，確保了整個系統集成的穩定性和性能優化。

應用領域與案例

• 應用領域：幾乎專用于采用GE Mark VIe控制系統的發電和大型工業驅動領域，包括：簡單循環和聯合循環燃?xì)廨啓C(jī)電廠、蒸汽輪機電廠、大型壓縮機驅動以及船舶動力系統。

• 應用案例：在一座400MW聯合循環電廠中，燃機控制系統（GCP）由多個機架組成。其中一個關鍵機架配備了 GE UCSC H1 IS420UCSCH1A-B 作為主控制器，專門負責燃料調節和燃燒監測。它實時處理來自燃料閥位傳感器、火焰探測器和排氣熱電偶的信號，執行精確的燃料控制算法以保持高效、低排放的燃燒。當該控制器通過自診斷檢測到內部內存錯誤時，系統自動將控制權切換到冗余配對的備用UCSC模塊，并發出維護警報。電廠維護人員得以在機組帶負荷運行的情況下，安全地更換故障模塊，避免了非計劃停機造成的巨大經濟損失。

與競品對比

• 與西門子（Siemens）SGT系列燃?xì)廨啓C(jī)配套的T3000控制系統控制器對比：西門子T3000是高度集成化的DCS。GE UCSC H1 所在的Mark VIe系統是專門為燃?xì)廨啓C(jī)控制優化的、分布式、高確定性的控制系統。其優勢在于控制器級的高實時性、強大的冗余切換機制以及對高速專用控制網絡的深度優化，在處理燃?xì)廨啓C(jī)特有的快速閉環控制（如轉速、溫度）時表現卓越。

• 與三菱（Mitsubishi）M701F燃?xì)廨啓C(jī)配套的DIASYS Netmation控制器對比：兩者均為日系和歐美系重燃控制的頂級方案。IS420UCSCH1A-B 的核心競爭力在于其與 GE燃?xì)廨啓C(jī)本體設計的深度耦合 以及在全球電力市場中更廣泛的裝機業績和第三方服務生態。其在控制算法的成熟度和工程工具的普及性上具有一定優勢。

• 核心優勢總結：GE UCSC H1 IS420UCSCH1A-B 的核心競爭力在于其作為 “GE重型燃?xì)廨啓C(jī)控制技術”的物理載體和神經中樞，提供了經過無數小時運行驗證的、集高可靠性、確定性實時控制、強大冗余能力和開放診斷于一體的頂級解決方案。

選型建議與注意事項

• 選型建議：

  1. 系統架構確認：必須明確該模塊用于新系統構建還是現有Mark VIe系統的擴展/備件替換。需與系統集成商或GE工程師確認其在整體控制架構中的定位（控制哪個子系統）。

  2. 冗余需求評估：對于關鍵控制功能（如燃機主控、保護），必須規劃冗余配置（一對UCSC H1模塊），并配置相應的冗余網絡和I/O。

  3. 軟件版本協調：確認控制器的固件版本與要運行的控制應用程序版本，以及上位工程工具軟件（ToolboxST）版本完全兼容。

  4. 網絡規劃：設計好控制網絡（HSR/PRP環網）的拓?fù)浣Y(jié)構、IP地址分配，并選擇認證的工業網絡交換機。

• 注意事項：

  1. 專業工程實施：燃?xì)廨啓C(jī)控制系統的組態、編程和調試專業性極強，必須由經過GE嚴格培訓并認證的工程師執行。

  2. 靜電防護：模塊為精密電子設備，在安裝和搬運時必須嚴格遵守靜電防護（ESD）規程。

  3. 熱插拔操作規范：在冗余配置下支持熱插拔更換，但必須遵循GE手冊中規定的詳細步驟，包括在軟件界面中執行“準備移除”等操作。

  4. 備件一致性：作為備件采購時，需提供完整的型號IS420UCSCH1A-B，并盡可能匹配硬件版本和固件版本，確保與現場運行系統兼容。

  5. 技術支持渠道：確保采購渠道能提供可靠的技術支持和后續的固件升級服務。建議通過GE發電服務部門（GE Gas Power）或其授權渠道進行關鍵備件采購。
