產品描述

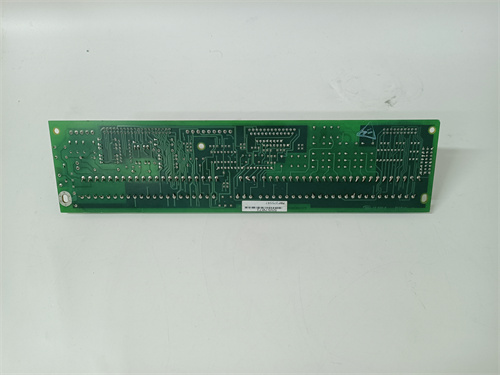

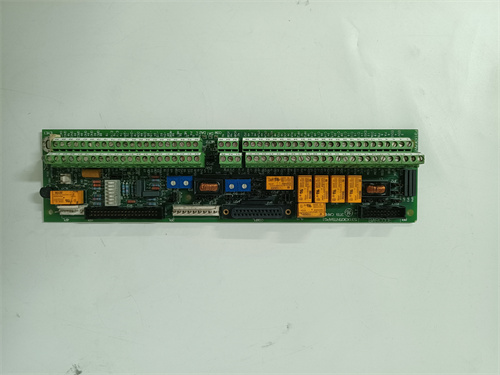

GE 531X305NTBAPG1 是通用電氣（GE）能源部門為其大型燃?xì)廨啓C(jī)控制系統（如Mark VIe系列）或配套的勵磁系統設計的一款專用電路板或接口模塊。該模塊通常屬于GE Speedtronic控制平臺中的傳感器接口板、信號調理卡或專用通信/控制卡。在燃?xì)廨啓C(jī)的復雜控制與監測網絡中，GE 531X305NTBAPG1 負責處理來自關鍵傳感器（如轉速探頭、振動傳感器、火焰探測器）的原始信號，進行隔離、放大、濾波或格式轉換，然后將精準的數字化信息傳送至主控制器。作為連接高靈敏度現場儀表與堅固工業控制系統的橋梁，該模塊的可靠性對保障整個發電機組的穩定運行和精確保護至關重要。

產品參數

• 產品系列：通用電氣（GE）燃?xì)廨啓C(jī)控制系統（Mark VI， Mark VIe）或勵磁系統

• 模塊類型：信號調理接口板 / 傳感器接口模塊 / 專用功能卡

• 核心功能（根據其典型應用推斷）：

  • 轉速信號處理：接收來自磁阻式或渦流式轉速探頭的原始正弦波或脈沖信號，進行整形、濾波和數字化。

  • 振動信號調理：處理來自加速度計或渦流探頭的前置器信號，提供標準的模擬量或數字量輸出。

  • 專用通信接口：作為特定子系統（如勵磁調節器）與Mark VIe主網絡之間的協議轉換網關。

• 輸入信號類型：可能支持模擬電壓/電流信號、低電平脈沖信號（mV級）或特定協議的串行數字信號。

• 輸出信號類型：通常轉換為標準的模擬量（4-20mA， ±10V） 或高速數字量/網絡信號供控制器采集。

• 電氣隔離：在傳感器側與控制系統側之間通常具有高等級電氣隔離（如1500Vrms），以保護昂貴的控制設備免受現場浪涌和接地環路影響。

• 精度與帶寬：具備高精度和足夠的頻率響應帶寬，以準確捕捉燃?xì)廨啓C(jī)的高速旋轉和振動信號。

• 診斷功能：可能具備信號丟失檢測、線路斷路/短路報警等基本診斷。

• 工作電源：通常由控制系統機柜內的24V DC或125V DC輔助電源供電。

• 工作溫度：寬工業溫度范圍，例如 -40°C 至 +85°C，以適應燃?xì)廨啓C(jī)廠房環境。

• 安裝方式：板卡形式，插入專用機架的相應槽位或用螺釘固定。

優勢與特點

1. 燃?xì)廨啓C(jī)應用專用設計：GE 531X305NTBAPG1 并非通用產品，其電路設計、信號處理算法和防護等級專門針對燃?xì)廨啓C(jī)的嚴苛運行環境（高溫、高振動、強電磁干擾）優化，確保了測量的可靠性和長期穩定性。

2. 確保關鍵保護信號的完整性：燃?xì)廨啓C(jī)的超速保護、振動保護等是機組安全的生命線。該模塊通過對原始傳感器信號的高保真調理和可靠傳輸，確保了保護系統能夠獲得準確無誤的輸入，從而做出及時、正確的動作。

3. 強大的抗干擾與隔離能力：采用先進的隔離技術和濾波設計，有效抑制來自大功率設備（如發電機、變頻器）的電磁干擾，保證微弱傳感器信號在長距離傳輸后依然清晰、準確。

4. 與GE控制生態系統的無縫集成：作為GE原廠提供的組件，其電氣接口、通信協議和機械尺寸與Mark VIe等控制系統完全兼容，可實現“即插即用”，簡化了系統集成和調試工作。

5. 高可靠性與長壽命：采用工業級乃至軍用級的元器件和嚴格的制造工藝，平均無故障時間（MTBF）長，滿足發電設備連續運行數年無需維護的要求。

應用領域與案例

• 應用領域：主要應用于采用GE燃?xì)廨啓C(jī)的發電領域，包括簡單循環電廠、聯合循環電廠以及大型工業驅動電站。

• 應用案例：在一臺GE 9F.03燃?xì)廨啓C(jī)中，用于監測轉子轉速的關鍵磁阻探頭信號首先接入GE 531X305NTBAPG1 轉速信號調理板。該模塊將探頭產生的微弱正弦波信號進行放大、整形，轉換為方波脈沖，并可能進行倍頻處理，生成高分辨率的速度信號送給Mark VIe控制器。控制器利用此信號進行速度調節和超速保護（110%跳機）。當該模塊故障時，可能導致轉速信號失真或丟失，引發錯誤的超速報警甚至誤跳機。因此，它是保障機組安全、穩定運行的關鍵前端部件。

與競品對比

• 與通用信號調理器/隔離器對比：通用品牌（如MTL， Pepperl+Fuchs）產品種類多，但GE 531X305NTBAPG1 的核心優勢在于其 “與GE燃機控制系統深度耦合的專用性”。其信號處理特性（如濾波頻率、觸發閾值）針對特定GE傳感器和控制器進行了預設優化，這是通用設備無法提供的。

• 與其他OEM燃?xì)廨啓C(jī)制造商（如西門子、三菱）的同類接口板對比：各制造商的系統封閉且專用。531X305NTBAPG1 的競爭力在于它是 “GE Speedtronic控制平臺原生且經過驗證的組成部分”，對于GE燃機用戶而言，是確保系統整體性能、安全性和獲得原廠技術支持的唯一選擇。

• 核心優勢總結：GE 531X305NTBAPG1 的核心競爭力在于其作為 “GE燃?xì)廨啓C(jī)感知神經末梢的專用信號處理器”，提供了經過極端工況驗證的、最高等級的可靠性和信號保真度，是保障整個監測與保護系統有效工作的基石。

選型建議與注意事項

• 選型建議：

  1. 精確型號確認：必須根據故障模塊上的實物標簽或控制系統圖紙，準確記錄完整型號 531X305NTBAPG1。這是采購的唯一準確依據。

  2. 明確功能與位置：了解該模塊在系統中的具體功能（是處理轉速、振動還是其他信號）及其安裝的機架和槽位。

  3. 系統信息提供：向供應商提供該模塊所屬的燃?xì)廨啓C(jī)型號、控制系統版本（如Mark VIe序列號），以便其確認兼容性。

  4. 尋求官方渠道：強烈建議通過GE發電集團（GE Gas Power）的官方服務渠道或其授權備件代理商采購，以確保獲得正品和正確的技術文件。

• 注意事項：

  1. 專業操作：更換操作應由經過培訓的專業人員進行。必須遵守電廠安全規程，辦理相關工作票，并確保相關系統已安全隔離。

  2. 靜電防護：模塊為精密電子設備，操作時必須佩戴防靜電手腕帶。

  3. 接線檢查：安裝新模塊前，檢查傳感器接線是否有破損、松動或接地不良。安裝時確保所有連接器對位準確、鎖緊。

  4. 上電測試與校準：更換后，可能需要對相關測量回路進行功能測試和零點/量程校準（如果適用）。

  5. 記錄與歸檔：更新設備維護記錄。舊模塊應按要求退回或妥善處理，以備分析。
