產品介紹

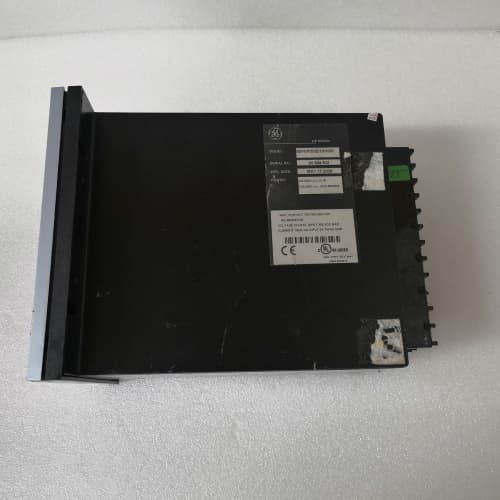

GE 489-P5-HI-A20-T 是美國通用電氣（GE）Multilin系列保護繼電器中 SR 489 發電機保護繼電器的一個具體型號配置。該繼電器是一款高度集成、功能強大的發電機綜合保護與管理系統，專為大型汽輪發電機、水輪發電機或同步電動機設計。GE 489-P5-HI-A20-T 集成了先進的數字信號處理技術和全面的保護算法，能夠提供包括差動、定子接地、失磁、逆功率、過電壓/欠電壓、過頻率/欠頻率等在內的全方位電氣保護，并支持自動同步、功率控制和豐富的監測功能。在發電廠或大型工業自備電廠中，該繼電器是保障核心發電設備安全、穩定運行，并實現智能化管理的核心智能電子設備（IED）。深入了解GE 489-P5-HI-A20-T 的配置與功能，對于電力系統保護工程師至關重要。

產品參數

• 產品系列：GE Multilin SR 489 發電機保護繼電器。

• 型號后綴含義（典型解讀）：

  • P5：通常表示特定的保護功能套件或硬件配置等級（如增強型保護）。

  • HI：可能表示高完整性設計或特定應用版本。

  • A20：通常指額定電流為5A（對應CT二次側）及相關輸入配置。

  • T：可能代表工廠測試版本或特定交付配置。

• 核心保護功能：

  • 發電機差動保護：主保護，快速切除內部相間短路。

  • 定子接地保護：靈敏檢測定子繞組單相接地故障。

  • 失磁保護：檢測勵磁系統故障。

  • 逆功率保護：防止發電機作電動機運行。

  • 后備過流/阻抗保護。

  • 過電壓/欠電壓、過頻率/欠頻率保護。

  • 定子過負荷/負序過流保護。

• 控制與監測功能：

  • 自動同步：精確控制發電機并網。

  • 功率/功率因數調節。

  • 全面的電氣量測量：三相電壓、電流、有功/無功功率、電能、頻率等。

  • 故障錄波與事件順序記錄。

• 輸入/輸出：

  • 模擬量輸入：多組電流（CT，如5A或1A）和電壓（PT）輸入。

  • 數字量輸入：多路可編程狀態輸入。

  • 繼電器輸出：多組可編程跳閘、報警和控制輸出。

• 通信接口：

  • 串行通信：支持Modbus RTU、DNP3.0等。

  • 以太網通信：通常支持雙以太網口，支持Modbus TCP/IP、IEC 61850等協議。

• 人機界面：大型背光液晶顯示屏和導航按鍵。

• 電源：寬范圍交直流電源（如24-250 V DC/AC）。

優勢與特點

1. 全面的發電機專用保護：GE 489-P5-HI-A20-T 的核心優勢在于其功能的高度集成性。它在一個裝置內提供了從主保護（差動）到后備保護（過流、阻抗）及異常運行保護（失磁、逆功率）的完整解決方案，減少了屏柜空間和裝置間配合的復雜性。

2. 高精度與高可靠性：采用先進的數字信號處理（DSP）技術和高質量的硬件平臺，確保了測量和保護的精確性、快速性和長期運行可靠性。其設計符合嚴苛的工業環境標準。

3. 強大的自動同步與控制能力：內置的自動同步功能（25號功能）可以實現快速、平滑的發電機并網，減少對電網的沖擊。其功率控制功能有助于優化發電機的運行工況。

4. 先進的診斷與數據管理：內置的故障錄波和事件順序記錄（SOE）功能為事故分析和設備診斷提供了寶貴的數據。強大的通信能力使其能輕松集成到電站監控系統，實現遠程訪問、定值管理和狀態監測。這一點是GE 489-P5-HI-A20-T 在現代數字化電廠中的核心價值。

5. 用戶友好的配置工具：配合GE的 EnerVista 軟件套件，可以方便地進行設置、文檔管理、實時監視和數據分析，極大地簡化了調試和維護工作。

應用領域與案例

GE 489-P5-HI-A20-T 專用于中大型同步發電機組的保護、控制與監測。

• 案例一：大型火力發電廠主發電機保護
  在300MW及以上容量的燃煤機組中，該繼電器作為發電機保護屏的主設備。其差動保護作為快速主保護，失磁和逆功率保護防止異常運行對機組和系統的損害，自動同步功能確保機組啟動時平穩并入電網。

• 案例二：水電站發電機保護與監控
  在水電站，特別是擔任調峰、調頻任務的機組，需要快速響應系統變化。該繼電器的頻率保護和功率控制功能可以很好地適應這種需求，同時其全面的保護功能保障了水輪發電機的安全。

• 案例三：工業驅動用大型同步電動機保護
  在鋼鐵、石化行業驅動大型壓縮機、風機的同步電動機，同樣需要完善的保護。該繼電器可用于此類高壓大容量同步電機的保護，提供失步保護、失磁保護和不平衡保護等。

與競品對比

與西門子（SIPROTEC 7UM系列）、ABB（REG670系列）、施耐德電氣（MiCOM P34x系列）等品牌的發電機保護裝置相比，GE 489-P5-HI-A20-T 的特點在于：

• 功能集成的高度一體化：它將發電機保護、自動同步和基本的電動機保護功能深度集成在一個裝置內，對于尋求“一站式”解決方案的用戶來說，配置更簡潔，可能降低整體成本。

• 在北美及全球發電市場的強大影響力：GE Multilin在發電領域，特別是在傳統火電和工業市場擁有廣泛的安裝基礎和良好的聲譽，其產品的可靠性和長期支持能力是重要考量因素。

• EnerVista軟件的易用性與普及度：其配套軟件在保護工程師中認知度高，界面友好，在定值管理、波形分析和資產建模方面功能強大。

• 靈活的硬件配置選項：通過型號后綴的不同組合，可以針對具體的應用需求（如CT額定值、通信協議、功能套件）進行精確選型。

選型建議與注意事項

1. 精確匹配發電機參數：必須根據發電機的額定電壓、電流、功率、CT/PT變比、短路阻抗等核心參數進行選型，并作為保護定值計算的依據。

2. 明確功能需求與型號后綴：仔細核對型號后綴（如-P5-HI-A20-T）所代表的具體功能包、CT額定值、電源類型和通信選項，確保與現場要求完全一致。必要時咨詢GE技術支持。

3. 嚴謹?shù)腃T/PT選型與接線：保護性能的基礎是精確測量。必須選擇合適精度等級和變比的CT/PT，并確保極性接線絕對正確，尤其是差動保護回路。

4. 進行專業的整定計算與協調：發電機保護定值需與廠用變保護、主變保護、系統側保護進行嚴格的配合。整定計算需由專業保護工程師完成。

5. 規劃通信與對時系統：設計好與DCS/SCADA系統的通信網絡、協議和地址，并接入IRIG-B等對時信號，確保事件記錄時間準確。

6. 嚴格的調試與定期檢驗：安裝后必須進行全面的功能測試（包括二次注入試驗、傳動試驗）。投運后，應制定定期檢驗計劃，利用其自檢和錄波功能進行狀態評估。必須通過GE官方或授權渠道采購，以獲得正品和技術支持。所有定值設置和修改必須文檔化并妥善保存。
