產品描述

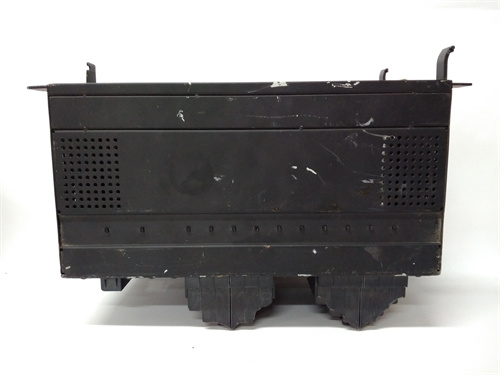

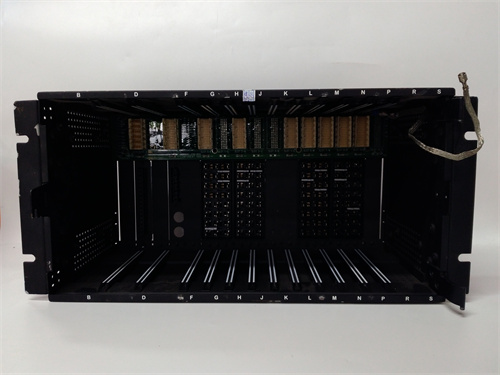

[GE T35] 是一款來自通用電氣（GE）公司的高性能變壓器管理繼電器，屬于GE Multilin系列保護繼電器產品線的重要組成部分。該產品是專門為電力系統中各類變壓器（包括電力變壓器、配電變壓器、自耦變壓器等）提供全面保護、測量和控制功能的智能電子設備（IED）。[GE T35] 采用先進的微處理器技術和數字信號處理技術，集成了差動保護、過流保護、接地保護、過勵磁保護等多種變壓器保護功能，能夠實時監測變壓器的運行狀態，快速檢測內部故障并選擇性切除故障，保障變壓器的安全運行和電力系統的穩定。該繼電器通常安裝在變電站控制柜或開關柜面板上，通過電流互感器（CT）和電壓互感器（PT）采集變壓器的電氣量，執行預設的保護邏輯，并通過輸出繼電器控制斷路器的分合。[GE T35] 以其卓越的保護性能、靈活的配置選項和在電力系統領域廣泛的應用驗證，成為發電廠、變電站和工業配電系統中變壓器保護的理想選擇，特別適用于需要高性能差動保護的大型電力變壓器。

產品參數

• 產品類型：變壓器管理繼電器 / 變壓器保護裝置。

• 保護功能：包括百分比率差動保護（87T）、諧波制動差動保護、過流保護（50/51）、接地保護（50N/51N）、過勵磁保護（24）、過負荷保護（49）、溫度監測等。

• 測量功能：三相電流、三相電壓、有功功率、無功功率、功率因數、頻率、諧波分析、電能計量等。

• 輸入信號：多路交流電流輸入（典型5A或1A CT）、多路交流電壓輸入（典型100V或400V PT）、多路光隔離數字輸入。

• 輸出繼電器：多路可編程輸出繼電器，用于跳閘、報警、合閘等控制。

• 通信接口：支持RS-485 Modbus RTU、IEC 61850、DNP3.0、Profibus DP等多種通信協議，便于與變電站自動化系統集成。

• 事件記錄：內置事件記錄和故障錄波功能，記錄系統擾動和故障波形，便于故障分析。

• 定值設置：多組保護定值，可根據運行方式靈活切換。

• 人機界面：大屏幕LCD顯示屏和鍵盤，用于本地參數設置、狀態查看和操作。

• 諧波分析：具備諧波分析功能，可監測電壓電流的諧波含量，評估電能質量。

• 工作溫度：-40°C 至 +80°C，適應各種惡劣環境。

• 認證標準：符合IEC 60255、IEEE C37.90、ANSI C37.90等國際保護繼電器標準。

優勢與特點

• 先進的變壓器差動保護：[GE T35] 的核心優勢在于其先進的百分比率差動保護算法，能夠可靠區分變壓器的內部故障和外部故障，防止保護誤動。其獨特的諧波制動功能，利用勵磁涌流中的二次諧波分量進行制動，有效避免變壓器空載合閘時因勵磁涌流導致的差動保護誤動作。這種先進的差動保護技術確保了在各種工況下都能對變壓器提供可靠保護。型號中的T35標識了其專門的變壓器保護定位。GE T35的差動保護性能是其核心競爭力。

• 全面的保護功能組合：除了核心的差動保護，[GE T35] 還集成了過流保護、接地保護、過勵磁保護、過負荷保護、溫度監測等多種保護功能，實現對變壓器的全面保護。這種一體化設計減少了二次回路接線，簡化了保護配置，提高了系統的可靠性。用戶可根據變壓器的容量、類型和重要性，靈活選擇需要投入的保護功能。T35的全面保護功能滿足了各種變壓器的保護需求。

• 強大的通信與集成能力：支持IEC 61850、Modbus RTU、DNP3.0等多種通信協議，能夠與各種變電站自動化系統無縫集成。[GE T35] 通過通信接口可上傳實時測量數據、保護事件、故障波形等信息，同時接收遠程控制指令，實現變壓器的遠程監控和智能化管理。其IEC 61850通信能力使其成為智能變電站的理想選擇。GE T35的通信能力大大提升了變電站的自動化水平。

• 靈活的配置與可編程性：[GE T35] 提供靈活的配置選項和強大的可編程邏輯功能，用戶可根據具體的應用需求，定制保護邏輯、輸出繼電器配置、數字輸入邏輯等。其多組保護定值功能，可根據系統運行方式（如正常/檢修）進行切換，提高了運行的靈活性。這種可配置性使得T35能夠適應各種不同的變壓器保護需求。GE T35的靈活性是其廣泛應用的重要原因。

• 豐富的測量與記錄功能：除了保護功能，[GE T35] 還具備完善的電力參數測量功能，可替代多種傳統儀表，簡化二次回路。內置的事件記錄和故障錄波功能，能夠記錄故障前后的波形和事件序列，為故障分析提供寶貴數據，幫助運維人員快速定位故障原因，優化保護定值，提高系統可靠性。T35的故障錄波功能對于電力系統的運行分析具有重要意義。GE T35的測量功能為電能質量管理提供了數據支持。

應用領域與案例

• 發電廠升壓變壓器：在火力發電廠、燃氣電廠、水電站和核電站中，[GE T35] 用于保護發電機升壓變壓器，這是連接發電機與電網的關鍵設備。當變壓器發生內部故障時，T35能夠快速檢測并發出跳閘信號，切除故障變壓器，防止故障擴大，保障發電機組和電網的安全。在大型發電廠中，GE T35的可靠性直接關系到整個電廠的運行安全。GE T35在發電廠的應用中得到了廣泛驗證。

• 變電站主變壓器：在輸電網和配電網的變電站中，[GE T35] 用于保護主變壓器，這是變電站的核心設備。通過其先進的差動保護功能，T35能夠可靠區分變壓器的內部故障和外部故障，避免保護誤動，保障供電可靠性。其諧波制動功能有效防止勵磁涌流導致的誤動，確保變壓器空載合閘時的安全。GE T35在變電站的應用中發揮著關鍵作用。

• 工業配電變壓器：在石油化工、鋼鐵、水泥、礦業等工業企業的配電系統中，[GE T35] 用于保護關鍵的配電變壓器。這些變壓器為生產裝置提供電力，其可靠性直接關系到生產的連續性。T35的全面保護功能和通信能力，使得企業能夠實時監控變壓器的運行狀態，及時發現潛在故障，避免非計劃停機。GE T35在工業領域得到了廣泛應用。

• 自耦變壓器和聯絡變壓器：在電網互聯中使用的自耦變壓器和聯絡變壓器，對保護的要求更為嚴格。[GE T35] 的先進差動保護算法和靈活的配置能力，能夠滿足這些特殊變壓器的保護需求，確保電網的穩定運行。GE T35在復雜電網結構中的應用展現了其卓越的性能。

• 牽引變壓器：在電氣化鐵路的牽引變電站中，[GE T35] 用于保護牽引變壓器，為電力機車提供電能。牽引變壓器的負荷特性復雜，對保護的要求較高。T35的諧波分析和過負荷保護功能，能夠適應牽引負荷的變化，確保牽引供電系統的安全。GE T35在軌道交通領域的應用體現了其適應性。

競品對比

與同類變壓器保護繼電器（如ABB的RET670系列、西門子的7UT系列、施耐德的Easergy T200系列、三菱的MDU系列）相比：

• 優勢：[GE T35] 作為GE Multilin系列的一員，繼承了GE在電力保護領域深厚的技術積累和豐富的應用經驗。其差動保護算法成熟可靠，特別是在諧波制動和勵磁涌流識別方面表現優異。與ABB RET670相比，T35在某些應用中的配置更加直觀；與西門子7UT相比，其人機界面和操作便利性具有一定優勢。GE Multilin系列產品在全球擁有龐大的裝機量，技術資料完善，用戶支持網絡廣泛。GE T35的性價比在同類產品中具有競爭力。其IEC 61850通信能力的成熟度也得到了市場認可。

• 劣勢：與ABB、西門子等主流保護繼電器廠商的同類高端產品相比，[GE T35] 在某些高級功能（如自適應保護、多端差動、變壓器繞組溫度仿真等）方面可能存在差距。隨著保護繼電器技術的快速發展，新一代產品在算法精度和響應速度上不斷提升。在某些地區，GE的技術支持網絡密度可能不及當地優勢品牌。與西門子7UT系列在特定市場的占有率相比，T35的市場份額可能較小。

選型建議與注意事項

• 變壓器參數匹配：選型前必須全面收集變壓器的技術資料，包括額定容量、額定電壓、接線組別、短路阻抗、CT變比、PT變比等參數，確保[GE T35] 的保護功能和算法能夠與變壓器特性匹配。差動保護的比率制動特性、諧波制動特性等需根據變壓器參數進行優化設置。GE T35的選型應與變壓器規格精確匹配。

• CT配置確認：變壓器差動保護對CT的精度和特性要求較高，需確保各側CT的變比、精度等級、飽和特性滿足T35的要求。差動保護各側CT的型號和特性盡可能一致，以減少不平衡電流。CT的二次額定電流（5A或1A）需與T35的輸入規格匹配。

• 保護功能選擇：根據變壓器的重要性、電壓等級和容量，選擇需要投入的保護功能。對于大型電力變壓器，差動保護、過勵磁保護和重瓦斯保護（需通過數字輸入接入）是必不可少的。對于配電變壓器，可簡化保護配置。GE T35的模塊化設計允許用戶根據需求靈活選擇。

• 通信協議規劃：根據變電站自動化系統的通信協議和網絡結構，選擇合適的通信接口和協議。對于新建智能變電站，建議優先選擇支持IEC 61850的T35版本；對于改造項目，需與現有系統兼容。通信接口的配置需在選型時明確。

• 定值計算與設置：GE T35的保護定值計算應由專業保護工程師完成，基于系統參數、變壓器參數和保護配合要求，確定差動保護、過流保護、接地保護等各項保護的定值和時間配合。定值設置錯誤將導致保護誤動或拒動，影響系統安全。GE提供專業的定值計算軟件和技術支持。

• 二次回路設計：確保T35的電流回路、電壓回路、控制回路和信號回路的接線正確，極性正確，接線牢固。電流回路嚴禁開路，電壓回路嚴禁短路。差動保護的CT接線必須確保極性正確，否則將導致保護誤動。二次回路的設計和施工質量直接影響保護系統的可靠性。

• 環境適應性評估：確認GE T35的安裝位置環境條件（溫度、濕度、海拔、振動、電磁干擾）在其允許范圍內。對于戶外安裝或特別惡劣的環境，應考慮采用更高防護等級的機箱，或增加相應的防護措施，延長繼電器使用壽命。

• 調試與測試：在GE T35投入運行前，應進行全面的功能測試和傳動試驗，包括保護功能測試、輸入輸出測試、通信測試等。通過測試驗證繼電器參數設置正確，動作邏輯符合預期，輸出回路正常。調試合格后方可投入正式運行。

• 備件庫存策略：對于關鍵變壓器保護，建議建立GE T35的備件庫存。雖然保護繼電器故障率較低，但一旦故障，將失去對變壓器的保護，存在巨大安全風險。現貨儲備是確?？焖倩謴捅Ｗo功能的最有效手段。同時記錄繼電器的序列號和固件版本信息，便于日后維護和升級。
