產品概述與介紹

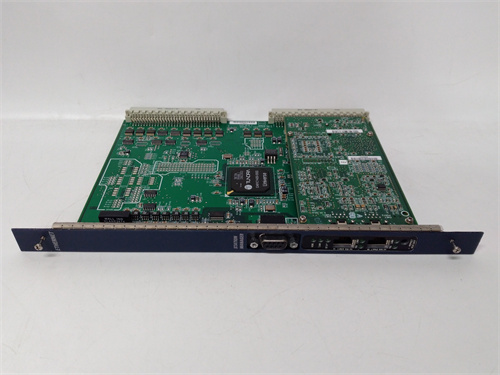

GE IC698ETM001 是一款高性能的以太網接口模塊，專為通用電氣（GE）的 PACSystems RX7i 系列可編程自動化控制器（PAC）設計。該模塊作為 RX7i 控制器與工廠以太網絡之間的網關，為 PLC/PAC 提供高速、可靠的通信連接。GE IC698ETM001 使控制器能夠與上位機系統（如 SCADA、HMI）、其他 PLC、分布式 I/O 以及企業信息系統進行無縫數據交換。

該 IC698ETM001 模塊直接安裝在 RX7i 的機架中，通過 VME 總線與 CPU 進行高速通信。它支持多種工業以太網協議，是實現工廠自動化和信息化的關鍵組件。使用 GE IC698ETM001 可以構建一個開放、靈活且高性能的控制網絡，滿足從簡單設備監控到復雜生產管理的各種應用需求。

技術參數

根據對 GE PACSystems RX7i 系列文檔的分析，GE IC698ETM001 具備以下關鍵特性：

• 設備類型：PACSystems RX7i 以太網接口模塊。

• 通信接口：提供標準的 10/100BASE-TX（RJ45）以太網端口。

• 支持的協議：

  • SRTP（服務請求傳輸協議）：GE 專有的高速通信協議，用于 GE 設備間的通信。

  • Modbus TCP/IP：廣泛使用的工業以太網協議，支持與第三方設備通信。

  • EGDI（以太網全球數據接口）：用于在多個 GE 控制器之間實現高速、確定性的數據共享。

  • 支持 BOOTP/DHCP 等網絡配置協議。

• 數據交換：支持作為服務器響應來自上位機的數據請求，也可作為客戶端主動發起通信。

• 連接能力：能夠同時處理多個來自 HMI、SCADA 或其他 PLC 的通信連接。

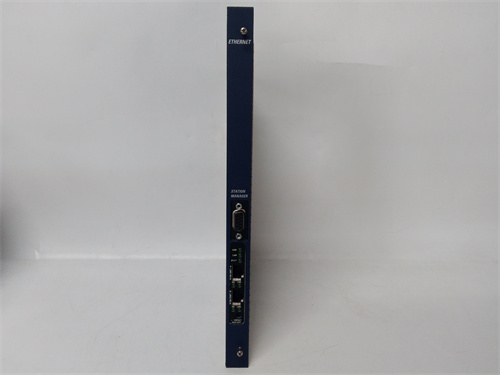

• 診斷功能：前面板 LED 指示燈提供模塊狀態、網絡鏈接和活動等診斷信息。

• 電源：通過 RX7i 機架背板供電。

• 安裝方式：插入 PACSystems RX7i 機架的專用插槽中。

• 部件號：GE IC698ETM001 是該以太網接口模塊的具體型號標識符。

優勢與特點

GE IC698ETM001 為 RX7i 控制系統提供了多項關鍵優勢：

• 高速通信：IC698ETM001 支持 10/100Mbps 的快速以太網，確保控制器與上位機和其他設備之間的數據交換迅速、高效，滿足實時監控的要求。

• 多協議支持：通過支持 SRTP、Modbus TCP/IP 和 EGDI 等多種協議，GE IC698ETM001 能夠輕松地與 GE 設備、第三方自動化產品以及企業級系統進行集成，具有很強的開放性和互操作性。

• 數據共享能力：EGDI 協議是 GE IC698ETM001 的一大亮點。它允許在多個 GE 控制器之間創建共享的數據表，實現確定性的、高速的數據同步，非常適合需要緊密協調的多控制器應用。

• 無縫集成 RX7i：作為 RX7i 平臺的原生模塊，GE IC698ETM001 通過 VME 總線與 CPU 直接通信，數據傳輸延遲低，且無需額外編程即可訪問控制器數據。

• 可靠性與診斷：GE 工業級的設計確保了 IC698ETM001 在惡劣環境下的長期穩定運行。前面板的 LED 指示燈和內置診斷功能有助于快速定位網絡或模塊問題。

主要行業應用案例

GE IC698ETM001 廣泛應用于需要使用 GE RX7i 控制器的各種工業自動化和過程控制領域：

• 制造業：在汽車、電子、消費品等生產線上，IC698ETM001 連接 RX7i 控制器與 HMI 和 SCADA 系統，實現生產過程的集中監控和配方管理。

• 水處理與污水處理：在大型水廠和污水廠中，用于將分布在廠區各處的多個 RX7i 控制器連接至中央控制室，實現全廠范圍的監控和數據采集。

• 電力與能源：在發電廠和變電站中，GE IC698ETM001 將 RX7i 控制器接入廠級監控網絡，用于輔助系統的控制和數據采集。

• 石油與天然氣：在管道輸送和油氣處理設施中，用于控制器與上位 SCADA 系統的遠程通信。

• 基礎設施：在隧道、機場、大型場館的樓宇自動化系統中，IC698ETM001 用于連接控制照明、通風、排水等系統的 RX7i 控制器。

與競爭對手的比較

在用于大型 PLC/PAC 的以太網通信模塊市場，GE 的主要競爭對手包括羅克韋爾自動化（Rockwell Automation，如 ControlLogix 系列的 EtherNet/IP 模塊）和西門子（Siemens，如 S7-400/1500 系列的 CP 模塊）。

• GE IC698ETM001 vs. 羅克韋爾 ControlLogix EtherNet/IP 模塊：兩者都提供高性能的以太網連接。IC698ETM001 的優勢在于其對 GE 專有的 SRTP 和 EGDI 協議的深度支持，這對于構建基于 GE 控制器的系統至關重要。羅克韋爾的模塊則自然地對 CIP 協議（通用工業協議）進行了優化。

• GE IC698ETM001 vs. 西門子 CP 模塊：西門子的通信處理器模塊功能強大且靈活。IC698ETM001 作為 RX7i 平臺的原生模塊，在集成簡便性和與 GE 編程軟件（如 Proficy Machine Edition）的協同工作方面具有優勢。

• GE IC698ETM001 vs. 第三方以太網模塊：雖然存在第三方廠商提供的替代模塊，但使用原裝 GE IC698ETM001 可以確保最佳的兼容性、可靠性和技術支持。

選型建議與注意事項

1. 系統兼容性：GE IC698ETM001 專為 PACSystems RX7i 系列設計。在訂購前，請確認其與您的 RX7i CPU 型號和機架版本完全兼容。

2. 通信需求分析：根據您的應用需求，明確需要支持哪些協議（SRTP、Modbus TCP/IP、EGDI）。選擇具有相應功能的 IC698ETM001 型號。

3. 網絡規劃：在部署 IC698ETM001 前，應合理規劃 IP 地址、子網掩碼等網絡參數，確保與工廠網絡的兼容性。

4. 配置工具：模塊的初始化和網絡參數配置通常通過 GE 的 Proficy Machine Edition 軟件或?qū)Ｓ玫呐渲霉ぞ咄瓿伞４_保您有相應的軟件和知識。

5. 網絡安全：當將 GE IC698ETM001 連接到工廠網絡時，應遵循網絡安全最佳實踐，例如使用防火墻、VLAN 等隔離控制網絡，以防止未經授權的訪問。
