產品簡介與概述

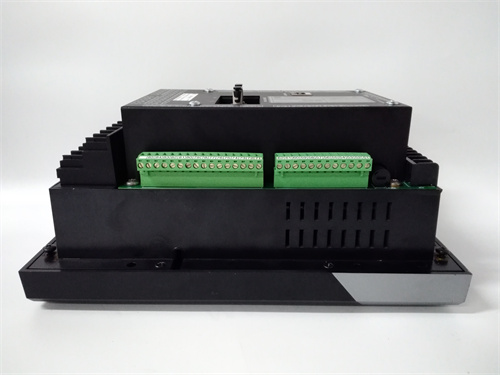

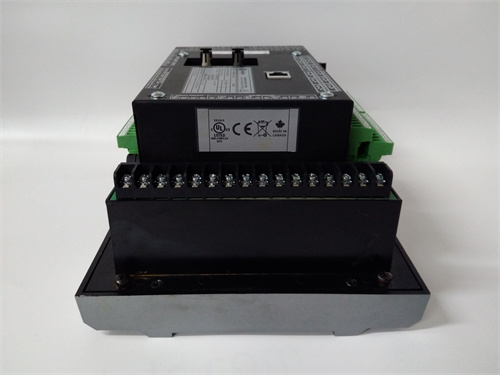

GE 369-HI-0-M-F-E-0 是一款由通用電氣（GE）生產的Multilin系列電動機保護繼電器，專為工業應用中各種類型電動機的綜合保護和管理而設計。該繼電器采用先進的微處理器技術，提供全面的保護功能、測量能力和通信選項，確保電動機在各種工況下安全可靠運行。GE 369-HI-0-M-F-E-0 作為369系列的特定配置型號，體現了GE Multilin產品在電動機保護領域的專業技術與可靠品質。

作為GE Multilin 369系列的重要成員，GE 369-HI-0-M-F-E-0 的型號代碼中的各個部分代表了不同的配置選項，包括輔助電源類型、通信協議、RTD配置等。該繼電器適用于中低壓電動機的保護，廣泛應用于石油化工、電力、水處理、采礦和制造業等關鍵領域。GE 369-HI-0-M-F-E-0 的設計符合國際電工委員會（IEC）和電氣與電子工程師協會（IEEE）的相關標準，為用戶提供可靠的電動機保護解決方案。

技術參數

GE 369-HI-0-M-F-E-0 電動機保護繼電器專為電動機綜合保護優化設計，其主要技術參數如下：

• 產品類型： 電動機保護繼電器

• 系列： GE Multilin 369系列

• 型號代碼解析：

  • HI：高電平輸入

  • 0：通信協議選項

  • M：Modbus通信

  • F：前面板顯示

  • E：擴展I/O

  • 0：其他選項

• 保護功能：

  • 過載保護（熱模型）

  • 堵轉保護

  • 短路保護

  • 接地故障保護

  • 欠載/欠流保護

  • 相不平衡保護

  • 反相保護

  • 過電壓/欠電壓保護

  • 啟動監視

  • 頻繁啟動保護

  • 溫度監測（RTD輸入）

• 測量功能： 三相電流、三相電壓、功率、功率因數、頻率、電能、熱容量使用率

• 輸入信號：

  • 電流輸入：5A或1A CT二次側

  • 電壓輸入：120V或480V PT二次側

  • RTD輸入：最多支持11個RTD

• 輸出繼電器： 多個可編程輸出繼電器

• 通信協議： Modbus RTU（RS-485）

• 顯示： LCD顯示屏，支持多語言菜單

• 事件記錄： 可記錄最近的事件和故障數據

• 波形捕捉： 故障前后波形記錄

• 工作電壓： 由輔助電源供電

• 工作溫度： -40°C至+60°C

• 防護等級： 前面板IP54

• 安裝方式： 面板安裝或機架安裝

• 認證： UL，CSA，CE

GE 369-HI-0-M-F-E-0 的全面保護功能和靈活配置使其成為各種電動機應用的理想選擇。

優勢與特點

GE 369-HI-0-M-F-E-0 的主要優勢在于其全面的保護功能、先進的監測能力和靈活的配置選項。

1. 全面的電動機保護： GE 369-HI-0-M-F-E-0 集成了電動機所需的幾乎所有保護功能，包括過載、堵轉、短路、接地故障、相不平衡、欠載/欠流、反相、過電壓/欠電壓等。這些保護功能可獨立配置，適應不同電動機類型和應用場景的保護需求。GE 369-HI-0-M-F-E-0 的全面保護確保了電動機在各種異常工況下都能得到及時可靠的保護。

2. 先進的熱模型： GE 369-HI-0-M-F-E-0 采用先進的熱模型算法，實時計算電動機的熱容量使用率，準確模擬電動機的發熱和冷卻過程。這種熱模型保護比傳統的過載繼電器更精確，可以在不犧牲保護的前提下充分發揮電動機的過載能力。GE 369-HI-0-M-F-E-0 的熱模型保護有效防止了電動機因過熱而損壞。

3. RTD溫度監測： GE 369-HI-0-M-F-E-0 支持最多11個RTD輸入，可直接監測電動機軸承、繞組和環境的溫度。通過實時溫度監測，繼電器可以在溫度超過允許范圍時及時發出報警或跳閘信號，有效預防電動機因過熱而損壞。RTD輸入的支持大大增強了GE 369-HI-0-M-F-E-0 的保護能力。

4. Modbus通信能力： GE 369-HI-0-M-F-E-0 標配Modbus RTU通信協議（RS-485接口），可輕松集成到工廠自動化系統和SCADA網絡中。通過通信接口，用戶可以遠程監控電動機的運行狀態、查看事件記錄、修改保護參數，實現集中管理和控制。GE 369-HI-0-M-F-E-0 的通信功能為工廠數字化和智能化提供了基礎支持。

5. 完善的事件記錄和波形捕捉： GE 369-HI-0-M-F-E-0 可記錄最近的事件和故障數據，包括故障類型、時間和電氣參數。同時，繼電器還支持故障前后波形捕捉，為故障分析和系統優化提供了寶貴的數據支持。這些功能使得維護人員可以快速定位故障原因，采取針對性措施防止故障再次發生。

6. 用戶友好的界面： GE 369-HI-0-M-F-E-0 配備LCD顯示屏和多語言菜單，操作直觀簡便。用戶可以通過前面板按鍵查看實時數據、修改參數、查看事件記錄，無需專用軟件或電腦。GE 369-HI-0-M-F-E-0 的用戶友好界面大大簡化了日常操作和維護。

7. 堅固的工業設計： GE 369-HI-0-M-F-E-0 采用工業級元器件和堅固的機械結構，能夠在惡劣的工業環境中長期穩定運行。寬工作溫度范圍（-40°C至+60°C）使其適用于各種氣候條件下的應用。

應用領域與實際案例

GE 369-HI-0-M-F-E-0 廣泛應用于各類工業和基礎設施領域中的電動機保護系統。

• 石油化工行業： 在煉油廠、化工廠和油氣輸送站，GE 369-HI-0-M-F-E-0 用于保護驅動泵、壓縮機和風機的電動機。GE 369-HI-0-M-F-E-0 的可靠保護確保了關鍵工藝設備的連續運行，避免了因電動機故障導致的生產中斷。GE 369-HI-0-M-F-E-0 的熱模型保護特別適用于可能出現過載工況的泵和壓縮機。

• 電力行業： 在火力發電廠、水電站和變電站中，GE 369-HI-0-M-F-E-0 用于保護鍋爐給水泵、冷卻水泵、風機和磨煤機等輔機電動機。GE 369-HI-0-M-F-E-0 的全面保護確保了發電機組的安全穩定運行，對電網可靠性至關重要。

• 水處理和供水系統： 在市政水處理廠、泵站和污水處理設施中，GE 369-HI-0-M-F-E-0 廣泛用于保護各種水泵電動機。繼電器的欠載保護功能可以有效檢測水泵空轉或失去負載的情況，防止水泵損壞。GE 369-HI-0-M-F-E-0 的可靠運行確保了供水系統的連續性和安全性。

• 采礦行業： 在礦山通風、排水和物料輸送系統中，GE 369-HI-0-M-F-E-0 用于保護各種關鍵電動機。繼電器的堅固設計和寬工作溫度范圍適應了礦山的惡劣環境，確保了生產安全。

• 水泥和建材行業： 在破碎機、磨機、風機和輸送機驅動系統中，GE 369-HI-0-M-F-E-0 用于保護電動機。繼電器的堵轉保護和過載保護功能特別適用于處理可能卡料的破碎機和磨機。

• 制造業： 在各種制造工廠的壓縮機、風機、泵和輸送系統中，GE 369-HI-0-M-F-E-0 廣泛用于電動機保護，確保生產設備的可靠運行。

競品對比

GE 369-HI-0-M-F-E-0 的主要競爭對手包括西門子（Siemens）的SIMOCODE pro系列、羅克韋爾自動化（Rockwell Automation）的E3和E3 Plus系列、施耐德電氣（Schneider Electric）的TeSys T系列以及ABB的UMC系列電動機管理控制器。

• 優勢： GE 369-HI-0-M-F-E-0 作為GE Multilin 369系列的標準型號，具有成熟的保護算法和豐富的現場應用經驗。其先進的熱模型保護在同類產品中表現出色，能夠準確模擬電動機的熱狀態。RTD溫度監測功能提供了額外的保護層，特別適用于重要電動機的保護。GE Multilin產品在電力行業的廣泛認可和應用也是GE 369-HI-0-M-F-E-0 的重要優勢。

• 劣勢： GE 369-HI-0-M-F-E-0 作為上一代產品，其通信選項相對有限，不如新一代產品支持的EtherNet/IP、PROFINET等現代工業以太網協議豐富。顯示界面相比現代產品的圖形化界面可能顯得較為簡單。

選型建議與注意事項

在選擇和使用 GE 369-HI-0-M-F-E-0 時，請考慮以下幾點：

1. 型號代碼解析： GE 369-HI-0-M-F-E-0 的型號代碼中的各個部分代表了不同的配置選項。在選型前，請確認該型號代碼的配置是否符合您的應用需求。

2. 電動機參數匹配： 根據被保護電動機的額定電流、額定電壓、啟動特性等參數，正確設置繼電器的保護定值。對于重要電動機，建議進行詳細的保護協調計算，確保保護的選擇性和可靠性。

3. 互感器選擇： 確保電流互感器（CT）和電壓互感器（PT）的變比和精度等級與繼電器的輸入范圍匹配。正確選擇互感器是保證保護精度和可靠性的基礎。

4. RTD安裝： 如果使用RTD溫度監測功能，正確選擇和安裝RTD傳感器。電動機繞組和軸承的溫度監測點應選在能反映真實溫度的位置，確保繼電器能夠準確監測電動機的熱狀態。

5. 通信網絡規劃： 如果計劃使用繼電器的通信功能，合理規劃RS-485網絡拓?fù)?，注意通信距離和終端電阻配置。確保繼電器與上位系統通信可靠。

6. 備件策略： 對于關鍵電動機，建議在庫存中保留備用GE 369-HI-0-M-F-E-0 繼電器，以便在故障時快速更換，最小化電動機停機時間。

安全注意事項： GE 369-HI-0-M-F-E-0 是電動機保護系統的關鍵組件，其安裝和維護必須遵循嚴格的安全規范：

• 所有安裝、組態和維護工作必須由經過培訓的合格人員完成

• 在操作繼電器和相關設備前，遵守電氣安全規程，確保設備已斷電并接地

• 進行任何接線操作前，確認CT和PT回路已安全隔離，注意CT二次回路不得開路

• 定期進行保護系統的功能測試，驗證繼電器和相關跳閘回路的正常工作

• 任何時候都不得繞過或禁用保護功能，以免危及電動機和人員安全

• 遵循GE提供的用戶手冊和技術文檔中的所有安全指導

• 妥善保管GE 369-HI-0-M-F-E-0 的配置參數和事件記錄，便于故障分析和系統優化
