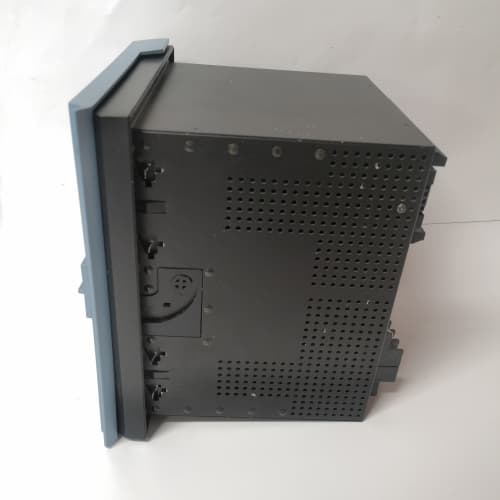

GE SR489-P5-LO-A20-E 產品深度解析

產品概述

GE SR489-P5-LO-A20-E 是一款由通用電氣（GE）及其旗下Grid Solutions業務部門生產的高性能發電機管理繼電器，屬于489系列保護繼電器產品線。作為GE自動化產品家族中的關鍵備件，GE SR489-P5-LO-A20-E 專門用于中小型發電機的全面保護、控制和監測，廣泛應用于各類工業和商業發電場合。它集成了多種保護功能、測量功能、控制邏輯和通信接口，能夠實時監測發電機的電氣參數和狀態，在檢測到故障時迅速、準確地發出跳閘信號，保護昂貴的發電機設備免受損壞。對于維護GE發電機保護系統的用戶而言，GE SR489-P5-LO-A20-E 是一款不可或缺且值得信賴的核心備件。

核心參數與功能

• 產品類型：該型號明確歸類為發電機管理繼電器，屬于多功能數字式保護繼電器。其完整的訂貨號 SR489-P5-LO-A20-E 精確標識了它在GE產品體系中的系列、功能配置、電源電壓、通信協議和外殼選項等。

• 保護功能：GE SR489-P5-LO-A20-E 為發電機提供了全面的保護功能，主要包括：

  • 差動保護（87G）：作為發電機內部故障的主保護，具有極高的靈敏度和速動性。

  • 過電流保護（50/51）：包括速斷、限時速斷和定時限/反時限過電流保護，用于相間故障保護。

  • 接地故障保護（50N/51N）：用于檢測定子繞組接地故障。

  • 過電壓/欠電壓保護（59/27）：防止發電機電壓異常運行。

  • 過頻/欠頻保護（81O/81U）：防止發電機頻率異常運行。

  • 逆功率保護（32）：防止原動機功率過低時，發電機從系統吸收有功功率變?yōu)殡妱訖C運行。

  • 失磁保護（40）：檢測發電機勵磁故障。

  • 負序過電流保護（46）：防止發電機因不平衡負載而發熱。

• 測量與監控：除了保護功能外，該繼電器還能實時測量和顯示發電機的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、電能等電氣參數，并監控斷路器狀態、告警信息等，為運行人員提供全面的設備運行狀態。

• 輸入與輸出：繼電器具備多個模擬量輸入（用于接入電流互感器和電壓互感器信號）、數字量輸入（用于接入外部狀態信號，如斷路器位置、勵磁系統狀態等）和數字量輸出（用于驅動跳閘線圈、發出告警信號、控制勵磁系統等）。

• 通信接口：根據型號后綴“-A20”的指示，GE SR489-P5-LO-A20-E 支持特定的通信協議，通常為Modbus RTU。其他可選協議包括PROFIBUS DP、DeviceNet等。這使其能夠與變電站自動化系統（SCADA）、PLC或DCS進行數據交換，實現遠程監控和整定。

• 物理特性：采用標準的嵌入式安裝結構，面板尺寸符合工業標準。其外殼設計堅固，防護等級高，能夠適應發電機控制室或開關柜的環境。其設計充分考慮了電力系統的電磁兼容性（EMC）要求。

優勢與特點

• 全面的發電機保護：GE SR489-P5-LO-A20-E 將一臺發電機所需的大部分保護功能集成于一體，取代了傳統的多個單一功能繼電器，簡化了保護屏柜的接線和設計，降低了成本和占地面積。這使得GE SR489-P5-LO-A20-E 成為對保護功能完整性要求極高的發電機組的理想選擇。

• 高可靠性與選擇性：作為應用于發電機關鍵保護的組件，該繼電器經過了GE嚴格的設計、測試和長期現場驗證，具備極高的可靠性。其精確的保護特性曲線和快速的故障判別能力，能夠確保在故障發生時，僅隔離發電機，最大限度地保障電網的穩定運行。

• 事件記錄與故障分析：繼電器內部具備強大的事件記錄功能，能夠記錄最近發生的多次故障事件（如故障類型、故障電流/電壓大小、動作時間等），并提供故障波形捕獲功能，為運行和維護人員分析故障原因、評估設備健康狀況提供了寶貴的數據支持。

• 靈活的配置與整定：通過前面板或通信軟件，用戶可以靈活地整定保護定值、選擇保護曲線、配置邏輯方程，適應不同型號、不同容量的發電機和應用場景。

應用領域與案例

• 工業自備電廠：在鋼鐵、化工、造紙、水泥等工業企業的自備電廠中，GE SR489-P5-LO-A20-E 用于保護為工廠提供電力和蒸汽的發電機組，保障企業生產的連續性和安全性。

• 商業樓宇與數據中心：在商業綜合體和數據中心的備用柴油發電機組上，用于實現快速、可靠的保護，確保在主電源失電時，備用電源能夠安全、迅速地投入。

• 小型水電站：在各種小型水力發電站中，用于保護水輪發電機組，實現無人值守或少人值守的自動化運行。

• 燃氣輪機發電機組：在分布式能源站和應急電源中，用于保護燃氣輪機發電機組。

競品對比

與市場上其他知名品牌的發電機保護繼電器（如ABB的REG670系列、西門子的7UM系列、施耐德電氣的MicOM P34x系列等）相比：

• 優勢：GE SR489-P5-LO-A20-E 的核心優勢在于其在中小型發電機保護領域的專注性和市場口碑。作為一款經典的、專門為發電機設計的保護繼電器，它在功能和成本之間取得了良好的平衡，深受工業和商業用戶的歡迎。對于已經大量采用GE保護產品的用戶而言，選擇原廠GE SR489-P5-LO-A20-E 備件是保證系統兼容性、簡化維護流程的最佳途徑。

• 劣勢：作為一款成熟的產品系列，其技術平臺相對于GE最新的UR系列或競爭對手的最新一代產品，可能在處理速度、通信接口的豐富程度和高級保護功能方面略顯保守。隨著技術發展，部分舊型號可能逐步進入產品生命周期的后期。

選型建議與注意事項

1. 精確匹配發電機參數：在采購GE SR489-P5-LO-A20-E前，必須精確核對您的發電機參數，包括額定電壓、額定電流、額定功率、頻率以及電流互感器和電壓互感器的變比。訂貨號中的每一個字符都代表了特定的規格，必須100%匹配，以確保保護定值的準確性和設備的兼容性。

2. 確認輔助電源電壓：仔細核對繼電器的輔助電源電壓（型號后綴“-P5”通常代表特定的電源電壓范圍，如80-300V DC或70-265V AC），確保與控制電源匹配。

3. 確認通信協議：根據您的上位系統（SCADA/DCS）的通信協議，確認型號后綴“-A20”所代表的Modbus RTU協議是否滿足要求。如需其他協議，則需選擇相應后綴的型號。

4. 認準GE官方或授權渠道：此類核心保護備件事關發電機設備的安全，市場存在翻新、拆機甚至假冒產品。為保障電力系統的安全，強烈建議通過GE Grid Solutions官方或其授權的、信譽卓著的核心分銷商進行采購，并索要原廠質保和出廠測試報告。

5. 注意整定和調試：更換繼電器后，必須嚴格按照原保護定值單，通過前面板或通信軟件重新進行保護定值的整定。建議由具備繼電保護專業知識的工程師進行操作，并做好詳細的記錄。
