產品描述

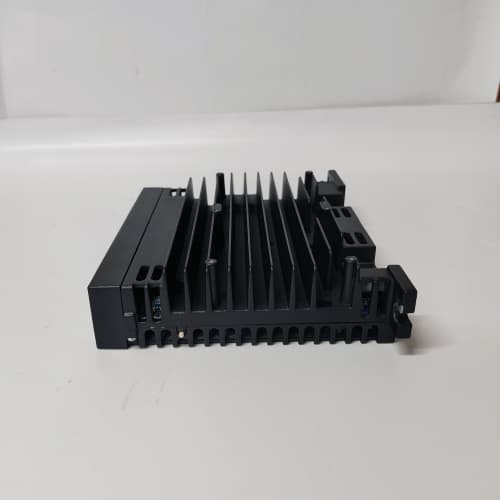

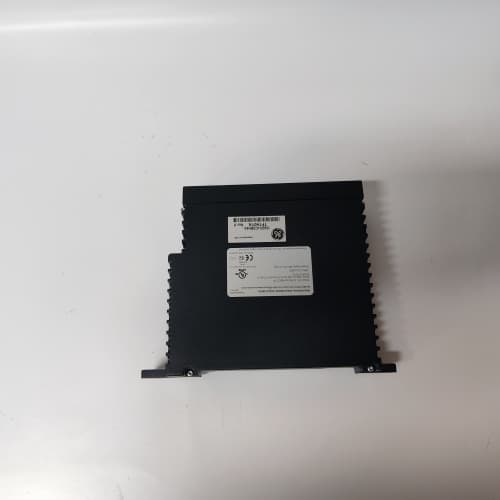

GE IS420PPNGH1A 是通用電氣（GE）智能平臺（現屬艾默生自動化）為其Mark VIe系列燃?xì)廨啓C(jī)/蒸汽輪機控制系統設計和生產的一款高性能通信接口模塊，屬于Speedtronic系列的重要組成部分。具體而言，GE IS420PPNGH1A 是一款PROFINET I/O通信模塊，專門用于實現Mark VIe控制器與PROFINET現場總線網絡之間的無縫連接。PROFINET是工業自動化領域廣泛應用的新一代工業以太網標準，以其高速、開放和靈活的通信能力著稱。GE IS420PPNGH1A 作為Mark VIe系統與這一現代工業以太網網絡的橋梁，負責處理PROFINET協議轉換、實時數據交換和網絡管理任務，確保燃?xì)廨啓C(jī)控制器與現場智能設備（如變頻器、遠程I/O、智能儀表）之間的高速、可靠通信。其緊湊的PCC（可編程控制卡）外形設計，使其能夠直接安裝在Mark VIe控制機架中，是GE燃?xì)廨啓C(jī)控制系統實現工業4.0和數字化工廠轉型的關鍵接口組件。

產品參數

• 品牌：GE Industrial Systems / 艾默生自動化

• 型號：[GE IS420PPNGH1A]（請在此處插入您的產品鏈接）

• 產品系列：Mark VIe Speedtronic 系列

• 類型：PROFINET I/O 通信接口模塊

• 支持的協議：PROFINET I/O （RT 實時通信）

• 兼容控制器：Mark VIe 控制器（如PPC， PDC， PMC等）

• 接口：2個 RJ-45 以太網端口（通常支持交換機功能，便于線性或星型拓?fù)洌?/p>

• 傳輸速率：10/100 Mbit/s

• 通信周期：支持實時（RT）通信，周期可配置（如 4ms， 8ms， 16ms等）

• 最大設備數：取決于網絡配置和控制器性能

• 拓?fù)浣Y(jié)構：支持星型、線型、環型（需交換機支持）

• 供電：由Mark VIe機架背板直接供電

• 狀態指示：前面板帶有LED狀態指示燈（電源、運行、網絡狀態、I/O通信狀態）

• 工作溫度：0°C 至 +65°C（工業級標準）

• 安裝方式：Mark VIe 機架插槽安裝（PCC尺寸）

• 認證：CE, UL, CSA, PROFINET國際認證等

優勢特點

1. 開放的標準協議：[GE IS420PPNGH1A] 支持開放的PROFINET工業以太網標準，使Mark VIe控制系統能夠與任何符合PROFINET規范的第三方設備無縫集成，包括西門子、菲尼克斯電氣、圖爾克等眾多品牌的遠程I/O、變頻器、智能儀表和執行機構。這大大擴展了GE燃?xì)廨啓C(jī)控制系統的設備選擇范圍，避免了供應商鎖定。

2. 高速實時通信：PROFINET RT技術保證了確定性實時通信，GE IS420PPPNGH1A 能夠?qū)崿F(xiàn)毫秒級的數據交換周期，滿足燃?xì)廨啓C(jī)控制對實時性的嚴苛要求。這對于需要快速響應的控制回路（如燃料控制、進口導葉控制）和狀態監測（如振動、溫度）至關重要，確保了機組在各種工況下的動態性能。

3. 靈活的拓?fù)浣Y(jié)構：該模塊集成了2個以太網交換機端口，支持靈活的線性或星型網絡拓?fù)洌喕爽F(xiàn)場布線。用戶可以將多個PROFINET設備以菊花鏈方式連接，減少了交換機的使用，降低了系統成本。同時，結合外部交換機，也可以構建高可靠性的冗余環網拓?fù)?，提高通信網絡的可用性。

4. 無縫集成Mark VIe系統：作為Mark VIe系統的原生PROFINET通信模塊，[GE IS420PPNGH1A] 在機械結構、電氣接口和軟件配置上與Mark VIe控制器完美兼容。通過GE的組態軟件（如ToolboxST或CIMPLICITY），工程師可以方便地導入PROFINET設備的GSDML文件，完成網絡配置和過程數據映射，實現即插即用，大大簡化了工程組態工作。

5. 強大的診斷功能：該模塊具備完善的在線診斷能力，能夠?qū)崟r監測PROFINET網絡的通信狀態、設備連接狀態和數據交換質量。診斷信息可以通過Mark VIe系統上傳至上位監控系統，幫助維護人員快速定位網絡故障（如斷線、設備離線、通信超時），有效減少系統停機時間。

應用領域與應用案例

• 應用領域：

  • 發電行業：燃?xì)廨啓C(jī)發電廠、蒸汽輪機發電廠、聯合循環電廠（CCPP）的輔機控制和狀態監測。

  • 油氣行業：天然氣管道壓縮機站的輔助設備控制。

  • 工業驅動：與支持PROFINET的變頻器、智能電機控制中心（MCC）集成。

  • 過程工業：作為Mark VIe系統與現場總線設備（如遠程I/O、分析儀表）的通信接口。

• 應用案例：

  • 案例一：聯合循環電廠輔機系統一體化
    在某大型聯合循環電廠，工程師采用 [GE IS420PPNGH1A] 將Mark VIe燃?xì)廨啓C(jī)控制系統與全廠輔助系統（如循環水泵房、冷卻塔風機控制系統）的PROFINET網絡無縫連接。通過該模塊，燃機控制器可以實時監控輔助設備的運行狀態，并根據機組負荷自動優化輔機運行組合，實現了全廠一體化控制，提高了整體運行效率。

  • 案例二：燃?xì)廨啓C(jī)變頻啟動系統集成
    某燃?xì)廨啓C(jī)發電機組采用變頻啟動方式，變頻器選用的是支持PROFINET通信的第三方品牌。通過GE IS420PPNGH1A模塊，Mark VIe控制系統直接通過PROFINET網絡與變頻器進行高速數據交換，發送轉速給定、啟停指令，并接收變頻器的實際轉速、電流和故障狀態。這種高速、數字化的通信方式，簡化了硬接線，提高了啟動過程的控制精度和可靠性。

競品對比

與市場上同等級的高端透平控制系統的工業以太網通信模塊（如Siemens T3000系統的PROFINET接口、Woodward的易捷（EasyGen）系列中的通信模塊等）相比：

• 優勢：[GE IS420PPNGH1A] 作為GE Mark VIe系統的原生PROFINET接口，與GE控制器的集成度最高，配置和使用最為便捷。對于希望將Mark VIe系統接入現代PROFINET網絡的用戶而言，這是最直接、最可靠的解決方案。其雙端口交換機功能簡化了網絡布線，降低了成本。

• 劣勢：該模塊主要面向GE的Mark VIe控制系統，通用性有限，無法用于其他品牌的透平控制系統。對于仍在大量使用傳統現場總線（如Modbus， Profibus）的用戶，升級到PROFINET可能需要更換現場設備或增加網關，帶來一定的投資。

選型建議與注意事項

• 選型建議：

  1. 確認系統兼容性：在訂購 [GE IS420PPNGH1A] 前，必須確認您的控制系統是GE的Mark VIe系列，并核對控制器型號、機架類型和系統軟件版本是否與該模塊完全兼容。

  2. 統計PROFINET設備：列出所有需要連接至PROFINET網絡的現場設備，包括設備類型、數量、所需通信數據量（輸入/輸出字節數）以及各自的GSDML文件。評估網絡負載，確保GE IS420PPNGH1A的性能滿足要求。

  3. 規劃網絡拓?fù)?/span>：根據現場設備的分布情況，合理規劃PROFINET網絡的拓?fù)浣Y(jié)構（星型、線型或環型）。確定交換機的使用和IP地址分配方案。

  4. 考慮實時性要求：根據控制應用對通信實時性的要求，確定合適的PROFINET通信周期。

• 注意事項：

  • 安裝、接線、配置和維護工作必須由經過GE培訓、具備Mark VIe系統專業知識的資深工程師執行，嚴格遵守GE的安全規程和操作手冊。

  • GE IS420PPNGH1A 是靜電敏感設備，操作前應采取適當?shù)姆漓o電措施。

  • 進行任何插拔操作前，務必確認整個控制系統已完全斷電，并遵循GE規定的上電/斷電順序。

  • 接線時，必須使用符合工業以太網要求的屏蔽雙絞線電纜（至少Cat5e），并確保RJ-45插頭連接牢固。PROFINET電纜應與動力電纜分開敷設，以減少電磁干擾。

  • 在ToolboxST或CIMPLICITY軟件中對GE IS420PPNGH1A進行配置時，必須正確設置IP地址、設備名稱和通信映射。導入GSDML文件后，需仔細核對每個子模塊的配置和數據一致性。錯誤的配置可能導致通信失敗或數據錯誤。

  • 為確保產品品質和獲得準確的技術支持與售后服務，請務必通過艾默生自動化（原GE）的官方授權渠道或信譽良好的合作伙伴采購正品GE IS420PPNGH1A。
