產品描述

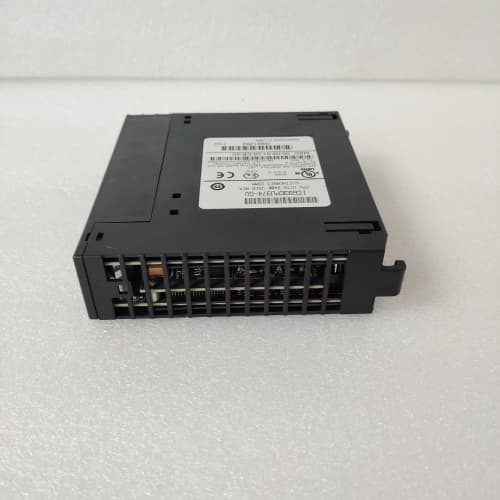

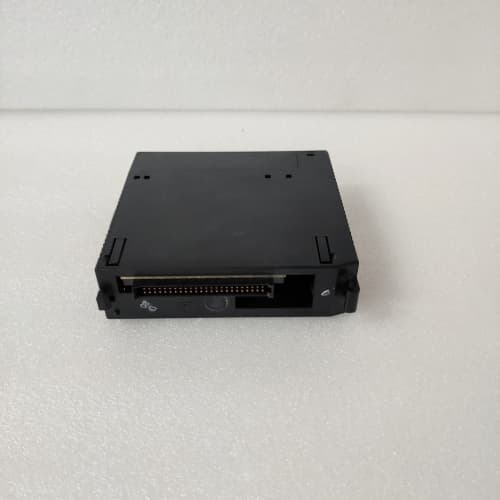

GE IC693BEM330 是一款在GE自動化產品線中具有核心地位的總線擴展模塊，屬于GE廣受歡迎的 Series 90-30 系列PLC的智能通信模塊。具體而言，該型號是一款 Genius總線通信主/從模塊，為90-30系列PLC提供了接入GE經典的Genius分布式I/O網絡的能力。GE IC693BEM330 既可以配置為Genius總線上的主站，用于連接和管理分布在現場的眾多Genius從站設備（如遠程I/O模塊、變頻器、智能儀表等）；也可以配置為從站，將90-30 PLC自身作為一個智能設備接入更高層級的Genius網絡。作為連接90-30控制器與Genius現場設備網絡的橋梁，GE IC693BEM330 極大地?cái)U(kuò)展了90-30系統的I/O容量和地理分布范圍，是實現分布式控制架構的關鍵組件。

產品參數

• 產品型號： GE IC693BEM330

• 產品類型： Series 90-30 Genius總線通信模塊

• 適用系統： GE Series 90-30 PLC

• 通信協議： Genius 總線協議，GE的專有高速現場總線協議

• 工作模式： 可配置為 Genius 總線主站 或 從站

• 通信速率： 支持 38.4 Kbps， 76.8 Kbps 和 153.6 Kbps，通過模塊上的撥碼開關或軟件配置

• 最大從站數量（主站模式）： 最多可連接 32個 Genius 總線從站設備

• 最大通信距離： 取決于通信速率和電纜類型，最長可達 2300米（使用中繼器可進一步延長）

• 接口類型： 標準的三端子螺絲接線排，用于連接 Genius 總線電纜

• 總線供電： Genius 總線可為部分現場設備提供隔離電源

• 診斷功能： 內置全面的診斷功能，包括總線狀態監控、從站診斷、通信錯誤統計，可通過模塊上的LED指示燈和PLC程序讀取

• 冗余支持： 支持總線冗余配置，可構建高可用性的Genius網絡

• 供電方式： 通過90-30 PLC機架的背板總線獲取電源

• 安裝方式： 標準模塊化設計，可直接插拔安裝在90-30 PLC機架的任何I/O插槽內

• 工作溫度： 0°C 至 +60°C，適應工業現場環境

優勢與特點

1. 強大的分布式I/O擴展能力：GE IC693BEM330 最核心的價值在于其強大的分布式I/O擴展能力。通過一個 GE IC693BEM330 主站模塊，90-30 PLC可以管理多達32個Genius總線從站設備，每個從站又可以支持?jǐn)?shù)十甚至上百個I/O點。這意味著用戶可以通過一根雙絞線電纜，將I/O覆蓋范圍擴展到數公里之外，極大地突破了本地機架的物理限制，為構建大規模、分布式的控制系統提供了經濟高效的解決方案。

2. 靈活的雙模式操作：GE IC693BEM330 支持主站和從站兩種工作模式，提供了極大的應用靈活性。在大多數應用中，它作為主站連接現場的遠程I/O站。但在某些需要將90-30 PLC集成到更大規?？刂葡到y(tǒng)的場景中，可以將 GE IC693BEM330 配置為從站，使其成為上層Genius網絡中的一個節點，與上位機或其他主站PLC進行數據交換。這種一機多能的設計，簡化了系統架構，減少了備件種類。

3. 成熟可靠的Genius總線技術：Genius總線作為GE在工業現場總線領域的經典技術，以其極高的可靠性、實時性和抗干擾能力而聞名。GE IC693BEM330 繼承了這一技術優勢，能夠在強電磁干擾、寬溫濕度變化的惡劣工業環境中保持穩定的通信。這種成熟可靠的特性，使得 GE IC693BEM330 在電力、冶金、水處理等對可靠性要求極高的行業中獲得了廣泛的應用和長期的驗證。

4. 高確定性的實時通信：Genius總線采用令牌傳遞的總線訪問控制方式，確保了網絡通信的確定性和實時性。GE IC693BEM330 能夠精確控制每個從站的數據更新時間，滿足對時間要求苛刻的控制應用需求。無論是高速生產線的同步控制，還是過程工業的快速聯鎖響應，GE IC693BEM330 都能保證數據在規定時間內完成傳輸。

5. 全面的診斷與故障排查能力：GE IC693BEM330 提供了豐富的診斷功能。模塊正面的LED指示燈可以快速顯示模塊狀態、總線活動和通信故障。通過90-30 PLC的程序，用戶可以讀取每個連接從站的詳細狀態信息、診斷數據以及通信錯誤統計。當網絡出現問題時，這些診斷信息能夠幫助維護人員快速定位故障點，無論是總線電纜短路、從站掉線還是通信質量下降，都能一目了然，顯著縮短系統的平均修復時間（MTTR）。

應用領域與應用案例

• 應用領域：

  • 水處理：在大型自來水廠和污水處理廠中，用于連接分布在沉淀池、濾池、加藥間、泵站等廣闊區域的遠程I/O站。

  • 電力行業：在火電廠的輸煤、除灰、化水等輔控系統中，用于采集分散的現場信號并控制設備。

  • 冶金行業：在高爐、轉爐、連鑄等生產線的輔助系統中，用于長距離的分布式信號采集和控制。

  • 交通隧道：在公路隧道和地鐵隧道中，用于連接分布在數公里隧道內的通風、照明、消防等監控設備。

• 應用案例：
  某大型城市的污水處理廠需要進行自動化升級改造。該廠占地廣闊，粗細格柵、曝氣池、沉淀池、加藥間、污泥脫水間等設施分散在廠區各處。原系統采用集中式I/O，信號電纜鋪設復雜且故障率高。改造方案采用了以GE Series 90-30 PLC為核心，配合多個 GE IC693BEM330 Genius通信模塊構建分布式控制系統。在每個工藝單元附近設置Genius遠程I/O站，通過 GE IC693BEM330 主站模塊與中控室的90-30 PLC連接。整個廠區只用了兩根Genius總線電纜（一用一備，實現冗余）就取代了原有的數百根長距離信號電纜。改造后，系統運行穩定可靠，通信故障率大幅下降，維護工作量顯著減少。GE IC693BEM330 的出色表現為這座大型污水處理廠的自動化升級提供了堅實的通信保障。

與競品的對比

與市場上其他主流PLC系統的現場總線模塊（如西門子的PROFIBUS DP模塊、羅克韋爾的Remote I/O模塊）相比，GE IC693BEM330 有其獨特的定位：

• GE系統內的無縫集成：作為GE Series 90-30 PLC的原生通信模塊，GE IC693BEM330 在硬件電氣特性、通信協議和組態軟件（Logicmaster 90-30 或 Proficy Machine Edition）方面實現了與90-30控制器最徹底的融合。用戶可以在GE的工程軟件中，像配置本地I/O一樣直觀地配置Genius網絡上的所有從站設備，并進行在線診斷，無需任何第三方工具。

• Genius總線生態的天然支持：對于已經大量部署了GE Genius I/O模塊的老用戶而言，GE IC693BEM330 是將其現有現場設備無縫接入90-30 PLC系統的理想橋梁。它完美支持經典的Genius協議，保護了用戶的既有投資，無需更換大量現場設備即可實現系統升級或擴展。

• 專為惡劣環境設計的可靠性：Genius總線技術在設計之初就充分考慮了電力、冶金等重工業現場的嚴苛環境。GE IC693BEM330 及其配套的Genius I/O模塊以其強大的抗干擾能力和長距離通信能力，在這些領域建立了極佳的口碑，其可靠性經過了數十年的現場驗證。

選型建議與注意事項

• 選型建議：

  1. 確定工作模式：在選用 GE IC693BEM330 前，首先需要明確其在系統中的角色。是作為主站連接遠程I/O，還是作為從站接入上級網絡？不同的工作模式?jīng)Q定了模塊的配置方式和在系統中的位置。

  2. 評估從站數量和網絡規模：作為主站使用時，必須詳細統計需要連接的所有Genius總線從站設備的數量和分布距離。確保不超出模塊的最大從站數量（32個）和通信距離限制。對于超大型網絡，可能需要配置多個 GE IC693BEM330 模塊或使用總線中繼器。

  3. 確定冗余需求：對于連續生產過程的關鍵應用，應考慮采用總線冗余配置。這需要配置冗余的 GE IC693BEM330 模塊、冗余的Genius總線電纜以及支持冗余的從站設備。

• 注意事項：

  • 斷電操作：在插拔 GE IC693BEM330 模塊或進行外部接線時，務必確保PLC機架已斷電，以防止帶電插拔造成模塊損壞。

  • 正確設置模塊地址：GE IC693BEM330 作為Genius總線上的設備，必須有唯一的地址。作為主站時，其地址通常固定為0；作為從站時，其地址必須設置為1-31之間的唯一值，且不能與總線上其他設備沖突。地址通常通過模塊上的撥碼開關設置。

  • 總線終端匹配：Genius總線網絡必須在物理拓?fù)涞膬啥苏_連接終端電阻，以消除信號反射，保證通信質量。終端電阻的阻值和連接方式需嚴格按照GE的規范執行。

  • 查閱官方手冊：在進行硬件組態、參數配置和接線前，強烈建議詳細閱讀GE官方發布的 GE IC693BEM330 用戶手冊和Genius總線系統規劃指南，以獲取最準確、最權威的技術信息和操作規范。
