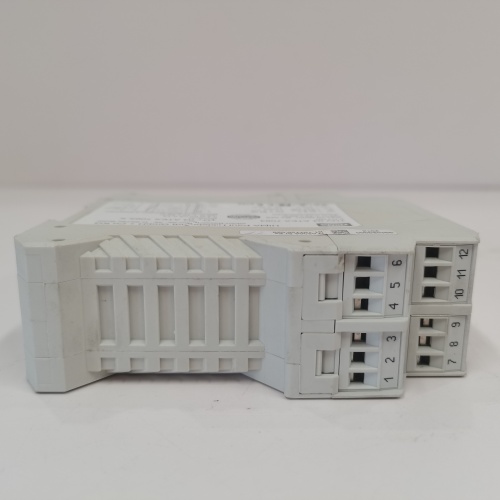

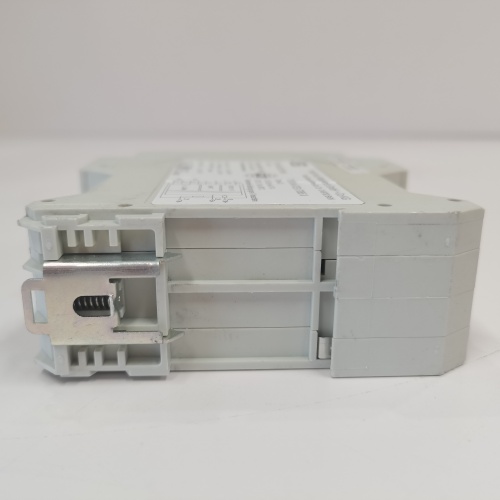

HIMA H6200A 黑馬安全相關控制器模塊

產品描述

HIMA H6200A 是一款高性能的安全相關控制器模塊，屬于黑馬（HIMA）旗下享譽全球的 HIMatrix 系列可編程電子安全系統的重要組成部分。黑馬作為工業安全控制系統領域的全球領導者，其產品廣泛應用于過程工業、軌道交通和機械制造等領域的安全關鍵應用。HIMA H6200A 作為 HIMatrix 系列的核心控制器模塊，專門設計用于執行 SIL（安全完整性等級）3 級及以下的安全功能，如緊急停車系統（ESD）、火災及氣體檢測系統（F&G）、燃燒器管理系統（BMS）和高完整性壓力保護系統（HIPPS）。該模塊通常被識別為緊湊型安全控制器，采用模塊化設計，集成了強大的安全邏輯處理器和多種通信接口。HIMA H6200A 通常安裝在控制柜內的 DIN 導軌上，作為安全系統的中央處理單元，接收來自現場安全傳感器（如急停按鈕、安全門開關、光幕、壓力開關等）的信號，執行用戶編程的安全邏輯，并通過其輸出模塊驅動安全執行器（如接觸器、電磁閥、報警器）動作，將過程置于安全狀態。對于安全工程師、過程控制工程師和工廠維護人員而言，HIMA H6200A 代表了一種經過 TüV 權威認證的、高可靠性的安全控制解決方案，其完善的自診斷能力和故障安全設計為工業生產提供了最高等級的保護。

產品參數

了解 HIMA H6200A 的技術規格對于正確設計和應用安全相關系統至關重要：

• 產品型號： HIMA H6200A

• 系列歸屬： HIMA HIMatrix 系列可編程電子安全系統

• 模塊類型： 安全相關控制器模塊

• 安全等級： TüV 認證，最高可達 SIL 3（IEC 61508）、PLE（ISO 13849）和 AK 6（DIN V 19250）

• 處理器： 高性能冗余架構處理器，用于執行安全邏輯和自診斷

• 程序內存： 大容量程序和數據內存，支持復雜安全邏輯程序的存儲和執行

• 輸入/輸出容量： 可連接本地和遠程安全 I/O 模塊，支持?jǐn)?shù)百個安全信號點

• 通信接口： 集成了多種通信接口，包括以太網（用于編程和系統通信）、SafeEthernet（用于控制器間安全相關通信）和串行接口

• 通信協議： 支持 HIMA 專有的 SafeEthernet 協議以及標準工業協議（如 Modbus TCP/RTU、Profibus DP）

• 診斷功能： 全面的自診斷功能，包括 CPU 自檢、內存檢查、I/O 通道監測和通信監視；前面板 LED 提供詳細的模塊狀態和診斷指示

• 電源要求： 通常需要 24 VDC 冗余電源輸入，確保供電可靠性

• 計時功能： 內置硬件時鐘，支持事件時間戳

• 工作溫度： 0°C 至 60°C，適用于工業控制柜環境

• 安裝方式： DIN 導軌安裝，結構緊湊

• 認證： TüV、CE、UL、CSA 等多種國際權威認證

優勢特點

HIMA H6200A 憑借其卓越的安全性能和與 HIMatrix 系統的完美配合，在安全控制領域擁有顯著優勢：

• 最高的安全完整性等級： HIMA H6200A 通過了德國 TüV 的權威認證，最高可達 SIL 3 安全等級，符合 IEC 61508 等國際安全標準的要求。這意味著它能夠以極高的可靠性和完整性執行安全功能，將危險事件發生的概率降低到可接受的水平。對于煉油廠、化工廠等存在重大危險源的場合，選擇 HIMA H6200A 意味著為人員和環境提供了最高等級的保護。

• 故障安全的系統設計： HIMA H6200A 采用故障安全（Fail-Safe）設計原則。當系統檢測到內部或外部故障（如 CPU 故障、通信中斷、I/O 通道故障）時，它會自動將相關聯的輸出導向預定義的安全狀態，確保過程能夠安全地停機或維持在安全狀態。這種設計避免了因系統自身故障而導致危險情況的發生。

• 全面的自診斷能力： HIMA H6200A 具有極其強大的自診斷功能。它不僅持續監測自身的硬件和軟件健康狀況，還能通過其專用的安全 I/O 模塊，對現場傳感器和執行器的線路進行定期檢測，及時發現開路、短路等故障。這種全面的診斷能力大大提高了安全系統的可用性，確保任何潛在的故障都能被及時發現和處理。

• 高可靠性的冗余架構： HIMA H6200A 支持多種冗余配置選項，包括控制器冗余、電源冗余和通信冗余。在關鍵安全應用中，可以采用雙機熱備配置，當主控制器發生故障時，備用控制器能夠無縫接管，保證安全功能的不間斷執行，避免了因控制系統單點故障導致的非計劃停產。

• SafeEthernet 安全通信協議： HIMA 專有的 SafeEthernet 協議使得多個 HIMA H6200A 控制器之間可以通過標準以太網進行安全相關的數據交換。這種通信方式符合 SIL 3 安全等級要求，可以實現分布式安全系統的協同工作，例如，將整個工廠劃分為多個安全區域，各區域的安全控制器通過 SafeEthernet 進行聯鎖，實現全局安全保護策略。

應用案例

HIMA H6200A 廣泛應用于對安全性要求極高的各類工業領域：

• 石油化工緊急停車系統： 在煉油廠和化工廠中，HIMA H6200A 作為緊急停車系統（ESD）的核心控制器，持續監測反應器、精餾塔、儲罐等關鍵設備的壓力、溫度、液位等參數。當工藝參數超過安全限值時，它立即執行預編程的安全邏輯，順序或同時關閉進料閥、切斷加熱源、打開泄壓閥，將裝置安全地停運，防止爆炸、火災等災難性事故的發生。

• 火災及氣體檢測系統： 在海上石油平臺、陸上油氣處理廠和大型化工廠中，HIMA H6200A 被用作火災及氣體檢測系統（F&G）的控制器。它接收來自各類探測器（如煙感、溫感、火焰探測器、可燃?xì)怏w探測器、有毒氣體探測器）的信號，經過邏輯判斷后，啟動聲光報警，并聯動消防設備（如雨淋閥、泡沫系統、消防泵）和排風系統，保護人員和設備安全。

• 燃燒器管理系統： 在電站鍋爐、工業爐窯和加熱爐的燃燒器管理系統中，HIMA H6200A 負責執行安全啟動、運行監控和緊急停爐邏輯。它確保在點火前對爐膛進行充分的吹掃，防止爆燃；在運行中持續監測火焰信號，一旦檢測到熄火，立即切斷燃料供應，保證燃燒系統的安全。

• 高完整性壓力保護系統： 在高壓天然氣管道或油氣處理設施中，HIMA H6200A 被用于構建高完整性壓力保護系統（HIPPS）。它通過高可靠性的傳感器檢測管道壓力，當壓力超過設定值時，快速關閉專用的緊急切斷閥，隔離高壓源，防止管道超壓破裂，保護下游設備。這種應用對控制系統的響應速度和可靠性要求極高。

• 渦輪機械控制： 在大型壓縮機、透平膨脹機和泵的機械保護系統中，HIMA H6200A 可以獨立于基本過程控制系統，提供超速、軸振動過大、軸承溫度過高等關鍵保護功能，確保高速旋轉機械的安全運行。
