產品概述

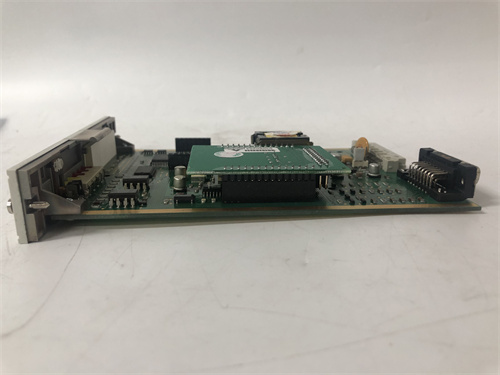

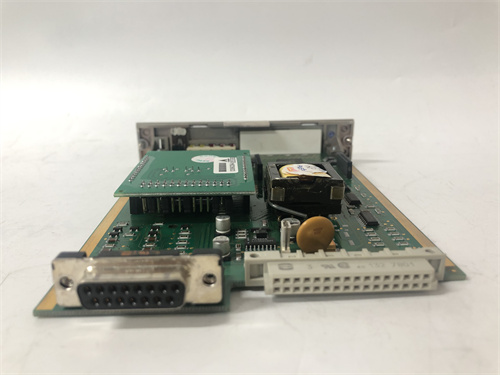

HONEYWELL 05701-A-0351 05701-A-302 是霍尼韋爾公司為其過程控制系統中廣泛使用的TDC 3000和Experion PKS分布式控制系統（DCS）平臺設計的一組關鍵輸入/輸出組件。具體而言，這是一對配套的I/O模塊：HONEYWELL 05701-A-0351 05701-A-302 通常指代一個模擬量輸入（AI）高電平處理器卡及其對應的端子板。其中，05701-A-0351 是高電平模擬量輸入處理器卡，負責信號調理、A/D轉換和數據通信；而05701-A-302 是其配套的現場接線端子板，提供物理接線端子和信號調理電路（如保險絲、電阻）。這一組合是霍尼韋爾DCS連接現場4-20mA、0-5V等模擬量變送器（如壓力、溫度、流量變送器）的標準接口，負責將關鍵的連續過程變量安全、精確地引入控制系統。這對組件的可靠性和精度直接關系到整個DCS監控和調節過程的能力。

產品參數

• 產品型號：

  • 處理器卡： 05701-A-0351

  • 端子板： 05701-A-302

• 品牌： 霍尼韋爾

• 所屬系統： TDC 3000 / Experion PKS 系列DCS

• 模塊類型： 模擬量輸入模塊組合

• 信號類型： 高電平模擬量輸入，典型支持：

  • 4-20mA DC（有源/無源）

  • 0-5V DC

  • 0-10V DC

  • 1-5V DC

• 通道數量： 通常為8路或16路隔離/分組隔離輸入（具體取決于型號后綴和配置）。

• 精度： 高精度，通常為±0.1% 滿量程或更高。

• 隔離： 通道間通常進行隔離，或分組隔離，以防止地環路干擾和信號串?dāng)_。

• A/D轉換： 處理器卡完成高分辨率的模數轉換（例如16位）。

• 診斷功能： 具備輸入信號開路（斷線）、短路（超量程）等基本診斷能力，并通過系統軟件報警。

• 連接方式：

  • 端子板（05701-A-302）： 提供可插拔的現場接線端子，通常包含用于每通道的保險絲、精密電阻（用于電流-電壓轉換）和測試點。

  • 處理器卡（05701-A-0351）： 通過專用連接器與端子板對接，并插入DCS的I/O機籠背板。

• 通信： 處理器卡通過I/O鏈路與DCS的控制處理器進行數據交換。

• 電源： 由DCS機籠背板供電。

優勢與特點

1. 高精度與可靠性： HONEYWELL 05701-A-0351 05701-A-302 組合專為工業過程測量設計，提供卓越的測量精度和長期穩定性。其信號調理和隔離設計有效抑制了工業現場的噪聲干擾，確保了過程數據的真實可靠。

2. 模塊化與易于維護： 采用處理器卡與端子板分離的設計，使維護極為便捷。現場接線固定在端子板上，當需要更換或升級處理器卡時，無需拆卸現場線纜，只需斷開連接器即可。這種設計最大限度地減少了維護停機時間和接線錯誤的風險。

3. 全面的系統集成與診斷： 作為霍尼韋爾DCS的原生組件，該組合與Experion PKS或TDC 3000軟件環境深度集成。工程師可在控制站組態中輕松配置每個通道的量程、工程單位和報警限值，并能實時查看信號質量、原始值和診斷狀態。

4. 靈活的配置能力： 每路通道通常可通過軟件或硬件跳線獨立配置為電流或電壓輸入，適應不同類型的變送器，提高了應用的靈活性。

5. 堅固的工業設計： 設計符合嚴格的工業環境標準，能夠承受溫度波動、振動和電氣噪聲，是連續過程運行的理想選擇。

應用領域與案例

HONEYWELL 05701-A-0351 05701-A-302 廣泛應用于霍尼韋爾DCS控制的各類連續和批量過程工業。

• 應用領域：

  • 石油化工與煉油

  • 天然氣加工與液化

  • 制藥與生物技術

  • 電力（火電、核電）

  • 造紙與紙漿

• 應用案例：
  在一座大型煉油廠的催化重整裝置中，反應器的入口壓力、多個床層溫度、以及產品分離器的液位等數百個關鍵工藝參數，都需要進行精確監控。這些參數由現場的4-20mA壓力變送器、熱電偶溫度變送器和差壓液位變送器測量。這些變送器的信號線被接入多個分散的I/O機柜，每個機柜內安裝有多套HONEYWELL 05701-A-0351 05701-A-302 模塊組合。端子板05701-A-302負責接收并保護現場信號，處理器卡05701-A-0351則將這些模擬信號高精度地轉換為數字量，并通過DCS網絡實時傳送給中央控制室的操作員站和控制處理器。操作員據此監控整個反應的平穩性，而先進控制算法則利用這些數據進行優化調節。

與競品對比

• vs. 通用PLC模擬量輸入模塊： 通用PLC模塊更側重于離散和批量控制，其模擬量處理在精度、通道隔離和與復雜過程控制算法的集成深度上通常不及DCS專用的05701-A-0351組合?；裟犴f爾組合專為高密度、高可靠的過程信號處理優化。

• vs. 其他DCS品牌AI模塊（如艾默生DeltaV CHARM卡， 橫河CENTUM模塊）： 各DCS廠商均有類似的模擬量輸入方案。05701-A-0351/302的核心優勢在于其與霍尼韋爾龐大且成熟的TDC/Experion生態系統無縫兼容，對于存量巨大的霍尼韋爾DCS用戶而言，是保證系統一致性和長期支持的首選。

• vs. 智能變送器直接數字總線（如FF現場總線）： 現場總線方案減少了布線，但傳統4-20mA模擬量信號因其簡單、可靠、抗干擾強，在大量基本回路中仍是主流。05701-A-0351/302正是服務于這一龐大且穩定的市場。

選型建議與注意事項

1. 確認系統與機籠兼容性： 必須確認該模塊組合與您現有的霍尼韋爾DCS系統型號（TDC 3000 LCN/UCN或Experion C系列）、I/O機籠類型（如C200、C300）完全兼容。

2. 明確信號類型與量程： 列出所有需要接入的模擬量信號的類型（4-20mA/電壓）、量程范圍以及是否需要隔離。確保05701-A-0351卡的配置能力滿足要求。

3. 規劃通道密度與供電： 根據點數需求確定所需模塊數量。注意部分型號可能需要外部供電或配備特殊的保險絲模塊。

4. 重視接線與接地： 信號電纜必須使用屏蔽雙絞線，并在DCS機柜側單點接地，以抑制干擾。端子板上的保險絲規格必須正確。

5. 專業組態與校準： 模塊安裝后，需要在霍尼韋爾的組態軟件（如Control Builder）中進行硬件聲明和通道參數配置。對于高精度要求，可能需要進行系統校準。更換模塊時，務必先備份原組態。
