產品描述

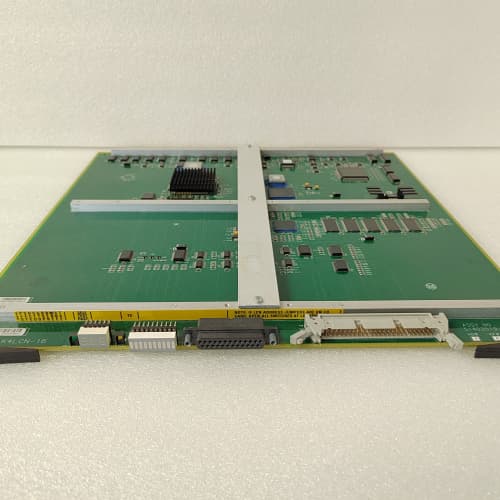

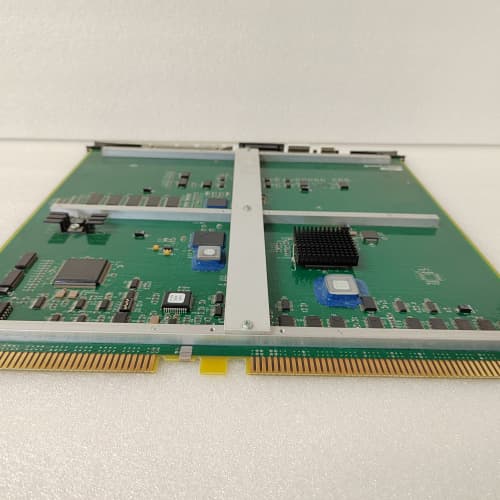

HONEYWELL 51400700-100 是一款由霍尼韋爾為其過程控制系統（如 TDC 3000 或 Experion PKS）設計和制造的高性能數字量輸出模塊。這款 HONEYWELL 51400700-100 模塊的核心功能是將來自控制器的邏輯運算結果，轉換為能夠驅動現場執行設備的開關量輸出信號，如繼電器、電磁閥、指示燈和報警器。它是霍尼韋爾控制系統指令的最終執行者，負責將數字控制信號轉化為物理動作，實現對現場設備的遠程自動控制。HONEYWELL 51400700-100 以其高可靠性、高驅動能力和在過程工業環境中的穩定性，成為煉油、化工、電力等行業中不可或缺的關鍵組件。

產品參數

• 品牌： 霍尼韋爾

• 型號： 51400700-100

• 類型： 數字量輸出模塊

• 系列： 適用于 TDC 3000 / Experion PKS 等系統

• 輸出通道： 通常為 16 通道

• 輸出電壓： 24V DC 或 120/240V AC（根據具體型號）

• 輸出類型： 繼電器輸出或固態繼電器輸出

• 每點輸出電流： 足以驅動中間繼電器

• 隔離： 輸出通道與系統背板之間隔離

• 診斷： 模塊狀態、通道狀態 LED 指示燈

• 安裝方式： 插入霍尼韋爾 I/O 機架的專用基板

優勢特點

HONEYWELL 51400700-100 最大的優勢在于其堅固的設計和高驅動能力，能夠直接驅動工業控制中常見的中間繼電器和負載。這款 HONEYWELL 51400700-100 模塊采用光電隔離技術，有效地將現場執行機構可能引入的電氣噪聲和瞬態浪涌與敏感的控制器隔離開來，保護了昂貴的控制設備。每個輸出通道都配有狀態指示燈，維護人員可以直觀地看到每個輸出點的通斷狀態，極大地簡化了現場故障排查工作。作為霍尼韋爾的原廠模塊，它與霍尼韋爾的控制系統和工程軟件無縫集成，配置和使用非常便捷。其電路板通常涂有三防漆，能夠抵抗潮濕、粉塵和腐蝕性氣體的侵蝕。

應用案例

HONEYWELL 51400700-100 廣泛應用于采用霍尼韋爾控制系統的各類過程工業中。在一個大型煉油廠的催化裂化裝置，多個 HONEYWELL 51400700-100 模塊被安裝在控制柜中。它們接收來自控制器的大量邏輯指令，輸出信號去驅動中間繼電器，進而控制工藝管道上的電磁閥、電機的啟停和報警器。例如，當某個反應器的溫度超過閾值時，控制器會通過 51400700-100 模塊發出指令，驅動一個電磁閥打開緊急冷卻水噴淋系統。在化工廠的批量控制系統中，它用于控制反應釜的加料閥和攪拌電機的啟動/停止。

競品對比

與艾默生 DeltaV 或 ABB 的同類數字量輸出模塊相比，HONEYWELL 51400700-100 在霍尼韋爾的 TDC 3000 和 Experion 系統內具有最佳的兼容性和性能。其輸出電路的設計和驅動能力都是針對霍尼韋爾系統優化的。與通用的 PLC 數字量輸出模塊相比，51400700-100 在設計上更注重在復雜工業環境下的長期穩定性和抗干擾能力，其通道隔離和診斷功能也更完善。霍尼韋爾在過程控制領域的深厚積累，也體現在這款模塊對各類工業執行機構負載的廣泛適應性上。

選型建議與注意事項

在選型 HONEYWELL 51400700-100 時，首先需要根據您的應用確定所需的輸出電壓類型（24V DC 或 120/240V AC），確保模塊與現場執行機構的電源匹配。
注意事項：

• 外部電源： 對于繼電器輸出模塊，其輸出觸點本身是干接點，通常需要外部提供現場電源。必須為公共端提供符合要求的電壓和足夠容量的電源。

• 負載匹配： 在連接負載前，需確認負載的電流和電壓是否在模塊的額定范圍內。對于較大功率的負載，應通過中間繼電器進行轉接。

• 浪涌抑制： 如果所帶負載為感性負載（如繼電器線圈、電磁閥），建議在負載兩端并聯浪涌抑制器件（如續流二極管或壓敏電阻），以保護模塊的輸出觸點。

• 靜電防護： 在操作模塊時，應遵守靜電防護規范，避免損壞內部電子元件。
