產品描述

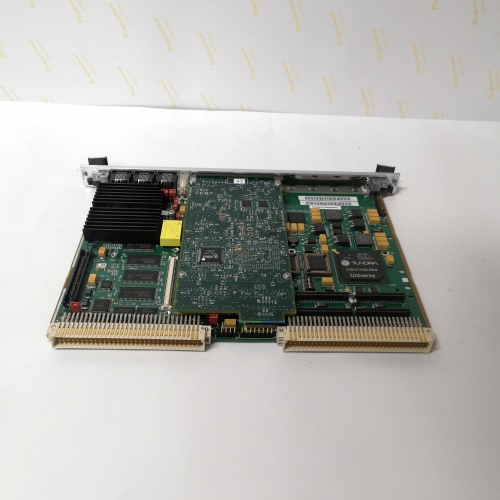

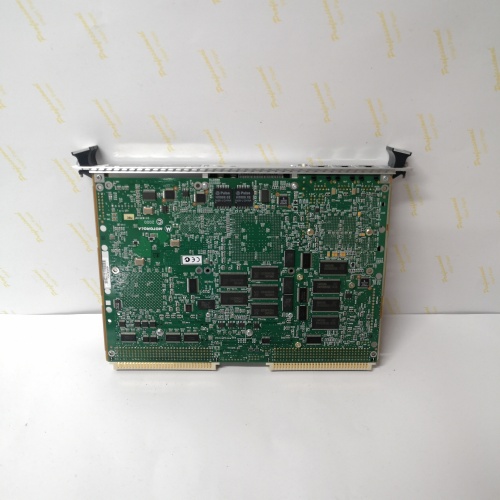

Motorola MVME5110-2261 是摩托羅拉（Motorola）嵌入式計算機部門（后并入Emerson、Artesyn Embedded Technologies）推出的一款高性能VMEbus單板計算機，屬于MVME5100系列產品。該模塊基于PowerPC處理器架構，專為要求高可靠性、高處理性能和長生命周期支持的工業控制、國防軍工、航空航天及醫療設備等領域而設計。
Motorola MVME5110-2261 采用VME64總線標準，支持VMEbus背板通信，可與其他VMEbus模塊（如I/O板卡、通信板卡、數據采集板卡）協同工作，構建高可靠性嵌入式控制系統。該模塊廣泛應用于雷達系統、飛行模擬器、工業自動化控制、半導體制造設備、醫療影像設備等對計算性能和系統穩定性要求極高的場景。
產品參數
處理器：PowerPC 750（主頻450 MHz或466 MHz）
內存：128 MB SDRAM（可擴展至512 MB）
存儲：32 MB Flash（板載，用于引導和系統存儲）
二級緩存：1 MB L2 Cache
總線接口：VME64（兼容VME32），支持VMEbus主/從模式
通信接口：2個10/100BASE-T以太網口、2個串行端口（RS-232）、1個并口
擴展接口：PMC（PCI Mezzanine Card）插槽，支持PMC擴展模塊
操作系統支持：VxWorks、LynxOS、Linux、QNX等實時操作系統
工作溫度：0 °C 至 +55 °C（工業級），可選寬溫版本
MTBF：>200,000小時（高可靠性設計）
認證：符合VMEbus規范，CE、FCC認證
優勢與特點
PowerPC高性能處理器
Motorola MVME5110-2261 搭載PowerPC 750處理器，主頻最高達466 MHz，具備強大的浮點運算能力和高效的指令執行效率，非常適合雷達信號處理、實時仿真等計算密集型應用。
VMEbus工業標準
采用VME64總線標準，Motorola MVME5110-2261 可與大量現有VMEbus模塊兼容，保護用戶的歷史投資。VMEbus以其高可靠性、高帶寬和確定性響應，在軍工、航天、工業控制等領域擁有超過30年的應用歷史。
PMC擴展能力
板載PMC插槽，支持添加PMC格式的擴展模塊（如高速數據采集卡、光纖通信卡、GPU加速卡等），極大提升了 Motorola MVME5110-2261 的靈活性和功能擴展能力。
長生命周期支持
Motorola MVME5110-2261 專為需要長期穩定供貨的工業與軍工應用而設計，具備10年以上的產品生命周期，避免了頻繁升級帶來的系統重構成本和驗證風險。
高可靠性與寬溫適應性
采用工業級元器件，具備高MTBF指標，可選寬溫版本，適用于振動、沖擊、溫度變化等惡劣環境，滿足國防軍工和重工業現場的應用要求。
應用領域與應用案例
應用領域
應用案例
某軍工研究所研制的新型相控陣雷達系統中，采用多塊 Motorola MVME5110-2261 構建分布式信號處理陣列。每塊單板計算機負責多個天線單元的信號采集與預處理，通過VMEbus共享內存進行數據交換，整體處理延遲控制在微秒級，成功實現目標的實時跟蹤與識別。
在另一個案例中，某半導體設備制造商在其晶圓檢測設備中采用 Motorola MVME5110-2261 作為主控制器，配合VMEbus數據采集模塊和運動控制模塊，實現對晶圓表面缺陷的高速檢測與分類。該設備在潔凈室環境中連續運行超過5年，系統穩定性滿足半導體行業嚴苛的99.99%可用率要求。
競品對比
相較于采用Intel處理器的VME單板計算機，Motorola MVME5110-2261 的PowerPC架構在實時性、確定性和低功耗方面更具優勢，更適合實時操作系統和硬實時應用。與新一代VPX標準相比，VMEbus平臺在存量系統和成本敏感項目中仍具有明顯優勢，而 Motorola MVME5110-2261 作為VMEbus平臺的成熟產品，具備極高的可靠性和廣泛的生態支持。
選型建議與注意事項
選型建議
若您的系統已采用VMEbus架構且需要升級處理能力，Motorola MVME5110-2261 是MVME5100系列中性價比高的選擇，可直接替換原有MVME1600、MVME2300等老款產品，降低系統改造風險。
對于需要實時信號處理的應用（如雷達、聲納），建議搭配VxWorks實時操作系統，充分發揮 Motorola MVME5110-2261 的PowerPC處理能力和中斷響應速度。
若需要擴展特定功能（如高速數據采集、光纖通信），可利用板載PMC插槽選擇相應PMC模塊，無需額外占用VMEbus槽位。
對于寬溫或惡劣環境應用，請確認選擇 Motorola MVME5110-2261 的寬溫版本（-40°C至+85°C），并配合加固機箱使用。
注意事項
該模塊為VMEbus單板計算機，需要VMEbus背板和機箱支持，不可單獨作為獨立計算機使用。選型時需確認機箱電源容量和散熱能力是否滿足多板卡配置需求。
Motorola MVME5110-2261 的BIOS和固件配置較為復雜，尤其是VMEbus地址映射、中斷配置等參數，建議由具備VMEbus經驗的工程師進行系統集成和調試。
內存和Flash均為板載配置，不可現場升級。選型時需根據應用程序需求確認內存容量（標準為128 MB，可定制至512 MB），避免因內存不足影響系統性能。
該產品目前已進入維護階段，新項目建議咨詢供應商關于長期供貨支持的情況。若需采購，建議預留備件以應對未來維護需求。
軟件方面，Motorola MVME5110-2261 支持多種實時操作系統，但不同操作系統對應的BSP（板級支持包）和驅動程序需提前確認可用性，避免因軟件支持問題影響開發進度。
在系統集成時，需注意VMEbus總線的終端匹配和背板槽位分配，確保信號完整性和系統穩定性。建議按照VMEbus規范進行系統設計和測試。
