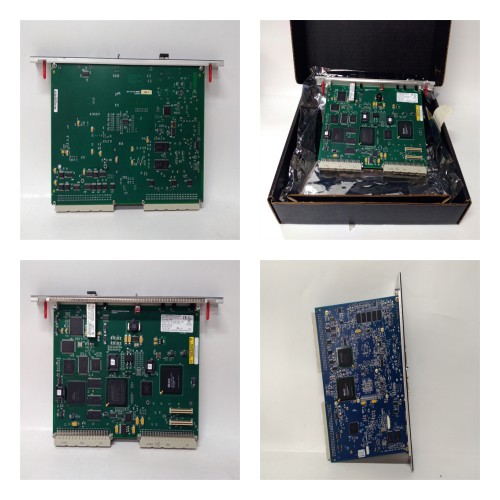

F8627 HIMA 以太網通信模塊F

　　品牌:HIMA

　　型號:F8627

　　產品描述

　　馬安全系統/Hima HI Quad安全系統H41q/H51q系列MS/HS/HRS冗余設計

　　H41q/H51q系統為CPU四重化結構(Qmr-quadruple modular redundant),即系統的中央控制單元共有四個微處理器,每二個微處理

　　器集成在-塊CU模件上，再由兩塊同樣的CU模件構成中央控制單元。

　　黑馬安全系統可編程電子系統(PES)HIQuad系統主要包括H41 q和H51q兩個系列，它們基于同樣的硬件和軟件，是三代經生產實踐驗

　　證的HIMA PES系統。它能夠利用個人計算機進行靈活的用戶組態、監測和事件記錄，其的性能為生產控制提供安全的控制保障。

　　黑馬安全系統的H41q/H5 1q系統為CPU四重化結構(Qmr-quadruple modular redundant)，即系統的中央控制單元共有四個微處理

　　器，每二個微處理器集成在-塊CU模件.上，再由兩塊同樣的CU模件構成中央控制單元。-塊CU模件即構成1oo2d結構，HIMA的1 oo2d結構產品

　　就可以滿足AK6/Sil3的安全標準。為了向用戶提供大的可利用性,采用雙1oo2d結構，即2oo4d結構。在冗余結構的情況下，高速雙重RAM接口

　　(DPR)使兩個中央單元通訊，從而解決了無故障修復時間限制的難題。其容錯功能使系統中的任何一個部件發生故障,均不影響系統的正常運

　　行。

　　黑馬安全系統的H41q系列是緊湊型系統，它主要由5單元高的19英寸機架構成。中央機架容納了所有部件,包括中央單元、接口、通訊模

　　件、電源和配電系統以及輸入輸出模件。

　　2個CU模件和2個通訊模件

　　集成的HIMA安全冗余系統

　　可裝13塊I0卡(多208 I/O點)

　　2塊電源卡(F7130A)

　　黑馬安全系統的H51q系列采用標準模塊化結構，由5單元高的19英寸機架及多16個4單元高的19英寸輸入/輸出子機架組成。中央機架包括

　　中央單元、接口、通訊模件、監視和電源模件。

　　主機架

　　2個CU模件，多5個通訊模件CM

　　3塊電源卡:24Vdc/5Vdc

　　1塊電源監視卡(F7131)

　　I/O機架包括

　　多可以有4個配電模件

　　多16個。

　　卡件

　　冗余的一對-卡件分別裝在上下兩個不同的卡籠里

　　卡件熱插拔更換

　　冗余卡件并列運行

　　黑馬安全系統H41q/H51q-特點

　　冗余配置的可選性使得系統設計具有的靈活性，以滿足不同需求。

　　物理.上完全分離的冗余結構，消除了公共部分故障可能帶來的致命風險。

　　并列運行的冗余方式避免了卡件切換時可能弓|起的擾動，實現了真正意義的“熱插拔”。

　　低密度的I/O模件使得卡件故障的風險進一步分散。
