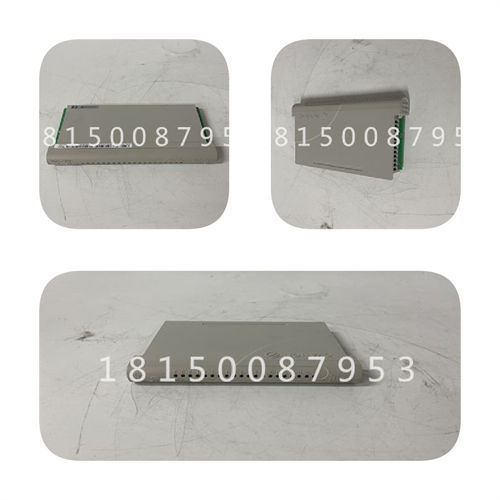

DPM-MC2 EATON 通信模塊

　　品牌：EATON

　　型號：DPM-MC2

　　產品描述

　　插頭連接器和連接器分配符合Profibus標準（EN50170）。只有

　　提供收發器信號和具有用于線路終端的電源的終端。

　　連接器分配

　　針腳編號信號說明

　　1數控

　　2數控

　　3 RxD/TxD-P接收/發送數據-P

　　4 CNTR-P控制-P（代表控制）

　　5 DGND數據接地（終端）

　　6 VP電壓加（終端）

　　7數控

　　連接器

　　9極

　　8 RxD/TxD-N接收/發送數據-N

　　DSub內螺紋9 nc

　　外殼屏蔽電纜屏蔽

　　電源端子DGND（0V，針腳5）和VP（+5V，針腳6）僅用于電源

　　不得用于任何其他用途。CNTR-P信號

　?。ㄡ樐_4）與中繼器一起使用。

　　總線段在兩端終止。

　　每個總線段激活不超過2個總線終端！

　　兩個總線終端中至少有一個由總線站供電！
