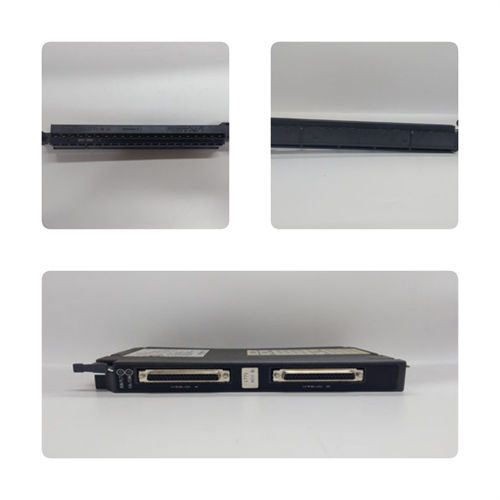

200-560-000-016 VIBRO 輸入/輸出卡

　　品牌：VIBRO

　　型號：200-560-000-016

　　尺寸:16cm*16cm*12cm

　　重量:0.8kg

　　Meggitt振動計IOC4T 200-560-000-016輸入/輸出卡

　　產品描述

　　IOC4T輸入/輸出卡作為來自Meggitt的Vibro Meter?產品線的VM600系列MPC4機械保護卡的信號接口。它安裝在VM600的后部

　　機架，并通過兩個連接器直接連接到機架背板。

　　每個IOC4T卡都與相應的MPC4卡相關聯，并直接安裝在VM600機架（ABE04x或ABE056）的后面。IOC4T以從屬模式運行，并使用工業包（IP）接口通過連接器P2與MPC4通信。

　　IOC4T的前面板（VM600機架的后部）包含接線端子板連接器

　　至來自測量鏈（傳感器和/或信號調節器）的傳輸電纜。螺紋端子連接器還用于輸入來自任何外部控制系統的所有信號，并將所有信號輸出到任何外部控制。

　　IOC4T卡保護所有輸入和輸出免受電磁干擾（EMI）和信號浪涌，并滿足電磁兼容性（EMC）標準。

　　IOC4T將來自傳感器的原始動態（振動）和速度信號連接到MPC4。這些信號一旦被處理，就被傳回IOC4T，并在其前面板（VM600的后部）上的接線板上可用。對于動態信號，四個板載數模轉換器（DAC）提供0至10V范圍內的校準信號輸出。此外，四個機載電壓電流轉換器允許將信號提供為4至20mA范圍內的電流輸出（跳線可選）。

　　IOC4T包含四個本地繼電器，可歸因于軟件控制下的任何特定報警信號。例如，在典型應用中，這些可用于發出MPC4故障信號或由常見警報（傳感器正常、警報和危險）檢測到的問題。

　　此外，表示報警的32個數字信號被傳送到機架背板，可由安裝在機架中的可選RLC16中繼卡和/或IRC4智能中繼卡使用（跳線可選）。
