產品概述

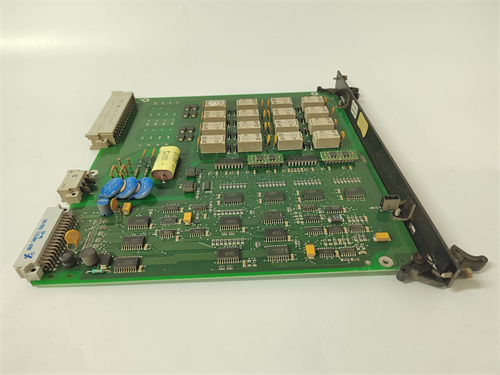

ALSTOM LC105A-1 是阿爾斯通（Alstom，現已整合入通用電氣（GE）的電網業務或作為獨立品牌存在）為其 P320系列 或類似微機保護與控制系統設計的一款 交流電流輸入模塊。該模塊是繼電保護裝置或自動化終端的關鍵采集組件，負責將來自電力系統一次側電流互感器（CT）的次級電流信號，安全、精確地轉換為保護裝置內部電子電路可以處理的低壓信號。ALSTOM LC105A-1 在電力系統的測量、監控和保護鏈路中扮演著“感官前端”的角色，其精度和可靠性直接影響到保護動作的正確性。在電力自動化與繼電保護應用中，選用原裝可靠的 ALSTOM LC105A-1 電流輸入模塊，是確保數據采集準確性和系統整體安全穩定的基礎。

產品參數

• 模塊類型：交流電流輸入模塊（模擬量輸入）。

• 輸入信號：接入標準電流互感器（CT）的次級電流，通常為 1A 或 5A AC（有效值），具體取決于CT變比和系統設計。

• 通道數量：通常為單通道或多通道（例如，一個模塊可能處理1相或3相電流）。

• 輸入范圍：設計用于處理額定電流及數十倍于額定值的故障（過載）電流，具有良好的線性度和動態范圍。

• 轉換原理：通過內部精密電流變換器（或稱為小CT）和信號調理電路（如濾波、放大）進行隔離和轉換。

• 輸出信號：將轉換后的信號輸出為適合后續模數轉換器（ADC）采樣的低電平電壓信號。

• 隔離特性：提供高等級的電氣隔離，隔離電壓通常高達數kV，確保一次側高壓系統與二次側低壓保護設備之間的安全隔離。

• 精度與線性度：具有高精度和良好的線性度，在額定電流至故障電流范圍內都能提供準確的信號轉換，典型精度在±0.5%或更高。

• 頻率響應：設計用于工頻（50/60Hz）及一定范圍諧波的準確測量。

• 安裝方式：通常為插拔式模塊，安裝在保護裝置機箱的指定插槽內。

優勢與特點

1. 高精度與可靠的信號轉換：ALSTOM LC105A-1 采用高質量的磁芯材料和精密的繞制工藝，確保了在整個工作電流范圍內（從微小負荷電流到巨大的短路電流）轉換的高線性度和低相位誤差，為保護算法提供準確、不失真的原始數據。

2. 卓越的電氣隔離與安全性能：模塊內置的電流變換器提供了強大且可靠的電氣隔離屏障。這有效防止了電力系統一次側的高電壓、浪涌和干擾竄入脆弱的后端微機保護電路，是保障二次設備安全和人員操作安全的關鍵設計。

3. 強抗干擾與電磁兼容性：專為電磁環境惡劣的變電站設計，對高頻干擾、共模噪聲和瞬態過程有很強的抑制能力。其穩健的設計確保了在開關操作、雷擊等情況下，輸出信號依然穩定可靠，防止保護誤動或拒動。

4. 模塊化設計與維護便捷性：作為插拔式模塊，LC105A-1 極大地方便了現場維護和更換。當模塊出現故障或需要升級時，無需拆卸整個裝置或進行復雜的接線改動，即可快速恢復系統運行，減少了平均修復時間（MTTR）。

5. 與ALSTOM保護系統深度集成：作為原廠設計的配套模塊，ALSTOM LC105A-1 在電氣特性、機械尺寸和通信接口上與對應的P320等系列保護裝置完美匹配。這種集成確保了最佳的信號完整性和系統性能，簡化了備件管理和工程設計。

應用領域與案例

應用領域：
廣泛應用于發電廠、變電站、工礦企業配電系統的繼電保護及自動化裝置中，作為電流信號采集的標準組件。具體設備包括但不限于：線路保護裝置、變壓器保護裝置、母線保護裝置、電動機保護裝置以及綜合測控裝置等。

應用案例：
在某330kV變電站的一條出線保護屏柜中，配置了一臺ALSTOM P321系列線路保護裝置。該裝置通過三塊 ALSTOM LC105A-1 電流輸入模塊，分別接入A、B、C三相線路電流互感器的二次側。在一次區外雷擊故障導致線路產生巨大暫態穿越性電流時，LC105A-1 模塊準確、無飽和地將此電流信號轉換并傳送給保護裝置的CPU。得益于模塊的高線性度和快速響應，保護裝置的正確判斷出此為區外故障，可靠地保持了不動作（制動），防止了誤跳閘，保障了電網的穩定運行。

與競品對比

選型建議與注意事項

1. 確認保護裝置型號與插槽兼容性：必須核實該電流模塊與您所使用的具體保護裝置型號（如P321, P322）及其機箱內插槽類型完全兼容。不同裝置可能需要不同規格的輸入模塊。

2. 匹配電流互感器參數：明確現場電流互感器的二次額定電流（1A或5A），并確保所選 LC105A-1 模塊的輸入標稱值與之匹配。同時，考慮CT的飽和特性，確保模塊的動態范圍能覆蓋可能的故障電流。

3. 重視安裝與接線質量：

   • 模塊應安裝牢固，插接到位。

   • 來自CT的二次接線應使用屏蔽線，并在保護屏柜處可靠一點接地，防止感應電壓和干擾。

   • 確保電流回路不開路，在拆卸模塊前必須用短接片或?qū)Ь€可靠短接CT二次側。

4. 定期檢驗與測試：作為保護系統的一部分，應在定期校驗中對電流采樣回路（包括 ALSTOM LC105A-1 模塊）進行精度和線性度測試，確保其性能符合保護要求。

5. 注意存儲與靜電防護：備用模塊應存儲在干燥、防靜電的環境中。在拿取和安裝時，需注意防靜電措施，避免損壞內部精密電子元件。
