產品概述

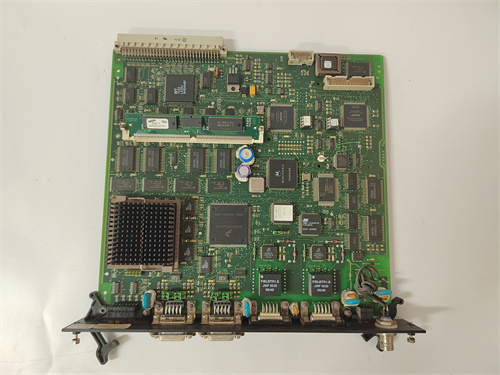

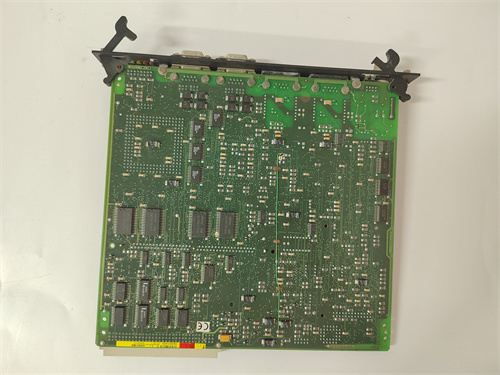

ALSTOM LC110-M2 是阿爾斯通（Alstom，其電網業務現屬通用電氣（GE））為其 P120/P140系列 或類似 Micom系列 微機保護繼電器設計的一款 交流電流輸入模塊 或 測量變換器模塊。該模塊是保護繼電器實現其核心功能——電流監測與保護——的關鍵硬件前端。它的核心作用是將電力系統一次側電流互感器（CT）的次級大電流（通常為1A或5A）安全、精確、線性地轉換為適合繼電器內部電子電路處理的低電平信號。ALSTOM LC110-M2 的設計著重于滿足繼電保護對精度、動態范圍和可靠性的苛刻要求，是保障電力設備安全和電網穩定運行的基礎傳感元件。選用原裝可靠的 ALSTOM LC110-M2 模塊，是確保保護繼電器測量準確性和動作正確性的根本前提。
產品參數
模塊類型：保護級電流輸入/變換器模塊。
額定輸入電流：通常設計用于標準CT二次電流，常見為 1A 或 5A 交流有效值。
輸入范圍與線性度：具有寬廣的線性工作范圍，能夠精確測量從輕負載小電流到數十倍的額定故障電流，在此范圍內保持良好的幅值線性度和相位精度。
精度等級：高精度，通常優于 ±0.5%（在額定電流及規定條件下），確保測量和保護的準確性。
抗飽和能力：采用特殊磁路設計，具有較強的抗暫態飽和能力，即使在故障電流含有較大直流偏移分量時，也能快速、準確地傳變信號，避免保護動作延遲。
相位誤差：極低的角差（相位誤差），這對于基于相位比較的保護原理（如方向過流、差動保護）至關重要。
隔離特性：提供高等級的電氣隔離（隔離電壓通常為2kV以上），可靠地分離一次高壓系統與二次低壓保護設備，保障安全和設備耐受能力。
輸出信號：轉換后的標準低電平電壓或電流信號，輸出至繼電器主板的模數轉換器（ADC）。
頻率響應：針對工頻（50/60Hz）優化。
安裝方式：通常為插拔式設計，安裝在保護繼電器機殼內部的專用卡槽上。
環境適應性：工業級設計，滿足變電站屏柜內的溫度、濕度及電磁環境要求。
優勢與特點
專為保護應用優化的高性能：ALSTOM LC110-M2 的核心優勢在于其針對繼電保護工況的專門設計。它不僅在額定點精度高，更重要的是在故障大電流下仍能保持優異的線性度和快速響應，確保保護裝置能獲取真實的故障信息，是實現速動保護和選擇性保護的基礎。
卓越的可靠性與長期穩定性：采用高質量材料和嚴謹?shù)闹圃旃に?，確保模塊在變電站惡劣電磁環境和長期連續運行下的穩定性。其低溫度漂移特性保證了在不同環境溫度下測量的準確性，減少了因環境變化導致的保護特性漂移。
強大的抗干擾與絕緣能力：模塊內置的變換器提供了可靠的一、二次側電氣隔離，能有效抑制來自一次系統的共模干擾、浪涌和瞬態過電壓。同時，其整體電磁兼容性（EMC）設計優秀，能抵御現場開關操作等產生的強電磁噪聲。
模塊化設計帶來的高維護性：標準化的插拔結構使得 LC110-M2 的安裝、測試和更換極為便捷。當模塊需要維護或升級時，無需拆卸整個繼電器或改動復雜的外部接線，顯著降低了維護工作的復雜度和停電時間。
與原廠保護系統的無縫集成：作為ALSTOM Micom系列保護繼電器的原生組件，ALSTOM LC110-M2 在電氣參數、機械接口和采樣同步性上與繼電器主板及保護算法深度匹配。這種集成確保了從信號采集到邏輯判斷整個鏈條的最優性能和可靠性。
應用領域與案例
應用領域：
廣泛應用于中低壓配電網及部分高壓輸電網的微機保護繼電器中，作為電流信號采集的標準模塊。典型應用設備包括：饋線保護繼電器、電動機保護繼電器、變壓器后備保護繼電器、電容器保護繼電器以及綜合測控裝置等。
應用案例：
在一個大型工業園區的10kV配電系統中，為關鍵生產線供電的饋線開關柜內配置了ALSTOM P141饋線保護繼電器。該繼電器通過內置的 ALSTOM LC110-M2 電流模塊采集線路電流。一次，因下游設備絕緣損壞導致相間短路，產生高達15倍額定值的故障電流。LC110-M2 模塊迅速、無飽和地將此故障電流準確變換，繼電器基于此信號迅速啟動過流保護，在幾十毫秒內發出跳閘命令，切斷了故障線路。由于模塊的精確傳變和快速響應，保護動作既快速又準確，將故障影響限制在最小范圍，保障了主電網和其他生產線的穩定運行。
與競品對比
選型建議與注意事項
確認繼電器型號與兼容性：必須首先核實 ALSTOM LC110-M2 模塊與您所使用的 具體保護繼電器型號（如P141, P142等）及其硬件版本完全兼容。不同型號繼電器的內部插槽和電氣接口可能不同。
匹配現場CT參數：明確現場電流互感器的二次額定電流（1A或5A），并確保所選模塊的輸入規格與之對應。同時，了解系統的短路電流水平，評估模塊的動態范圍是否足夠。
嚴格遵守安全操作規程：
保證安裝質量：
納入定期檢驗計劃：應將電流采樣回路（包含此模塊）的精度和線性度測試納入繼電保護裝置的定期檢驗規程，確保其性能始終滿足保護定值的要求。
