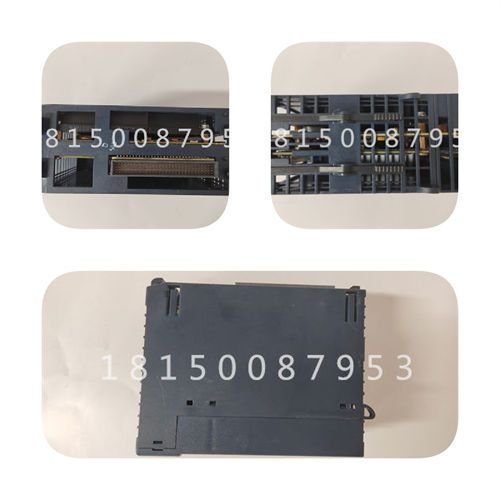

1241 AAMCI 解析器接口模塊

　　型號：1241

　　品牌：AMCI

　　零件號：1241

　　制造商：AMCI

　　產品描述

　　1241是羅克韋爾自動化公司ControlLogix平臺的個解析器接口模塊。模塊轉換解析器

　　將信號轉換為數字位置和轉速表數據，并通過

　　背板。還報告了狀態信息。1241消除了單的解析器解碼器盒、輸入卡和關聯

　　將解析器數據引入PLC所需的接線。

　　像光學編碼器一樣，旋轉變壓器是一種將角度轉換為電信號的傳感器。然而，這是

　　相似性結束。解析器是一種模擬設備

　　包含敏感元件，如光學和電子元件

　　可能會因惡劣的環境條件而受損。此外

　　分解器的位置分辨率僅受電子器件的限制

　　其解碼其信號。當連接到1241模塊時

　　解算器給出的位置值多為13位

　　六芯電纜上的位置分辨率。光學的

　　編碼器需要一根至少有15根電線的電纜來實現相同的分辨率。

　　1241應用程序通常分為兩類之一。

　　h旋轉應用-分解器位置與機器上的角度位置直接相關。一個例子是

　　監控沖壓機。當印刷機循環通過一個

　　旋轉變壓器位置用于監測和控制

　　起到進料和零件吹出的作用。

　　h線性應用-解析器位置與物理長度相關。這些應用程序可以是

　　單匝或多匝。單圈應用的一個例子是包裝機，其中

　　解析器為每個產品完成一圈。多圈應用程序的一個示例是監控

　　軌道或滾珠絲杠上負載的位置。在這種類型的應用中，線性位置被轉換為

　　通過輪子或傳動裝置的旋轉位置。傳感器完成幾次旋轉，以便移動

　　整個距離。

　　1241還具有停止時間監視器功能。此功能用于測量

　　前面板制動輸入和傳感器旋轉停止。通常使用停止時間監視器

　　但可用于任何需要監控

　　解析器。其他一些應用示例是高架起重機和采礦車。

　　模塊說明

　　如圖1.1所示，1241非常簡單。顯示屏上有兩個狀態LED，車門后面有兩個接頭。8針連接器為傳感器輸入連接器和2針連接器

　　是制動器輸入接頭。此連接器上方的LED是輸入的狀態LED。

　　AMCI直接從羅克韋爾公司購買機箱、背板連接器和背板接口IC

　　許可證下的自動化。這些是羅克韋爾自動化產品使用的相同組件，因此

　　1241與ControlLogix系統機械和電氣兼容。

　　模塊說明（續）

　　狀態LED

　　兩個狀態LED允許您快速驗證模塊的運行狀態。

　　OK LED指示燈顯示1241和背板之間的通信狀態。（它實際上由A-B接口IC控制。）它不表示

　　模塊的工作狀態。

　　狀態LED顯示模塊的工作狀態。有任何問題

　　模塊本身會導致該LED變?yōu)榧t色。傳感器的問題是

　　通過閃爍LED指示。當它呈綠色閃爍時，傳感器信號為

　　暫時丟失，但傳感器正在工作。這是常見的原因

　　由于連接松動或電噪聲突發。如果LED閃爍紅色，則傳感器未向模塊發送正確的信號。這可能是由于

　　接線不當或傳感器故障。

　　停止時間監控

　　如果在壓力機控制應用程序中使用1241，則可以使用停止時間監控功能來測量曲軸的停止時間。裝置上的停止時間監視器測量制動輸入的開關轉換和傳感器停止之間的時間。停止時間計時器測量34毫秒至64.140秒的停止時間，分辨率為1毫秒。

　　1241還捕獲施加制動的位置，并報告該信息以及

　　制動循環完成時的停止時間。此信息將通過背板報告，直到

　　下一個制動循環結束。

　　如果您沒有在印刷機控制應用程序或任何其他需要您監控的應用程序中使用本裝置

　　機器的停止時間，然后您可以保持制動輸入未連接，停止時間監視器

　　不會觸發。
