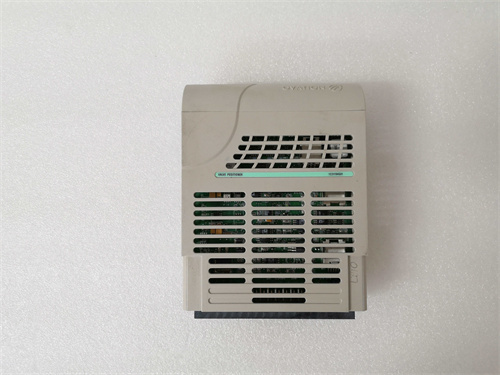

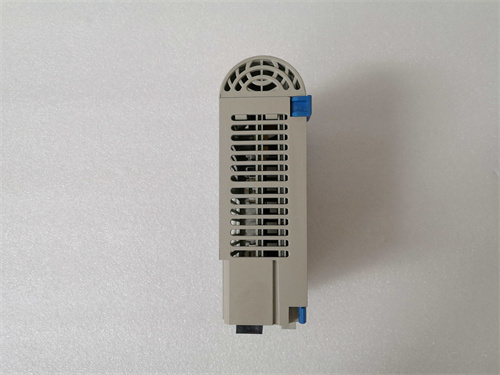

WESTINGHOUSE 1СЗ1113G05 是西屋電氣推出的核心控制模塊，隸屬于西屋 OVATION 分布式控制系統（DCS）的 IO 模塊系列，專為電力、石化、冶金等行業的大型工業過程控制設計，承擔著現場信號采集與控制指令輸出的關鍵職能。WESTINGHOUSE 1СЗ1113G05 集成多路模擬量 / 數字量處理通道，支持與現場傳感器、執行器的直接對接，具備高抗干擾性與冗余設計能力，可在復雜工業環境下穩定傳輸數據。WESTINGHOUSE 1СЗ1113G05 完全兼容西屋 OVATION 系統的通信架構，支持熱插拔擴展與在線診斷，能無縫融入全廠級控制系統，實現生產過程的集中監控與精準調控。此外，WESTINGHOUSE 1СЗ1113G05 遵循工業安全標準設計，具備故障自診斷與報警功能，大幅提升 DCS 系統的可靠性與運維效率，是大型工業生產裝置控制的核心組件。
- 品牌 / 型號：WESTINGHOUSE 1СЗ1113G05
- 核心 IO 參數
- 通道類型：8 路模擬量輸入（AI）+ 4 路數字量輸出（DO）
- 模擬量輸入規格：4-20mA DC（兩線制 / 四線制兼容），輸入阻抗 250Ω，精度 ±0.1% FS
- 數字量輸出規格：24V DC 晶體管輸出，最大負載電流 0.5A / 通道，總電流≤3A
- 隔離等級：通道間光電隔離（隔離電壓 1500V AC），模塊與系統總線電氣隔離
- 通信與系統參數
- 總線接口：OVATION 系統專用高速背板總線，通信速率 100Mbps
- 冗余支持：支持模塊級冗余配置（主備自動切換）
- 診斷功能：通道故障自診斷、通信異常報警、電源狀態監測
- 環境與物理參數
- 工作溫度：-5℃~+60℃
- 存儲溫度：-40℃~+85℃
- 耐振動：5g（10-500Hz，符合 IEC 60068-2-6 標準）
- 供電電壓：DC 24V（冗余輸入，18-32V 寬范圍）
- 防護等級：IP20（機柜內安裝）
- 安裝方式：OVATION 系統標準機架插槽安裝
- 外形尺寸：160mm×100mm×40mm
- 多通道集成設計：WESTINGHOUSE 1СЗ1113G05 集 8 路 AI 與 4 路 DO 于一體，減少系統模塊數量，節省機柜空間，同時降低布線復雜度，適配電力鍋爐、石化反應器等多參數監測與控制場景。
- 高可靠冗余能力：支持模塊級冗余配置與總線通信冗余，主備模塊無縫切換（切換時間＜5ms），徹底消除單點故障風險，滿足火電廠、核電廠等關鍵工業場景的連續運行需求。
- 強抗干擾性能：通道間 1500V AC 光電隔離，模塊整體抗電磁干擾能力符合 IEC 61000-6-2 標準，可在變頻器、高壓電機等強干擾環境下穩定工作，數據傳輸誤差＜0.1%。
- 熱插拔與在線診斷：支持帶電熱插拔，更換模塊無需停機；內置完善的故障診斷功能，可實時反饋通道狀態、通信狀態，運維人員通過系統上位機即可定位故障點，大幅縮短檢修時間。
- 火電廠鍋爐控制系統：某 600MW 火電廠在鍋爐 DCS 系統中配置WESTINGHOUSE 1СЗ1113G05 模塊，8 路 AI 采集爐膛溫度、蒸汽壓力、給水流量等信號，4 路 DO 控制調節閥、風機啟停，冗余配置確保鍋爐運行數據連續采集，模塊抗干擾能力有效抵御電廠高壓設備的電磁干擾，控制精度提升 5%。
- 石化企業加氫裂化裝置控制：某大型石化企業加氫裂化裝置采用WESTINGHOUSE 1СЗ1113G05 模塊，接入反應器溫度、壓力傳感器與進料泵控制信號，通過 OVATION 系統實現裝置的閉環控制，模塊熱插拔功能在檢修時無需停機，保障裝置連續生產，非計劃停機時間減少 80%。
- 冶金廠高爐監控系統：某鋼鐵廠高爐 DCS 系統選用WESTINGHOUSE 1СЗ1113G05 模塊，采集高爐爐頂壓力、熱風溫度、煤氣流量等模擬量信號，輸出控制高爐布料閥、放散閥，模塊高隔離特性適應冶金廠強電磁環境，穩定運行 3 年無故障，數據傳輸準確率達 99.99%。
選取工業 DCS 系統 IO 模塊領域的主流產品作為對比，具體信息如下：
- 選型建議：優先適配西屋 OVATION DCS 系統，火電廠、核電廠、石化關鍵裝置等需要冗余保障的場景首選WESTINGHOUSE 1СЗ1113G05；僅需模擬量輸入的場景可選擇 1СЗ1113G03 型號，數字量控制為主的場景可選 1СЗ1113G07 型號。
- 注意事項：安裝時確保模塊與 OVATION 機架插槽緊密連接，冗余供電需接入兩路獨立 DC 24V 電源；模擬量輸入通道需匹配傳感器類型（兩線制 / 四線制），避免接線錯誤導致信號丟失；熱插拔操作需嚴格按照系統規范執行，禁止在總線通信繁忙時插拔模塊；定期通過上位機檢查模塊診斷信息，及時更換故障通道或模塊。
