產品概述

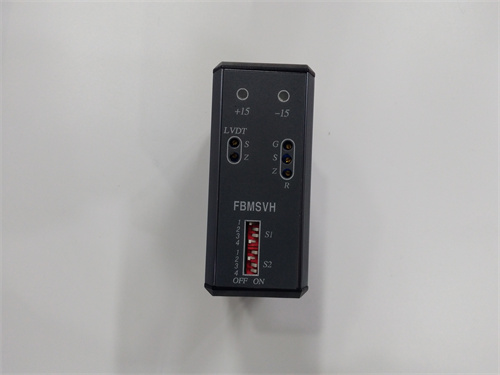

FOXBORO FBMSVH 是施耐德電氣旗下?？怂共_（Foxboro）品牌過程自動化產品線中的一款關鍵組件，具體屬于其I/A Series分布式控制系統（DCS）或相關儀表的現場總線模塊系列。該模塊通常作為基金會現場總線（Foundation Fieldbus）或?？怂共_自有現場總線網絡的接口設備，用于連接和支持符合特定總線協議的現場智能設備。FOXBORO FBMSVH 在系統中扮演著連接控制層與現場設備層的“網關”或“鏈路主管”角色，負責管理總線通信、為現場設備供電（總線供電）、并實現數字信號與控制系統之間的可靠交換。對于已部署或正在使用?？怂共_I/A Series系統的化工、石油、天然氣及電力行業用戶而言， FOXBORO FBMSVH 是構建智能化、數字化現場設備網絡，實現高級過程控制和資產管理的核心硬件基礎。

產品參數

• 品牌與型號： FOXBORO FBMSVH

• 產品系列： 隸屬于?？怂共_I/A Series系統現場總線組件系列。

• 模塊類型： 現場總線模塊或通信接口單元。

• 關鍵功能與接口：

  • 總線協議支持： 極有可能支持基金會現場總線（FF H1）或?？怂共_的早期現場總線協議，用于連接智能變送器、閥門定位器等。

  • 物理接口： 提供標準的現場總線接線端子，可能支持冗余總線配置。

  • 總線供電： 為連接到總線上的現場設備提供符合標準的本質安全或非本安電源。

  • 鏈路管理： 作為鏈路活動調度器（LAS），管理總線上設備的通信時序和數據交換。

• 系統集成： 通過專用的背板或通信電纜與I/A Series系統的控制處理器（如CP）或I/O子系統連接。

• 性能指標： 支持連接一定數量的現場設備，并具有確定的通信周期和數據吞吐能力。

• 工作環境：

  • 工作溫度： 適用于控制室或受保護的機柜環境（如0°C 至 +60°C）。

  • 防護等級： 通常為IP20，需安裝在控制柜內。

• 認證： 可能具備用于危險區域的本安（IS）或非易燃（NIF）認證。

優勢與特點

1. 強大的現場設備集成與管理能力： FOXBORO FBMSVH 的核心價值在于其能夠高效、可靠地集成大量支持現場總線協議的智能設備。它不僅能傳輸過程變量，還能獲取設備的詳細診斷、配置和資產管理信息，為實現預測性維護和工廠數字化奠定基礎。

2. 確定性與可靠的實時通信： 采用基金會現場總線等確定性協議，確保所有連接的現場設備都能在預定的時間窗口內進行通信，為快速控制回路和嚴格的順序控制提供可靠的實時數據保障。

3. 簡化的布線與降低安裝成本： 與傳統點對點的4-20mA接線方式相比，通過 FBMSVH 構建的總線網絡可以在一對雙絞線上連接多臺設備，極大地減少了電纜、橋架和接線端子的使用，顯著降低了安裝材料和人工成本。

4. 與I/A Series系統的深度無縫集成： 作為福克斯波羅原廠組件，該模塊在硬件和軟件層面與I/A Series控制器和操作站深度集成。其組態、監控和診斷都在統一的Foxboro Control Core軟件環境中完成，確保了最優的系統性能和易用性。

5. 增強的系統診斷與安全性： 模塊本身提供狀態指示，并能深入診斷總線網絡健康狀況和每個現場設備的狀態。通過總線實現的遠程設備配置和校驗，也減少了人員前往危險區域的需求，提升了操作安全性。

應用領域與案例

FOXBORO FBMSVH 主要應用于使用?？怂共_I/A Series DCS的大型連續過程工業。

• 案例一：大型煉油廠催化重整裝置

  • 應用： 集成裝置內大量的智能壓力變送器、溫度變送器和基金會現場總線閥門定位器。

  • 角色： 多個 FBMSVH 模塊分布式安裝，構建裝置級的現場總線網絡。它們不僅采集高精度的過程數據用于先進控制（APC），還實時監控閥門定位器的行程、扭矩和報警信息，實現設備健康管理。

• 案例二：化工園區批量反應器生產線

  • 應用： 對多個反應釜的溫度、壓力、pH值進行精確控制，并操作其進料和出料閥門。

  • 角色： FOXBORO FBMSVH 模塊連接各反應釜的智能儀表和執行器。其確定的通信能力支持復雜的批處理序列和配方管理，確保每批產品的一致性，并通過遠程診斷減少維護停機時間。

• 案例三：天然氣處理廠

  • 應用： 監控分離器、脫水裝置和壓縮機組的關鍵參數。

  • 角色： 在防爆要求高的區域，使用經認證的 FBMSVH 模塊連接本安型現場設備。其總線供電和通信一體化設計，簡化了危險區域的工程設計、安裝和維護工作。

與競品對比

與艾默生（Emerson）DeltaV系統的基金會現場總線接口卡、ABB System 800xA的FF鏈接器或橫河（Yokogawa）CENTUM VP的現場總線I/O模塊相比，FOXBORO FBMSVH 的優勢在于：

• 在?？怂共_I/A Series生態系統內的原生優勢： 對于已采用該系統的用戶，選擇原廠模塊在工程一致性、長期兼容性和技術支持方面具有不可替代的優勢，能完全發揮I/A Series系統的整體性能。

• 在特定流程行業的深厚應用經驗： ?？怂共_在化工、油氣等復雜過程行業歷史悠久，其現場總線解決方案針對這些行業的特殊需求（如批量控制、安全認證）有深入優化。

• 強調系統安全與可靠性： I/A Series系統以其高可靠性和安全性著稱，FBMSVH 作為其組成部分，設計上同樣遵循這些嚴格標準。

選型建議與注意事項

1. 明確總線協議與設備兼容性： 首先必須確認 FBMSVH 支持的具體現場總線協議版本，并核實計劃連接的現場智能設備（變送器、閥門）是否與該版本完全兼容并獲得認證。

2. 詳細的網絡設計與負載計算： 需進行現場總線網絡設計，包括總線長度、拓?fù)浣Y(jié)構、終端電阻設置。必須計算總線上所有設備的功耗總和，確保 FBMSVH 的電源供給能力滿足要求，并留有裕量。

3. 嚴格遵循安裝與接地規范： 現場總線電纜必須使用專用的屏蔽雙絞線，屏蔽層需在控制柜側單點良好接地。不正確的接地是導致通信故障最常見的原因之一。

4. 軟件配置與設備管理： 需要使用福克斯波羅的專用軟件（如Foxboro Control Core）對模塊進行組態，并為每個現場設備安裝相應的設備描述文件（DD或CFF）。確保擁有正確的軟件版本和授權。

5. 通過正規授權渠道采購： 為確保系統兼容性、穩定性和獲得原廠技術支持，必須通過施耐德電氣/?？怂共_的官方授權渠道采購 FOXBORO FBMSVH。非正規渠道的產品風險極高。

6. 專業的調試與維護： 系統上電后，需使用軟件工具檢查總線通信狀態，確認所有設備被正確識別并在線。定期檢查模塊狀態和網絡診斷信息，建立設備配置文件（CFF）庫的備份。進行維護操作前，需充分理解總線供電和本安安全規范。
